智能液壓系統效率監測的關鍵技術：軸向柱塞泵的缸體熱分析

發布日期：2024-04-07 點擊：295

容積式液壓泵，是所有液壓系統的心臟，在系統運行過程中發揮著十分重要的作用。在未來的智能液壓系統中，一定會需要更多關于液壓泵當前狀態的信息，比如功耗和效率。


現在的狀態監測方法主要利用高頻采樣的傳感器陣列來實現，如此大量數據的傳輸、存儲和后處理著實需要大量的資源，如果處理不好，那么采集的數據將變?yōu)閿?shù)據垃圾。

德國德累斯頓大學機電一體化工程研究所，在之前的研究工作中發現：測量潤滑間隙的溫度——可以更深入地了解這些摩擦副中的摩擦學機理。不僅可以根據這些信息確定間隙高度、黏性摩擦和泄漏量，而且還可以通過參考模型的溫度來得到更關鍵的信息，比如磨損水平和預測部件壽命。

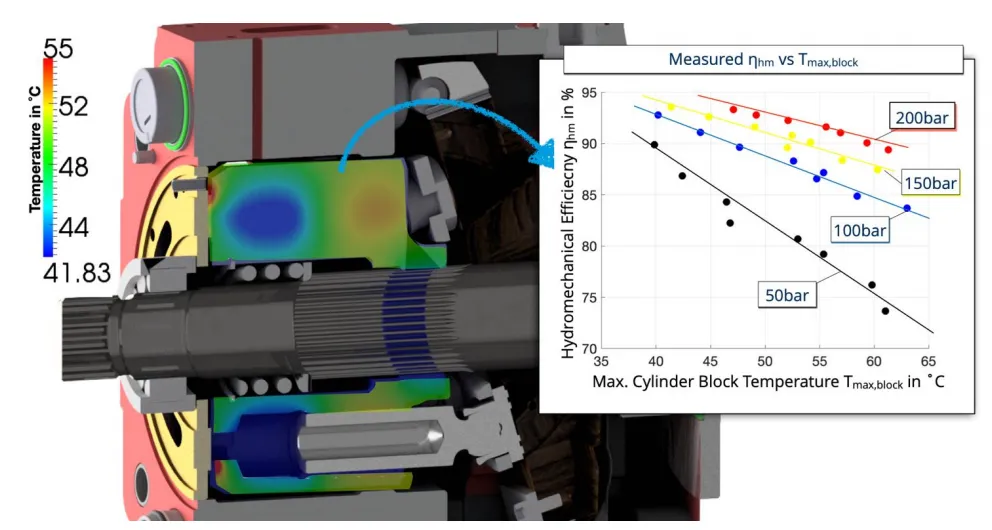

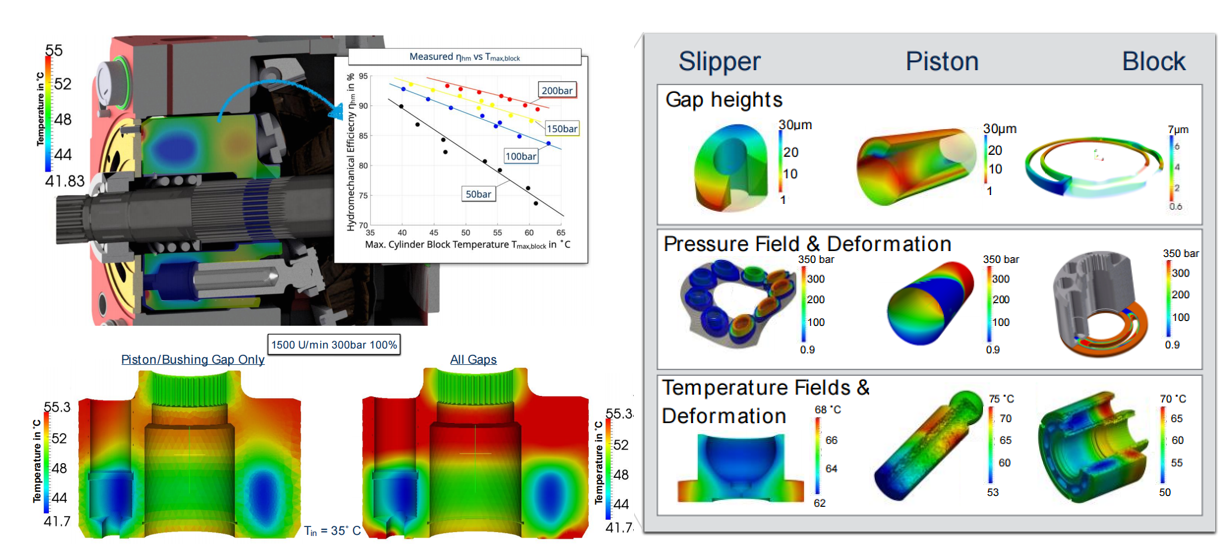

本文證明，監測缸體的發熱狀態是估算柱塞泵效率的一種有效途徑。文章這將通過仿真和測試來做說明，此外還將率先測量缸體表面的熱對流系數，這是仿真的關鍵邊界條件。

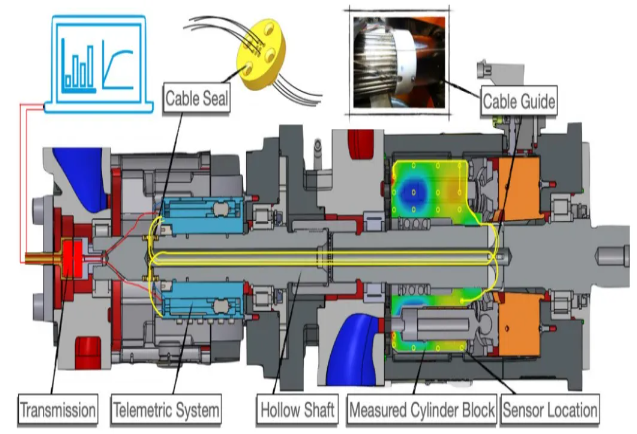

為了測量運動缸體的溫度，我們給160cc排量的軸向活塞泵配置了一個遙測系統，該系統是專門為這項任務設計和制造的。在20個溫度傳感器旁邊，四個熱對流系數傳感器也被小心地放置在缸體內部。由此產生的測量結果不僅驗證了仿真模型，而且對柱塞泵的內部工作原理有了更深入的理解。
