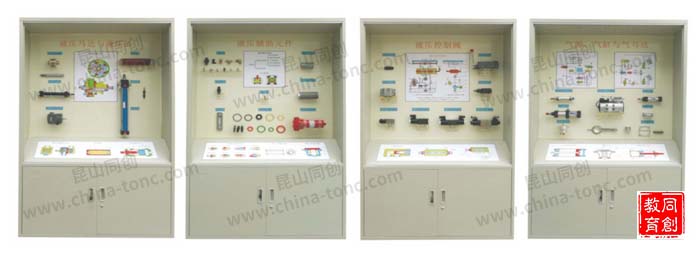

一、陳列柜功能:采用實物或模型以及必要的圖文資料展示常見液壓、氣動元件的基本類型與基本結構。
二、陳列內容(陳列柜名稱):
1、液壓泵馬達與液缸;
2、液壓控制閥;
3、液壓實物;
4、氣動缸、馬達、閥及元件。
三、陳列柜性能規格:
1、陳列柜中的每個模型都配備文字標牌;
2、陳列柜中設計有圖示型思考題,以進行啟發式教學或探究性教學;
3、陳列柜中的模型主要由實物和PVC精制;
4、柜體采用SPCC冷扎板焊成,堅固美觀,表面采用中溫磷化防銹漆、平光漆,靜電噴涂。模型材料采用進口有機板制造,板面附有必要的圖表和文字說明,演示形象逼真,運行可靠。是一套現代化機械課程教學設備;
5、陳列柜內裝有照明日光燈,并配裝玻璃推門防塵;
6、輸入電壓:交流220V,功率400W;
7、單個展示柜外形尺寸:1100×450×1800mm。
各柜內容如下:
序號 | 名稱 | 清單 | 備注 |
1 | 第一柜泵、馬達及缸 | 葉片泵 | 工業級并1/4切刨 |
齒輪泵 | 工業級并1/4切刨 | ||
柱塞泵 | 工業級并1/4切刨 | ||
葉片馬達 | 工業級并1/4切刨 | ||
齒輪馬達 | 工業級并1/4切刨 | ||
柱塞馬達 | 工業級并1/4切刨 | ||
單作用缸 | 工業級并1/4切刨 | ||
雙作用缸緩沖裝置 | 工業級并1/4切刨 | ||

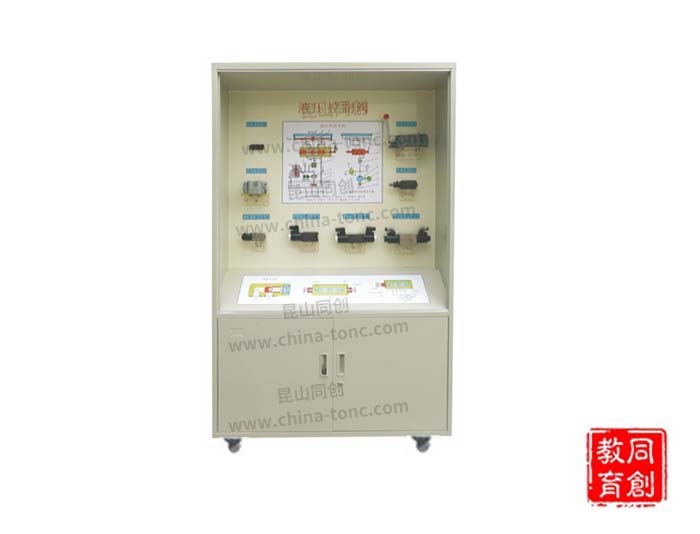

2 | 第二柜液壓控制閥(透明) | 三位四通換向閥 | 透明材質 |
兩位三通換向閥 | 透明材質 | ||
手動換向閥 | 透明材質 | ||
直動式溢流閥 | 透明材質 | ||
單項順序閥 | 透明材質 | ||
節流閥 | 透明材質 | ||
先導式溢流閥 | 透明材質 | ||
定比減壓閥 | 透明材質 | ||
液控單向閥 | 透明材質 | ||
3 | 第三柜液壓控制閥(實物) | 三位四通換向閥 | 工業級并1/4切刨 |
兩位三通換向閥 | 工業級并1/4切刨 | ||
手動換向閥 | 工業級并1/4切刨 | ||
節流閥 | 工業級并1/4切刨 | ||
減壓閥 | 工業級并1/4切刨 | ||
葉片泵 | 工業級并1/4切刨 | ||
機動換向閥 | 工業級并1/4切刨 | ||
三位四通電磁閥 | 工業級并1/4切刨 | ||
柱塞馬達 | 工業級并1/4切刨 | ||
齒輪泵 | 工業級并1/4切刨 | ||
4 | 第四柜氣動 | 普通氣缸 | 工業級閥件 |
薄膜氣缸 | 工業級閥件 | ||
擺動氣缸 | 工業級閥件 | ||
葉片式馬達 | 工業級閥件 | ||
單向控制閥 | 工業級閥件 | ||
氣壓控制換向閥 | 工業級閥件 | ||
直動式電磁閥 | 工業級閥件 | ||
先導式電磁閥 | 工業級閥件 | ||
延時換向閥 | 工業級閥件 | ||
排氣節流閥 | 工業級閥件 | ||
或門元件 | 工業級閥件 | ||
非門禁門元件 | 工業級閥件 |
