TC-GZCT型滾動軸承性能測試分析綜合實驗臺

  • 詳情介紹

一 、設備概述:

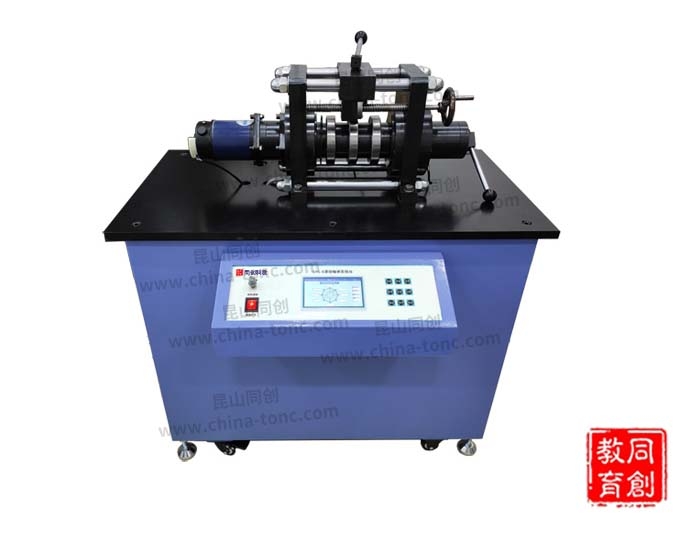

滾動軸承是現代機器中廣泛運用的部件之一,一般由內圈、外圈、滾動體和保持架組成,不同種類的滾動軸承在組合、承載特性方面有不同的性質。它主要設計用來研究滾動軸承在不同安裝條件下的徑向和軸向受力分析。實驗臺配有綜合檢測和分析系統,可對軸承受動、靜載荷時的受力狀況進行檢測和分析。TC-GZCT滾動軸承性能測試分析綜合實驗臺是我公司專為大專院校用于《機構設計》課程中滾動軸承綜合設計、性能測試分析而聯合開發的開放型、創新型、設計綜合性實驗的最新型教學實驗設備。

二、主要技術特點:

1、實驗臺配備一體專用電器控制臺;集控制,調速,加載,檢測,一體。同時液晶顯示:實時數椐,數據曲線,同機打??;

2、實驗臺主軸由直流調速電機調速,轉速可在0-140轉/分之間調整;

3、實驗臺在主軸上配有徑向、軸向加載裝置、可按實驗要求,非常方便地對實驗的滾動軸承施加不同大小、不同位置的徑向載荷和軸向載荷,得到不同組合形式的載荷;

4、主軸上配有組合形式的圓錐滾子軸承,軸承外圈上裝有8個徑向載荷傳感裝置;

5、實驗臺配置有數據采集處理系統,數據信號可通過液晶面板讀取或計算機顯示;配套專用軟件能分析處理外圈載荷分布實測數據,繪制外圈載荷分布曲線;并能根據實驗數據模擬滾動體、內圈的載荷及應力分布曲線,能打印數據曲線;還能對成組安裝的向心角接觸軸承進行載荷分析及當量動載荷、軸承壽命計算;

6、設備可通過一臺主機實現多臺設備間的數據采集和管理。測控系統采用Cortex-M3內核CPU作為數據采集及處理單元,能將實驗臺各傳感器數據實時采集和分析處理,并能在真彩液晶屏上顯示數據方便觀察分析實驗過程及特征,同時用戶可通過交互按鈕,設置各項參數,及手動、自動采集關鍵點數據。系統能脫離電腦完成從數據采集分析處理,可聯打印機,將實驗結果打印出來,保存分析實驗結果。當系統與PC聯機時,各項參數可通過PC端測試系統設置,同時數據實時傳輸?shù)絇C端,配套的測試系統可將數據做進一步分析處理。用戶通過PC端測試系統,可實時檢測各項數據。

三、基本結構:

1、實驗臺采用900×500×20mm冷軋鋼板工作臺版+箱體落地式結構,裝有可調地腳螺栓和活動輪;

2、實驗臺架外形尺寸:長900mm × 寬500mm × 高1000 mm 材料采用冷軋鋼板  表面處理:分色噴塑;

3、實驗臺平板外形尺寸:長900mm × 寬500mm × 高20 mm 材料采用:20mm冷軋鋼板  表面處理:陽極氧化(黑色)防銹無油。

四、技術參數:

1、實驗臺由箱體,直流調速電機,支架,徑向、軸向加載裝置,滾動軸承,傳感器組成;

2、直流電機與主軸在同一軸向平面,直接驅動主軸旋轉;

3、直流減速電機 1個 功率P=150W,220V; 輸出轉速n =0-140r/min ;

4、徑向加載傳感器 1個;量程:0-10 KN  軸向加載傳感器 1個;量程:0-10 KN ;

5、試驗用軸承(30213) 2個 ;

6、溫度采集裝置 1套 ;

7、電源:?jiǎn)蜗?20V ±10 % 50Hz;

8、測控系統參數表:CPU1個:STM32 主頻72MHz;顯示屏1塊:5英寸TFT真彩液晶屏 分辨率480 × 272 RS485級聯網絡接口2個; 24bit數字通道4個:模擬通道12個; TTL 10-10MHz。

五、實驗功能:

1、軸承外圈載荷分布規律的測試實驗,打印和繪制實測曲線;

2、軸承外圈載荷及應力變化規律的測試實驗,模擬滾動體和內圈的應力變化規律。并繪制曲線;

3、能對裝配成對的軸承,不同載荷組合條件下進行載荷采集和理論分析及當量動載荷的計算。觀察由內部派生軸向力和軸向載荷變化引起的放松和壓緊現象;

4、配套11設計虛擬仿真實驗軟件,演示實驗臺爆炸視圖展示實驗臺結構原理,實現虛擬完成實驗步驟、虛擬完成滾動軸承特性實驗完整過程;
