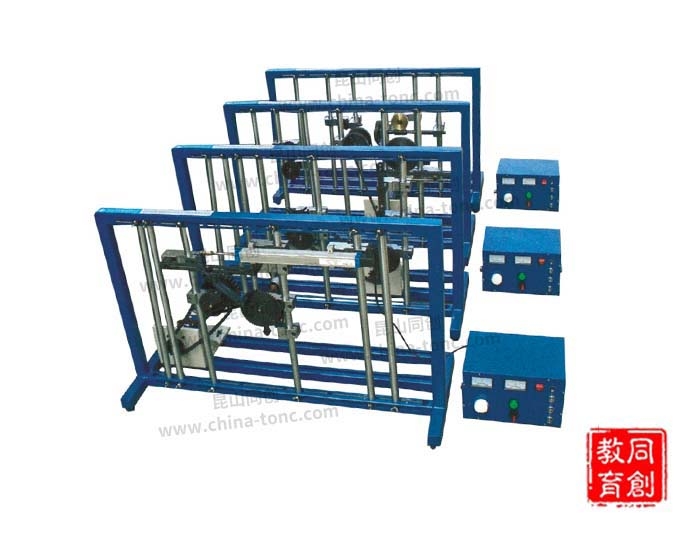

TC-PJG型平面機構運動設計分析與測試實驗臺

  • 詳情介紹

一、概述

在滿足TC-JGX型平面機構創新組合設計方案實驗臺的全部功能的基礎上,增加了計算機輔助分析與仿真軟件、數據采集軟件、各種高精度測試傳感器等。適合與結構運動特性輔助分析、計算機理論分析、計算機實測分析等多種運動特性及力學特性分析。

二、主要特點:

1. 軟件的運動學設計與分析的重點是典型應用方案的實例分析,與教儀市場上之針對簡單機構的運動仿真分析對比,本軟件更具有實用性和價值性;

2. 軟件界面上可進行機構參數虛擬設計、理論仿真、理論相關參數設計與力學分析;

3. 具有高精度的傳感器和數據采集卡,能測出適時數據和曲線,實測數據曲線與理論設計數據曲線的對比、反映每種機構的特性;

4. 軟件本身可完全脫離硬件進行典型機構運動方安的虛擬設計,參數錯誤軟件提示功能、運動簡圖與設計參數一致的顯示功能、運動學分析功能、參數設計實驗說明書輸出功能等多功能聚一體的強大的軟件功能,使機構運動創新設計增加了趣味性和實用性;

5.課程設計、畢業設計中進行機構系統方案設計的拼裝實驗,實驗時可選用機械中應用的各種機構,設計機構系統方案,并根據機構運動簡圖進行拼接實驗。本實驗臺提供的配件可完成不少于40多種機構運動方案的拼裝實驗;

6.創意性設計組合拼裝實驗,任何復雜的機構運動都可由簡單的基本機構復合組成 ??捎蓪W(xué)生自行構思機構運動簡圖,并自行完成方案的拼接,以達到開發學生創造性思維的目的。

三、實驗項目:

1. 基本實驗項目:

1)圓錐齒輪傳動;                  16) 圓錐齒輪-槽輪機構;

2)螺旋齒輪傳動;                  17) 球面槽輪機構 ;

3)鏈傳動;                      18) 薩勒特(SARRUT)機構(3R-3R空間六桿機構);

4)圓錐齒輪-螺旋齒輪傳動;            19) RSSR空間曲柄搖桿機構 ;

5)螺旋齒輪-圓錐齒輪傳動;            20) RCCR聯軸器;

6)螺旋齒輪-單十字軸萬向聯軸器;        21)RCRC揉面機構 ;

7)圓錐齒輪-單十字軸萬向聯軸器;        22)圓錐齒輪-平面槽輪及球面槽輪 ;

8)螺旋齒輪-雙十字軸萬向聯軸器;        23)疊加機構 ;

9)圓錐齒輪-雙十字軸萬向聯軸器;        24)RRSC機構 ;

10) 螺旋齒輪-蝸桿蝸輪;             25) 棘輪機構;

11) 圓錐齒輪-螺桿蝸輪;             26) 齒輪齒條機構(兩種);

12) 螺旋齒輪-螺桿蝸輪-單十字軸萬向聯軸器; 27) 盤形凸輪機構 ;

13) 圓錐齒輪-蝸牛蝸輪-單十字軸萬向聯軸器; 28)圓柱凸輪間歇運動機構;

14) 螺旋齒輪-雙十字軸萬向聯軸器-蝸桿蝸輪; 29)RRRCRR機構;

15) 圓錐齒輪-雙十字軸萬向聯軸器-蝸桿蝸輪; 30)自動傳送鏈裝置。

2. 模塊化運動學設計與分析軟件:

⑴牛頭刨床主執行機構運動學設計與分析(Ⅰ);

⑵牛頭刨床主執行機構運動學設計與分析(Ⅱ);

⑶插床主執行機構運動學設計與分析;

⑷刨床主執行機構運動學設計與分析;

⑸平壓模切機主執行機構運動學設計與分析;

⑹沖床主執行機構運動學設計與分析(分案一);

⑺沖床主執行機構運動學設計與分析(分案二);

⑻鍛壓機主執行機構運動學設計與分析;

⑼蒸汽機主執行機構運動學設計與分析;

⑽重型插床主執行機構運動學設計與分析。

四、實驗原理 、方法與步驟:

1.機構的組成原理:任何平面機構都是由若干個基本桿組(阿蘇爾桿組)依次聯接到原動件和機架上而構成的。機構具有確定運動的條件是其原動件的數目等于其所具有的自由度的數目。因此,如將機構的機架及與機架相連的原動件從機構中拆分開來,則由其余構件構成的構件組必然是一個自由度為零的構件組。而這個自由度為零的構件組,有時還可以拆分成更簡單的自由度為零的構件組,將最后不能再拆的最簡單的自由度為零的構件組稱為基本桿組(或阿蘇爾桿組),簡稱為桿組。由上述分析可知:任何平面機構均可以用零自由度的桿組依次連接到機架和原動件上的方法而形成。因此,上述機構的組成原理是機構創新設計拼裝的基本原理。

2.實驗方法與步驟:

1)掌握平面機構組成原理;

2)熟悉本實驗中的實驗設備,各零、部件功用和安裝、拆卸工具;

3)自擬平面機構運動方案,形成拼接實驗內容;

4)將自擬的平面機構運動方案正確拆分成基本桿組;

5)正確拼接各基本桿組;

6)將基本桿組按運動傳遞規律順序聯接到原動件和機架上。

五、主要技術參數:

1.計算機運動學設計與分析系統:采用研華12位精度、16通道數據采集卡、32位PCI總線傳輸電纜等組成的數據采集與處理系統,保證了數據采集與分析的 精度與可靠性;

2. 測試傳感器:直線位移傳感器:量程0-250mm,精度等級0.5級,數量:1只;角位移傳感器:0-5V,脈沖數:500P,數量:2只;

3. 交流電源:220VAC±10%,50Hz;

4. 直流調速電機:220V、120W;

5. 直線電機:行程:500mm;

6. 實驗臺機架數:4臺套;

7. 零件主要材質:A3鋼、45#鋼。
