一、產品詳細介紹:

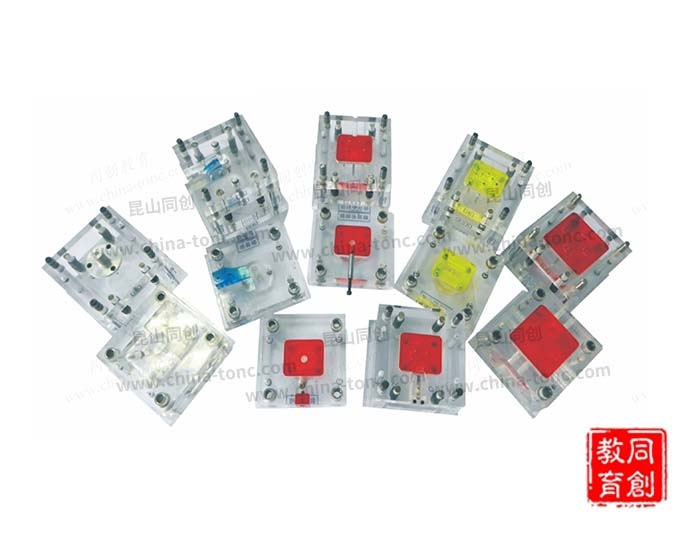

彩色透明模具以彩色透明亞克力為模胚和模仁材料,使模具整個結構通體透明,其中A板、B板、模仁和鑲件用不同的彩色區分,并將模胚各零件名稱絲印到模具的表面,使學生輕松的掌握模具的理論知識,直觀的認識模具的結構,并可清楚的看到模具的各部分結構的運動。
二、技術參數:
尺寸:長×寬×高 200mmx200mmx125mm;
整機重量:約10Kg;
鋁合金可拆裝模具:本公司根據多年模具設計和制造經驗,研制出適用于模具專業理論教學和實操的鋁合金拆裝五金模具,按照生產用模具結構制作。
三、主要模具介紹:
1、斜導柱模:成型抽拔距和抽拔力較小的塑件,是抽芯機構最常用的側抽芯機構,具有結構簡單,加工方便,安全可靠。斜導柱與開模方向成一定的夾角,在開模力的作用下,斜導柱與滑塊料孔做相對運動,從而完成側抽芯動作。成型產品有2處盲孔,兩支斜導柱抽芯。成型尺寸不小于53×34×14㎜;
2、前模哈夫模:運用于側成型面積大,側孔或側凹膠位較淺且抽拔距較小的塑件,(如車仔模、外螺紋模)結構緊湊,強度和剛性較好,抽拔力大。成型產品為帶柄咖啡杯,尺寸不小于85×65×35㎜;
3、熱流道模:熱流道模具在注射模中采用絕熱或加熱的方法,使流道中的塑膠始終保持融溶狀態,因此在開模時只需取出塑料制品,而無流道的模具結構。一模二腔,配有專用溫控箱加熱,時間不超過15分鐘??蓪?shí)現無流道生產,產品于澆口自動切斷。實現無水口廢料加工,自動化程度高,可做到無人管理,總件效率高。適應批量大,精度高的塑件。成型尺寸不小于30×30×10㎜;
4、潛水口模:該模具在開模時,不僅能自動切斷澆口,而且澆口的位置可設在制品的側面,端面和背面等,使制品外表表面無澆口痕跡。采用潛澆口模具結構,可將雙分型面模具結構簡化成單分型面模具結構;
5、雙色模:模具由一套后模和兩套前模組成,一套前模和共用后模注塑出制品后,再將制品套在共用后模型芯上,用另一套前模和共用后模注塑成型制品表面上不同顏色或材質的膠位;
6、彎管模:彎管圓弧內抽芯的模具結構往往是利用齒輪、齒條或連桿等機械結構件,將直線運動轉換為圓周邊運動的結構形式,從而達到圓弧抽芯的目的;
7、沖孔模:模具沿封閉線沖切零件,沖下的部分為廢料,封閉線外是產品;沖壓4孔,孔距不小于30,料帶利用四處擋料銷定位,采用固定卸料板起卸料作用,防止折斷和提高沖孔精度;
8、落料模:模具沿封閉線沖切板料,沖下的部分為工作件,其余部分為廢料,彈性卸料,動作可靠、模具壽命長、安裝方便,用于制造各種形狀的平板零件。沖壓蝶形工件,產品尺寸不小于45×40 mm,料帶利用擋料銷定位;
9、彎曲模:把板材料沿直線彎成各種形狀,可以加工形狀較復雜的零件,安裝調整方便,對材料厚度要求不嚴,凸模即起頂料作用,又起壓料作用,可防止材料偏移、精度高。彎曲高度不小于10mm,產品自動從凸模脫落;
10、正裝復合模:在模具同一位置上能完成幾個不同的沖裁工序的模具,下模部分裝有落料凹模和沖孔凸模,上模裝有彈性卸料裝置和落料凸模,結構緊湊效率高,適用于單孔零件的沖裁,不適用于多孔制件的沖裁;
11、拉伸模:把板材料毛坯成形成各種開口空心工件的模具,此模具帶壓邊裝置,拉深前毛坯套在壓邊圈上依靠外形定位,拉深后冷沖件從凸模上托出,凸凹模都裝有頂出裝置。拉伸小鋁蓋,拉伸深度不小于8 mm,產品尺寸不小于35 mm,模具帶有壓邊結構,并且調整非常方便;
12、多工位級進模:多工位級進模是精密高效,長壽命的模具。它適用于冷沖小尺寸,薄料,形狀復雜和大批量生產的冷沖零件。模具為落料、沖孔、彎曲級進模,毛料由定位銷和擋料銷全程定位,為90度彎曲,尺寸不小于40×20×10 mm。
四、設備特點:
1、規 格:200x150 mm、100x85 mm;
2、彩色透明模具模架材料為進口歐洲彩色透明亞克力板代替;
3、將模胚各零件名稱絲印到模具的表面,使學生輕松的掌握模具的理論知識,直觀的、輕松的認識模的結構;
4、模具按照真實模具的制造方法制作而成, 模具重量為真實模具三分之一重,學生可以輕松的搬動,反復的拆裝,拆裝過程干凈,安全,開模輕快,無需敲打,撬撥;
5、該模具可置于本公司研發的與微型冷沖、拉伸成型機組配合可進行沖壓、拉伸成型;
6、模具凸凹模采用標準冷沖模具鋼,導柱導套采用模具標準件,螺栓全部采用12.9級進口螺栓;
7、能使用0.2~0.5mm薄鋁片或鐵片生產出五金零件,可長期反復拆裝;
8、每套模具配有模具結構動畫演示光盤和教學課件。
