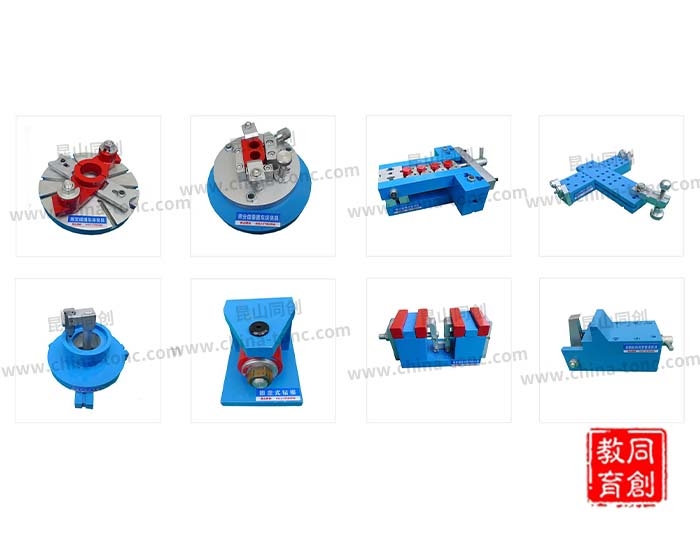

TC-JCB型機床夾具設計模型

概述:全鋁合金和銅合金精加工制成,部分重要部位分色處理,鋁合金夾具模型可反復拆卸具有不易損壞壽命長等...
  • 詳情介紹

一、概述:

全鋁合金和銅合金精加工制成,部分重要部位分色處理,鋁合金夾具模型可反復拆卸具有不易損壞壽命長等特點。是大中專院校工科類機設專業、機制專業、機械創新設計等專業的完美實驗、實踐教學模型。



二、特點:

1、拆裝多次后不致零件損壞;

2、定位元件加工精度要保證在IT8以上,其他零件按國家或相關標準執行;

3、附配套工件實物并提供相關技術資料。

4、配套軟件:夾具模型有二維碼圖片,手機掃描后登陸頁面可以管理、查看該實驗箱序列號及內容介紹。所提供的仿真軟件裝配爆炸圖符合裝配工藝要求,學生可以在數字空間中進行虛擬裝配,并能進行虛擬數字化測量,通過wifi與主控電腦聯系運行、監控、管理。

三、尺寸、材質

型號

名稱

規格mm

備注

TC-JCB-01

鐵托腳夾具

200×120×160

全鋁合金和銅合金

TC-JCB-02

銑鼻豎夾具

210×170×130

全鋁合金和銅合金

TC-JCB-03

分度鉆夾具

200×145×150

全鋁合金和銅合金

TC-JCB-04

連續夾緊可調銑夾具

180×120×150

全鋁合金和銅合金

TC-CB-05

成組車床夾具

φ180×150

全鋁合金和銅合金

TC-JCB-06

下壓式鉆模

φ160×160

全鋁合金和銅合金

TC-JCB-07

蓋板式夾具

280×110×80

全鋁合金和銅合金

TC-JCB-08

短軸鉆孔成組夾具

200×160×100

全鋁合金和銅合金

TC-JCB-09

箱式鉆模

140×110×120

全鋁合金和銅合金

TC-JCB-10

角鐵式車床夾具

190×170×200

全鋁合金和銅合金

TC-JCB-11

銑三通槽的銑床夾具

200×160×115

全鋁合金和銅合金

TC-JCB-12

磨削刀機床夾具

250×190×140

全鋁合金和銅合金

TC-JCB-13

左右支架鉆孔夾具

200×150×120

全鋁合金和銅合金

TC-JCB-14

雙臂曲柄鉆孔組合夾具

250×210×150

全鋁合金和銅合金

TC-JCB-15

離心力車床夾具

φ160×280

全鋁合金和銅合金

TC-JCB-16

固定式鉆模

190×120×150

全鋁合金和銅合金

TC-JCB-17

回轉式鉆模

180×140×140

全鋁合金和銅合金

TC-JCB-18

翻轉式鉆模

160×200×150

全鋁合金和銅合金

TC-JCB-19

手動滑柱式鉆模

180×190×210

全鋁合金和銅合金

TC-JCB-20

可卸式鉆模板

260×120×110

全鋁合金和銅合金

TC-JCB-21

懸掛式鉆模板

220×170×140

全鋁合金和銅合金

TC-JCB-22

彈性體滾子定心夾緊車床夾具

φ120×160

全鋁合金和銅合金

TC-CB-23

聯動螺旋夾緊車床夾具

φ170×240

全鋁合金和銅合金

TC-JCB-24

液性塑料定心夾緊車床夾具

φ180×210

全鋁合金和銅合金

TC-JCB-25

管接頭成組車床夾具

φ160×250

全鋁合金和銅合金

TC-JCB-26

撥叉成組車床夾具

φ180×270

全鋁合金和銅合金

TC-JCB-27

盤套類零件成組車床夾具

φ180×210

全鋁合金和銅合金

TC-JCB-28

撥叉叉口成組車床夾具

φ180×80

全鋁合金和銅合金

TC-JCB-29

液壓夾緊車床夾具

φ180×290

全鋁合金和銅合金

TC-JCB-30

帶分度裝置車床夾具

φ180×140

全鋁合金和銅合金

TC-JCB-31

泵體孔車床夾具

190×150×120

全鋁合金和銅合金

TC-JCB-32

多件裝夾車床夾具

φ170×120

全鋁合金和銅合金

TC-JCB-33

圓盤式螺旋夾緊車床夾具

φ200×110

全鋁合金和銅合金

TC-JCB-34

完全定位車床夾具

160×160×180

全鋁合金和銅合金

TC-JCB-35

專用車偏心車床夾具

φ160×160

全鋁合金和銅合金

TC-JCB-36

多件聯動夾緊銑床夾具

240×120×80

全鋁合金和銅合金

TC-JCB-37

氣動夾緊銑床夾具

255×200×170

全鋁合金和銅合金

TC-JCB-38

多用途銑床夾具

250×180×120

全鋁合金和銅合金

TC-JCB-39

靠模銑床夾具

200×170×190

全鋁合金和銅合金

TC-JCB-40

偏心夾緊銑床夾具

230×140×180

全鋁合金和銅合金

TC-JCB-41

多件裝夾銑床夾具

200×140×180

全鋁合金和銅合金

TC-JCB-42

液性塑料多件聯動夾緊銑床夾具

280×100×110

全鋁合金和銅合金

TC-JCB-43

撥叉成組銑床夾具

200×200×180

全鋁合金和銅合金

TC-JCB-44

撥叉叉口成組銑床夾具

210×170×210

全鋁合金和銅合金

TC-JCB-45

斜契聯動夾緊銑床夾具

240×150×270

全鋁合金和銅合金

TC-JCB-46

螺旋定心夾緊銑床夾具

260×180×120

全鋁合金和銅合金

TC-JCB-47

銑半圓鍵槽銑床夾具

250×150×120

全鋁合金和銅合金

TC-JCB-48

帶輔助支承的銑床夾具

210×150×160

全鋁合金和銅合金

TC-JCB-49

聯動夾緊銑床夾具

270×120×140

全鋁合金和銅合金

TC-JCB-50

帶分度裝置的鉆床夾具

210×180×130

全鋁合金和銅合金

TC-JCB-51

鉸鏈?zhǔn)姐@床夾具

250×90×130

全鋁合金和銅合金

TC-JCB-52

懸掛式鉆模板鉆床夾具

230×160×160

全鋁合金和銅合金

TC-JCB-53

多面翻轉式鉆床夾具

140×140×170

全鋁合金和銅合金

TC-JCB-54

撥叉成組鉆床夾具

200×130×190

全鋁合金和銅合金

TC-JCB-55

槽系通用組合夾具

290×160×210

全鋁合金和銅合金

TC-JCB-56

通用回轉式鉆床夾具

330×130×170

全鋁合金和銅合金

TC-JCB-57

擺動式鉆床夾具

185×180×140

全鋁合金和銅合金

TC-JCB-58

45度銑床夾具

280×150×150

全鋁合金和銅合金

TC-JCB-59

箱體鏜床夾具(帶鏜刀)

220×150×120

全鋁合金和銅合金

TC-JCB-60

雙支承鏜床夾具(帶浮動鏜刀)

250×190×140

全鋁合金和銅合金

TC-JCB-61

拉花鍵孔成組拉床夾具(含花鍵拉刀)

200×180×150

全鋁合金和銅合金

TC-JCB-62

車削組合夾具

φ180×170

全鋁合金和銅合金

TC-JCB-63

檢驗零件尺寸用夾具

270×200×150

全鋁合金和銅合金

TC-JCB-64

檢驗基板R的夾具(帶百分表)

220×210×90

全鋁合金和銅合金

TC-JCB-65

孔距檢驗夾具(帶百分表)

210×120×70

全鋁合金和銅合金

TC-JCB-66

檢驗同軸度用夾具(帶百分表)

230×130×180

全鋁合金和銅合金

TC-JCB-67

檢驗燕尾導軌平行度夾具(帶百分表)

150×250×150

全鋁合金和銅合金

TC-JCB-68

各種基礎元件的結構形式

200×180×150

全鋁合金和銅合金

TC-JCB-69

各種支承元件的結構形式

200×180×150

全鋁合金和銅合金

TC-JCB-70

各種定位元件的結構形式

200×180×150

全鋁合金和銅合金

TC-JCB-71

各種導向元件的結構形式

200×180×150

全鋁合金和銅合金

TC-JCB-72

各種壓緊元件的結構形式

200×180×150

全鋁合金和銅合金

TC-JCB-73

其它元件的結構形式

200×180×150

全鋁合金和銅合金

TC-JCB-74

各種零件的結構形式

200×180×150

全鋁合金和銅合金

TC-JCB-75

數控車床自動轉位六角刀架

180×150×140

全鋁合金和銅合金

TC-JCB-76

CA6140型車床四方刀架

180×150×140

全鋁合金和銅合金

TC-JCB-77

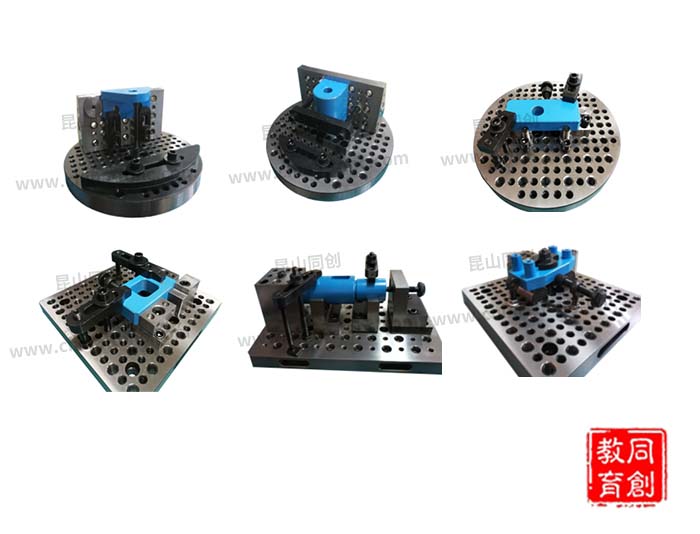

孔系通用組合夾具

290×160×210

全鋁合金和銅合金

TC-JCB-78

多件聯動夾緊銑床夾具

240×120×80

全鋁合金和銅合金

TC-JCB-79

導軌磨床夾具

200×160×120

全鋁合金和銅合金

TC-JCB-80

箱框焊接夾具

280×150×160

全鋁合金和銅合金
