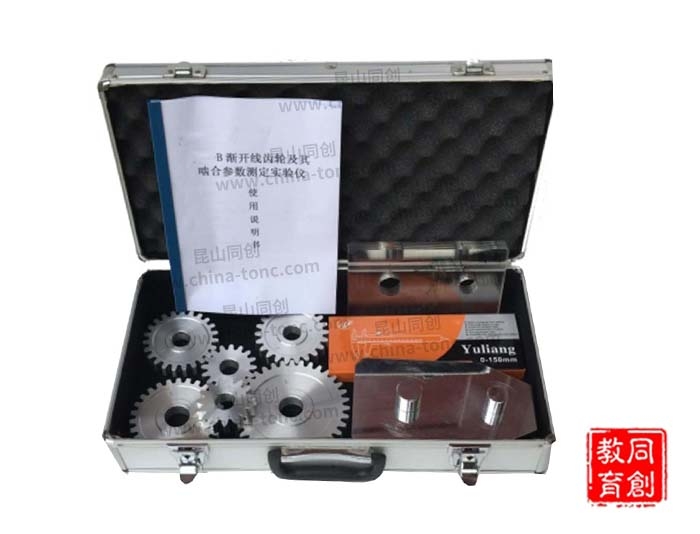

TC-J漸開線齒輪及其嚙合參數測定實驗儀

概述：該實驗儀用于測定漸開線齒輪及其嚙合參數，驗證“齒輪機構及其設計”一章中的基本內容。
  • 詳情介紹

一、概述：

該實驗儀用于測定漸開線齒輪及其嚙合參數，驗證“齒輪機構及其設計”一章中的基本內容。是機械原理實驗室的基本設備之一。

二、實驗?zāi)康模?/strong>

1、漸開線直齒圓柱齒輪參數的測定。

2、漸開線齒輪嚙合傳動演示及其重合度測定。

3、變位齒輪傳動類型及嚙合參數的測定。

三、主要配置技術參數：

1、測量用齒輪 6件M=4mm Z=35、16、15、27、23、22；α=20°、15°；

2、材料：航空用硬鋁LY12，加工精度8-8-7GK和8-8-7EJ。

3、支承臺板1個 材料：6061鋁制鋁合金結構。

4、透明刻度板4塊；材料：有機玻璃。

5、游標卡尺1把  量程0—200mm;測量精度：0.02mm。

6、臺板外形尺寸：220×150×75mm

7、實驗箱外形尺寸：500×260×120mm

四、主要技術特點：

1、不但能測單個漸開線齒輪的幾何參數，還能測嚙合齒輪的嚙合參數，如重合度、中心距變動系數等。

2、被測齒輪中包括標準齒輪、正變位齒輪、負變位齒輪；根切齒輪和不根切齒輪；標準壓力角（α=20°）齒輪和小壓力角（α=15°）齒輪；正常齒制齒輪和短齒制齒輪。標準齒輪傳動、高度變位齒輪傳動（等變位）、角度變位齒輪傳動（不等變位、即正傳動和負傳動）。
