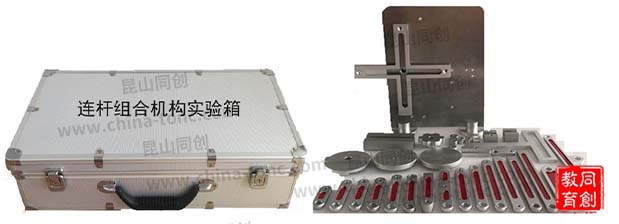

TC-A連桿組合機構實驗箱

  • 詳情介紹

一、主要技術特點：

1、實驗箱專為機械設計課程開設“連桿組合機構設計與分析”實驗而研制的實驗設備；

2、實驗箱按照組合設計法，采用較少零件可以組合出三類連桿機構實驗要求；

3、為方便使用，實驗箱內附有以下參考資料，用實驗箱內零件組合典型的連桿機構的結構形式。


二、實驗內容

1、曲柄搖桿機構；

2、雙曲柄機構；

3、橢圓儀機構

4、偏心滑塊機構；

5、雙搖桿機構；

6、移動導桿機構；

7、曲柄滑塊機構；

8、轉動導桿機構；

9、正弦機構；

10、擺動導桿機構；

11、曲柄擺塊機構；

12、正切機構；

13、十字滑塊聯軸器。

三、主要技術參數

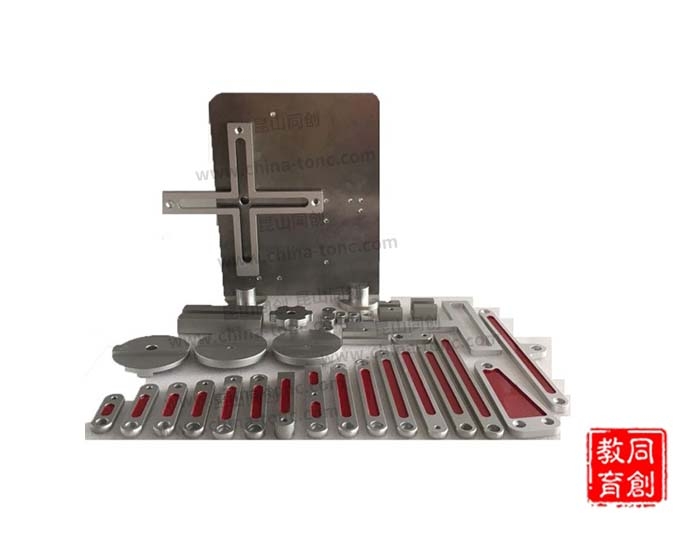

1、連桿機構組合實驗箱，箱內有49件連桿零部件（見零部件明細表），可以組合出3大類13 種連桿機構；

2、裝配工具：一字螺絲刀1把，十字螺絲刀1把，內六角扳手(3mm)1把，開口扳手（16-18）1把，鋼筆尺（300mm）1把；

3、材料為鋁合金制作，航空箱包裝，按教學要求劃線、分色；

4、配有實驗裝配圖。
