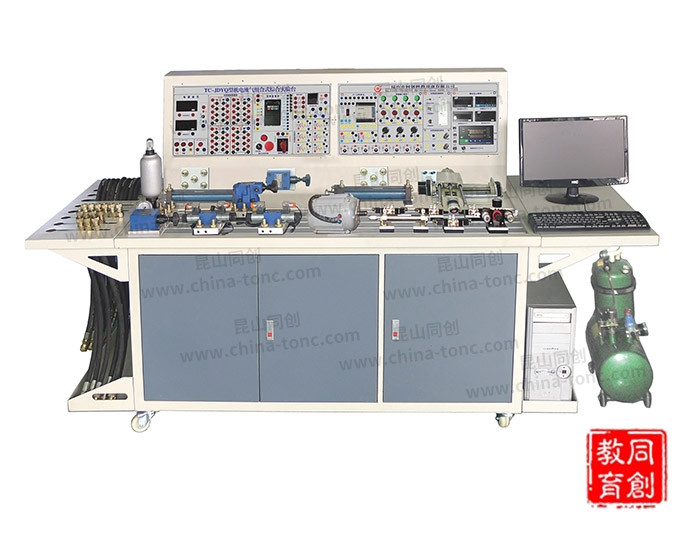

TC-JDYQ型機電液組合式綜合實驗設備

一、概述：

1、TC-JDYQ型機電液氣組合式實驗系統可完成的實驗教學專業覆蓋面廣、可擴展實驗課程多，也可任意搭建綜合性實驗系統來適應課程設計或者畢業設計。涉及課程有：《機床電氣自動控制》、《可編程控制器原理》、《數控原理》、《液氣壓傳動》等課程。實驗系統以學習者為重點，電路自主設計連接、PLC自主編程設計、液氣壓回路與控制實驗自主設計與連接都充分調動了學生的參與性、積極性。模塊化的靈活搭配充分體現了本實驗系統功能的多樣化、操作的簡單化、使用的安全化和課程實驗多元化，是典型的機電一體化專業實驗教學系統；

2、我公司的組合式機電液綜合實驗系統以學習者為重點，電路自主設計連接、PLC自主編程設計、液氣壓回路與控制實驗自主設計與連接都充分調動了學生的參與性、積極性；

3、模塊化的靈活搭配充分體現了本實驗系統功能的多樣化、操作的簡單化、使用的安全化和課程實驗多元化，依據高等教育和技能教育的教學大綱和實驗綱要，本著不偏離教學綱要、專業覆蓋面廣、功能全面等的思想而專業設計開發的綜合實驗系統。

二、主要特點：

1、模塊化：在對所有的功能進行分析的基礎上，對整個系統采用了先進的設計理念—模塊化，選擇在確?？煽啃缘那疤嵯拢阌诠δ艿慕M合；

2、綜合性：本系統在分析了以往實驗室設備分類太細太多，導致實施起來比較分散占地較多的缺點，構建了一個綜合的實驗平臺，可充分進行液壓控制系統、氣動控制系統，計算機控制系統，以及各類傳感器的實驗與科學研究，基本上可滿足學生所學知識綜合運用能力提高的要求；

3、工業化：所選用的元氣件（液壓、氣動、電氣）均為當今實際生產過程中所采用的工業級元器件，可使教師和學生真正使用與生產實際相一致的元器件，增加了現實的感性知識，使其所用所學的與當今工業發展水平相一致；

4、標準化：采用標準的元器件和組件，使教師和學生在學習工程中能夠充分理解標準化是現代制造業發展的基礎和前提。這樣可以更新什么都要自己開發的理念；

5、可方便拆裝：目前的實驗設備大都是能演示不可拆裝，現開發的系統具有，可方便地拆裝，從而可達到真正培養學生實際動手、大膽實踐和創新能力的目的；

6、 開放型：系統中所有的軟件和裝置都對教師和學生進行開放，可使學生從事科學研究，同時可使學生進行創新性設計。

三、主要組成部分：實驗裝置由實驗工作平臺、元器件抽屜、油管支架、電腦平臺、計算機控制系統、數據采集系統、液壓泵站、常用液壓元件、電氣測控單元等幾部分組成。該設備由主工作臺柜體采用SPCC冷扎板焊成，實驗工作臺鋼制，操作平臺表面采用亮面拉絲不銹鋼材質包覆，內外落差5mm（操作側高，排油口低），平時做實驗時滴漏油液可以方便快速的從排油口排出并回收入油箱（油箱帶有過濾網），大部分廠家都是冷軋板表面噴塑，缺點，掉漆、變色發黃，不易清潔。電氣模塊、液壓系統模塊、氣動系統模塊等部分組成，可同時完成電氣控制系統、液壓控制系統、氣動控制系統和計算機控制系統的實驗和科學研究工作。電氣、液壓、氣動等元器件均為當今實際生產過程中所采用的工業級元器件，可使教師和學生真正使用與生產實際相一致的元器件，增加了現實的感性知識，使其所用所學的與當今工業發展水平相一致。

系統配備的功能模塊有：（標配）

模塊1、多功能電源模塊JDY-1；

模塊2、小型繼電器應用模塊JDY-2；

模塊3、可編程控制器模塊JDY-3；

模塊4、按鈕控制輸入模塊JDY-4；

模塊5、輸出控制指示模塊JDY-5；

模塊6、PLC應用演示模塊JDY-6；

模塊7、交流變頻器模塊板JDY-7；

模塊8、液壓測試儀表顯示模塊JDY-8；

模塊9、液壓泵控制模塊JDY-9；

模塊10、三相交流電機模塊JDY-10；

模塊11、中間/熱繼電器模塊JDY-11；

模塊12、交流接觸器模塊JDY-12。

系統配備的選配功能模塊：（選配，價錢另計）

模塊13、數控十字滑臺JDY-13；

模塊14、步進電機模塊JDY-14；

模塊15、步進電機驅動模塊JDY-15；

模塊16、直流電機調速模塊JDY-16；

模塊17、液壓比例換向閥模塊JDY-17；

模塊18、液壓比例溢流閥模塊JDY-18；

模塊19、液壓比例驅動控制模塊JDY-19；

模塊20、氣動比例閥控制模塊JDY-20；

模塊21、氣動比例驅動控制模塊JDY-21；

模塊22、位移顯示控制模塊JDY-22；

模塊23、計算機數據采集系統JDY-23；

模塊24、傳感器應用模塊JDY-24。

四、實驗項目：

1、電液實驗項目；

2、電氣實驗項目；

3、機電控制實驗項目。

五、主要技術指標：

1、供電電源 ：標準工業用電：AC 380V  50Hz；在規定壓力范圍內安全、穩定工作，并帶有壓力過載保護裝置，防止學生誤操作，造成人身傷害，帶有漏電保護裝置，電氣控制帶有過流保護，防止誤操作損壞設備；

2、控制電源：直流DC24V電源；

3、液壓泵站油箱（約）：30升（400x300x280）mm葉片泵：公稱排量8.3mL/r，壓力 4-7Mpa驅動電機：三相交流電壓，功率750W；

4、靜音氣泵：電源：AC220V 50Hz；功率：250W；流量：60L/min；額定壓力：0.8MPa；儲氣罐容機：20升；噪音：< 50分貝；

5、外形尺寸（約）：2460mm×850mm×1400mm；

6、設備重量：850Kg。
