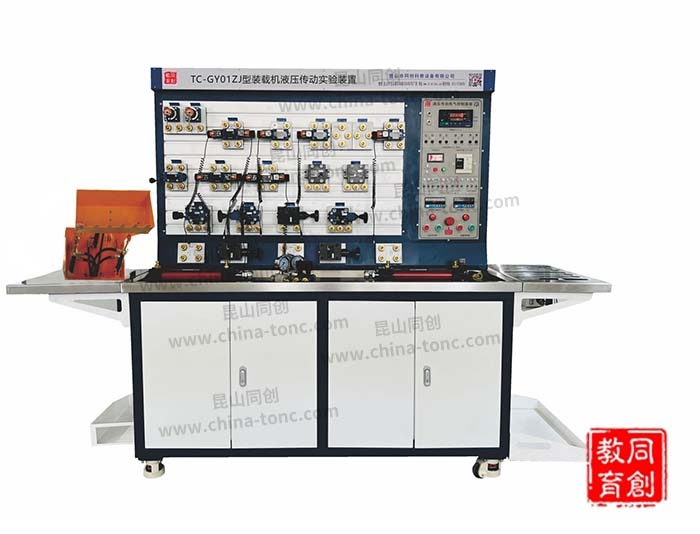

TC-GY01ZJ型裝載機液壓傳動實驗裝置

TC-GY01ZJ型裝載機液壓傳動實驗裝置采用先進的力士樂技術液壓元件，加上獨特的電氣模塊化控制單元，構成了...
  • 詳情介紹

一、概述：

   TC-GY01ZJ型裝載機液壓傳動實驗裝置采用先進的力士樂技術液壓元件，加上獨特的電氣模塊化控制單元，構成了插接方便、安全性能高、技術先進的快速組合式液壓傳動教學實驗臺。該實驗臺涵蓋了液壓傳動技術、傳統繼電器控制技術、PLC控制技術、傳感器應用技術等多項技術，設備采用開放式、靈活性的設計思路，可達到培養提高學生動手能力、設計能力、綜合運用能力以及創新能力。實驗裝置配備液壓裝載機模塊，液壓裝載機有推力大，裝載容量大，操作靈活方便，易于實現過載保護等優點。

二、設備特點：

1、模塊化結構設計，配有安裝的底板，實驗時可以隨意在通用鋁合金型材板上，組裝回路操作簡單方便；

2、該系統全部采用標準的工業液壓元件（閥體、油缸、油管），使用安全可靠，貼近實際，能觀察到各元件及油路的實際工作狀況；

3、帶有電流型漏電保護，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，并帶有過流保護，防止誤操作損壞設備；

4、配置有工程液壓專用閥塊，能夠搭建各種工程機械的基本液壓油路，且能夠還原裝載機機械的的實際動作，便于學員更好的了解設備的液壓元件結構原理。

三、實驗項目：

1、常用液壓元件的性能測試 ；

2、液壓基本回路實驗：方向控制回路；速度控制回路； 同步回路；壓力卸荷控制回路； 鎖緊回路； 順序回路；平衡回路；緩沖回路；

3、可編程控制器PLC實驗：機-電-液一體控制實驗；

4、工程機械實驗項目：

 1）液壓傳動各部件結構拆裝實驗；

 2）液壓回路的了解與搭建；

 3）液壓控制系統原理的學習與分析；

 4）液壓裝載機械演示控制實驗：裝載-卸荷-空程返回。

四、設備參數：

1、電源: AC380V/50HZ,電壓: DC24V；

2、定量齒輪泵：排量6.67ml/r，額定壓力：6.3Mpa；

3、驅動電動機額定功率：2.2KW，轉速1450r/min；

4、變量葉片泵：，公稱排量8.33mL/r，壓力調節范圍 4～7Mpa；

5、驅動電動機額定功率：1.5KW，轉速1450r/min；

6、油箱：公稱容積80L，附有液位、油溫計，回油濾油器、空氣濾清器等；

7、液壓油：32#或#46抗磨液壓油或液力油；

8、設備尺寸(約)：2460×680×1800mm；

9、設備重量(約)：500Kg。
