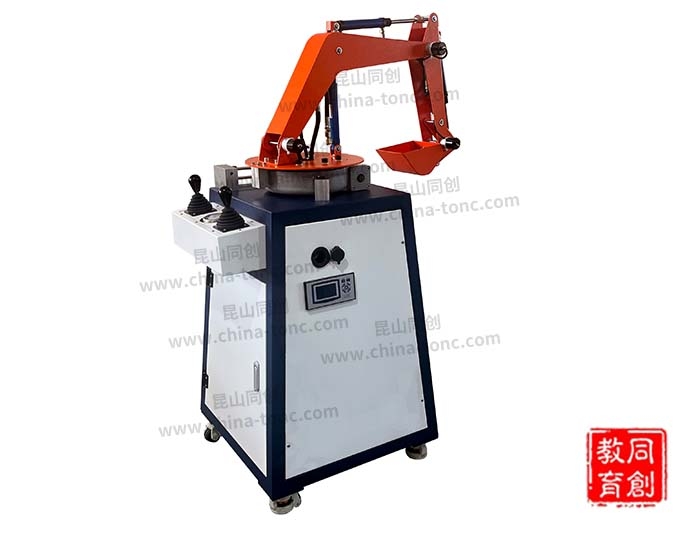

TC-YWJ型液壓挖掘機實訓臺

液壓挖掘機是機械工程中主要的機械,它廣泛應用于礦山開采、工程建筑、市政建設、施工筑路、水力工程等土石...
  • 詳情介紹

一、概述:

液壓挖掘機是機械工程中主要的機械,它廣泛應用于礦山開采、工程建筑、市政建設、施工筑路、水力工程等土石方施工裝載作業。目前中小型挖掘機幾乎全部采用了液壓傳動。液壓挖掘機較之機械式挖掘機具有體積小、重量輕、操作靈活方便、挖掘力大、易于實現過載保護和遠距離操縱等優點。

二、設備特點:

1、實驗臺采用冷軋鋼板(并經過噴塑、防腐處理)制作,臺式結構,控制操作于一體;

2、液壓站放置于液壓臺主柜內。整體結構緊湊,協調,布局美觀大方,實用性強,可供4-6人實驗;

3、液壓挖掘機是按實物的結構與縮小比例制作而成,能夠真實地體現其機械的實際工況,使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理;

4、實驗控制采用手動控制和自動控制兩種方式;

5、實驗部件采用高壓元部件,耐壓可達到25Mpa,安全可靠;

6、帶漏電保護,對地漏電電流超過30mA即切斷電源;動力源采用三相AC380V 50Hz電源;電氣控制采用直流24V電源,并帶有過壓保護,防止誤操作損壞設備;

7、可編程序控制器(PLC)電氣控制方式,機-電-液一體控制。

三、實驗項目:

1、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗;

2、液壓挖掘機械演示控制實驗;

3、PLC軟件仿真演示及控制實驗;

4、可編程序控制器(PLC)電氣控制實驗:機-電-液一體控制實驗;

5、液壓傳動各部件結構及工作原理觀摩、拆裝實驗:

 1)機械部件結構分析;

 2)液壓控制系統原理的學習與分析;

6、液壓挖掘機械演示控制實驗:

 1)挖掘作業,鏟斗和斗桿復合進行工作實驗;

 2)回轉作業,動臂提升同時平臺回轉;

 3)卸料作業,斗桿和鏟斗工作同時大臂可調整位置高度;

 4)返回,平臺回轉、動臂和斗桿配合回到挖掘開始位置。

7、可編程序控制器(PLC)電氣控制實驗:機-電-液一體控制實驗:

 1) PLC指令編程、梯形圖編程學習;

 2) PLC編程軟件的學習與使用;

 3) PLC與計算機的通訊、在線調試;

 4) PLC在液壓傳動控制中的應用以及控制方案的優化。

四、主要技術參數:

1、PLC:三菱FX3SA;

2、電機型號:河谷CO2—43BO;

3、油泵型號:VP—15;

4、功率:1.5KW;

5、額定壓力:6Mpa;輸入電源:三相四線 AC380V 50Hz;

6、轉速:1420r/min;

7、額定流量:8ml/rev可調節;

8、油缸運動速度:0-50mm/s;

9、回旋速度:1.5周/分;

10、挖掘臂伸展:1940×1100×1200mm;

11、回轉半徑:1200mm;

12、挖掘臂縮回:1200×780×1200mm;

13、裝置容量:2KVA;

14、變量葉片泵:額定壓力:7Mpa 額定排量:8ml/rev;

15、驅動電機:三相交流:AC380V 50Hz,功率:1.5KW,轉速:1420r/min;

16、外形尺寸:1550×650×1800mm;

17、設備重量:約350kg。
