TC-YCY便攜式液壓測試儀

TC-YCY系列液壓測試儀是在液壓系統回路中進行斷點數據采集，可同時測量系統及元件的流量、壓力和溫度。通過...
  • 詳情介紹

 一、概述：

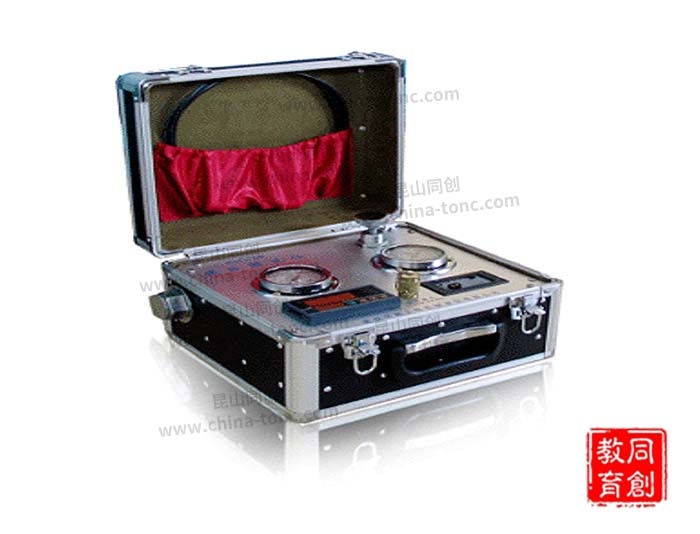

  TC-YCY系列液壓測試儀是在液壓系統回路中進行斷點數據采集，可同時測量系統及元件的流量、壓力和溫度。通過測量數據來評定系統及元件性能，從而判斷故障。廣泛應用于液壓泵、液壓馬達、液壓閥件生產維修企業產品的出廠校驗及設備使用單位的液壓系統的故障診斷。

二、液壓測試儀的特點：

1) 精度高—滿量程±1%；

2）渦輪流量傳感器—響應速度快，抗污染，壓力損失?。?/span>

3）鉑電阻溫度傳感器—測溫快，準確，穩定性好；

4）流量和溫度的顯示—采用4位LED數碼管顯示，不受低溫限制,瞬時流量0.000—9999,斷點數據保持10年；

5)壓力指示—耐震壓力表，穩定且超負荷能力強；

6）安全設計—儀表接反，建不起壓力，電源電量指示；

7）操作簡便—可在一個點同時測量流量、壓力、溫度。通過接觸開關轉換流量和溫度。壓力閥調節力度輕，加載平穩、迅速、準確。為確保測量精度，應保持溫度變化在±3度以內。低壓表通過測壓線可測出系統控制壓力；

8）應用范圍廣—結構緊湊，重量輕，可進行泵測試，系統在線測試，適用于各種移動式或固定式液壓系統、元件的快速故障診斷。

三、 儀器的組成：

  測試儀由測試系統與數據系統組成。測試系統包括模擬加載的負荷閥，壓力表，流量傳感器，溫度傳感器。所測得的液壓系統各物理量被轉換成電參數，送往數據處理系統。數據處理系統包括單片機、顯示器、觸摸開關、可充電鋰電池、電源開關等，將測試系統傳來的電信號處理后，在顯示器上輸出結果。

四、技術規格及性能參數：

1.型號：TC-YCY-1-4；

 油液溫度范圍：-20—150℃；

 最大測試流量：400L/min ；

 外型尺寸：295x265x210mm；

 流量精度：±1% ；

 重量：10.5Kg；

 測試最大壓力：420bar；

 電源:可充電鋰電池 12V。

2.型號：TC-YCY -1-5 ；

 油液溫度范圍：-20—150℃；

 最大測試流量：500L/min ；

 外型尺寸：295x265x210mm；

 流量精度：±1%  ；

 重量：10.5Kg；

 測試最大壓力：420bar ；

 電源:可充電鋰電池 12V。
