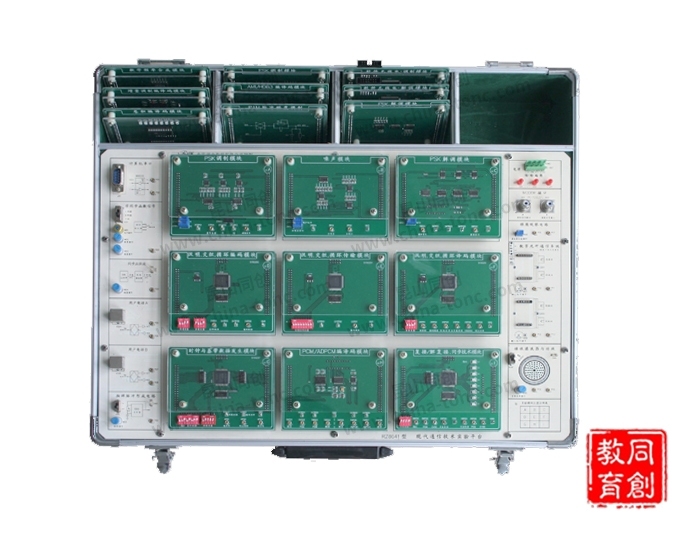

TC-HT1-4普及型通信原理方案

現代通信技術實驗平臺是針對電子和通信工程類專業學生,系統完成《通信原理》《程控交換》等現代通信技術相...
  • 詳情介紹

一、概述:

實驗平臺全部采用模塊化結構,各模塊既能完成完整通信系統中對應單元部分實驗,又能由學生用單元模塊構建一個完整通信系統進行系統實驗,從而有助于學生理解通信系統中各要素的作用;實驗平臺把通信系統中涉及的基本電路、終端編譯碼、調制解調、信道傳輸?shù)戎匾睦碚摪才帕讼鄳?yīng)的實驗內容;實驗平臺既有基礎性實驗,又有采用新技術新器件(FPGA、DSP)等提高型實驗,從而完成一個理論驗證性、綜合性、二次開發性,由低向高的系統學習過程。通過這些實驗?zāi)軌虼龠M(jìn)學生對《通信原理》課程內容的理解、掌握,并使學生對通信系統、當今新技術、工程實現有一個較全面的了解。系統采用“主板+實驗?zāi)K”相結合的靈活結構,便于學校選擇、定制、增加功能、硬件升級。

二、技術指標:

1、采用了“底板+實驗?zāi)K”的結構,不僅按實驗內容與功能將電路模塊化,而且各個模塊獨立設計,能方便地組合進行單元實驗和多種單/雙工通信系統實驗;

2、實驗?zāi)K的輸入輸出信號都采用鉚孔開放出來,由實驗者根據實驗需要進行連接組合,增強實驗者的參與性;

4、每個實驗?zāi)K都采用有機玻璃覆蓋保護,方便實驗室管理;

5、實驗中的重要參數都可以調節或設置,方便實驗者分析對比;

6、可完成單元、系統實驗幾十項,涵蓋了終端編譯碼、線路編譯碼、調制解調、光纖、移動等方面的內容;

7、內置函數信號源、數字信號源、電話接口、計算機接口、同軸電纜信道、兩個收發一體光端機信道、音頻功放等功能模塊;

8、內置4組穩壓電源,全部具有短路軟截至保護自動恢復功能,并提供電源輸出接口;

9、系統涉及了計算機通信、MS51、DSP、CPLD等多種技術,并留有開發接口,二次開發性強。

三、實驗類型:

A.通信原理部分:

第一部分 基礎實驗:

實驗1多抽樣時鐘產生實驗;

實驗2 模擬信號源實驗;

實驗3 CPLD可編程邏輯器件實驗;

實驗4 接收濾波放大器實驗;

實驗5 計算機串口實驗。

第二部分 原理實驗:

實驗1 基帶信號的常見碼型變換實驗;

實驗2 抽樣定理及其應用實驗;

實驗3 PCM編譯碼系統實驗;

實驗4 ADPCM編譯碼系統實驗;

實驗5 CVSD編譯碼系統實驗;

實驗6 FSK(ASK)調制解調實驗;

實驗7 相位鍵控PSK(DPSK)調制解調實驗;

實驗8 數字同步技術實驗;

實驗9 眼圖觀察測量實驗;

實驗10 線路成形與頻分復用;

實驗11 時分復用與解復用;

實驗12 碼分復用與解復用;

實驗13 數字頻率合成實驗;

實驗14 AMI/HDB3編譯碼實驗;

實驗15 卷積編譯碼及糾錯能力驗證實驗;

實驗16 漢明碼編譯碼及糾錯能力驗證實驗;

實驗17 漢明、交織碼編譯碼及糾錯能力驗證實驗;

實驗18 循環碼編譯碼及糾錯能力驗證實驗。

第三部分 程控接續部分實驗:

實驗1 電話模塊測試;

實驗2 電話用戶接口模塊實驗;

實驗3 電話用戶信令的產生與觀測實驗;

實驗4 雙音多頻(DTMF)接收與檢測實驗;

實驗5 用戶話路PCM編譯碼實驗;

實驗6 呼叫處理與線路信號的傳輸過程實驗。

第四部分 綜合實驗:

實驗1 信源、PCM、HDB3傳輸系統實驗;

實驗2 信源、PCM、漢明碼傳輸系統實驗;

實驗3 信源、PCM、漢明、交織碼傳輸系統實驗;

實驗4 信源、CVSD、漢明碼傳輸系統實驗;

實驗5 信源、CVSD、漢明、交織碼傳輸系統實驗;

實驗6 信源、時分復接/解復接系統實驗;

實驗7 信源、碼分復接/解復接系統實驗;

實驗8 電話系統實驗。

第五部分 設計實驗:

實驗1 PCM時序控制實驗;

實驗2 CMI編譯碼實現實驗;

實驗3 絕對/相對碼轉換實驗;

實驗4 PC機數據、FSK傳輸系統實驗;

實驗5 碼型變換、基帶編碼開發實驗
