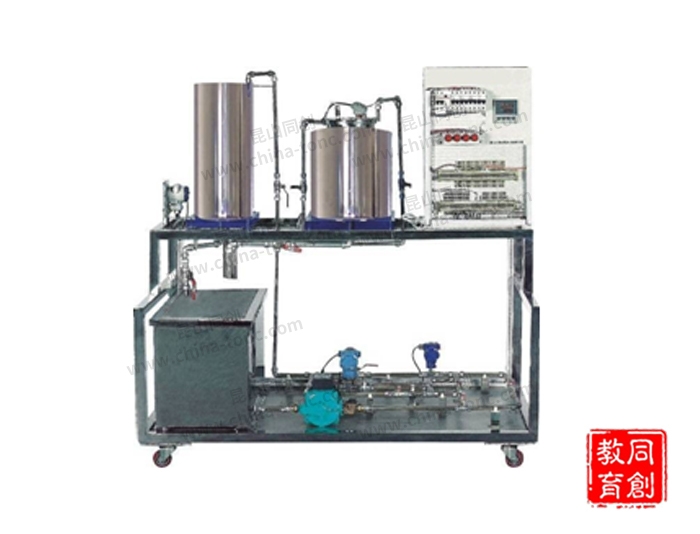

TC-DCG型多策略過程控制系統與控制對象實訓裝置

多策略過程控制集成系統實訓裝置與過程裝備安裝調試技能實訓裝置配套使用，能讓學生對多策略的過程控制集成...
  • 詳情介紹

一、簡介：

多策略過程控制集成系統實訓裝置與過程裝備安裝調試技能實訓裝置配套使用，能讓學生對多策略的過程控制集成系統有深刻的認識，熟練掌握過程控制裝備上位機控制系統的安裝、調試、控制及設計，主要能完成液位、壓力、流量、溫度傳感器、變送器、管道閥門以及動力系統等安裝和調試操作的技能實訓：檢測儀表安裝儀表安裝施工人員，要掌握各類儀表基本工作原理、校準和調整方法，懂得自動化儀表工程安裝施工規范、施工程序。學會看施工圖，掌握安裝技能。檢測儀表調，試儀表調試人員要了解和熟悉被檢控對象的狀況和儀表工作的環境，熟悉和掌握儀表結構、工作原理及性能。不斷總結和積累儀表調試經驗，保證生產安全、優質、高效正常運行。管道閥門以及動力系統的安裝調試管道閥門以及動力系統的安裝是進行儀表安裝和調試的基礎，是更好地鍛煉學生動手能力的環節，也是其他檢測儀表運行的必經階段。綜合上述三方面，本企業推出了“TC-DCG型過程裝備安裝調試技能實訓裝置”。在設計思想上，以實際安裝調試技能為主，著重培養學生的動手能力。本實訓裝置完全滿足《自動化裝置安裝與調試》、《過程儀表安裝與維護》以及《儀表維修工操作實訓》等課程實訓教學的需要。

二、系統特點：

1、  實訓對象敞開式結構設計，直觀性強，便于理解；

2、  所選用的儀器儀表的參數和特性符合系統的設計要求，實訓效果理想；

3、  儀器儀表的可拆裝性，加深了學生對工程儀器儀表的理解，尤其對儀器的工作原理的理解；

4、  實訓裝置通過帶快速接頭的軟管自由連接和設計，不僅鍛煉了學生的動手能力，也使學生對系統有了深刻的認識。

三、技術指標：

1、工作電源：單相三線～220V±10％ 50Hz；

2、整機容量：3kVA；

3、外形尺寸：約3580mm×750mm×1780mm。

四、培訓內容：

4.1設備培訓方案：

序號培訓內容學時
1學習電路原理圖分析、PLC各I/O地址查對和新設備電路連線分析方法2
2學員可以學習PLC的各種技術，可以學習綜合科技環境下PLC的多種應用3
3了解設備中各類傳感器的工作特性，可以加強學生對這些傳感器的感性認識，對傳感器工作原理的分析和特性演示3
4了解工業觸摸屏的功能及使用方法，掌握PLC之間的通信知識，并掌握復位、置位、交替等功能鍵、圖形（曲線）顯示、動態畫面跟蹤在觸摸屏中的實現方法3

4.2培訓內容：

1、特性測試實訓：

1）單容液位自衡特性測試；

2）雙容液位自衡特性測試；

3）電動閥流量特性測試；

4）鍋爐內膽溫度特性測試；

5）管道壓力特性測試。

2、單回路控制系統實訓：

1）單容液位定值控制；

2）雙容液位定值控制；

3）單閉環流量定值控制；

4）鍋爐內膽水溫定值控制；

5）電動閥差壓定值控制；

6）管道壓力定值控制；

7）恒壓供水控制。

3、串級控制實訓：

1）水箱液位串級控制；

2）液位與流量串級控制。

4、MCGS工控組態軟件組態和控制技能實訓：

1）實時數據庫組態；

2）圖形動畫、報表、曲線、報警組態；

3）設備通訊組態；

4）腳本程序應用組態。

五、系統結構：

實訓平臺由實驗桌、交流電源面板、大型噴塑網孔板、智能儀表控制單元、DDC遠程數據采集控制單元、PLC控制單元、變頻器控制組件、全隔離單相交流調壓模塊等組成。
