TC-XZS形狀判別機械手

形狀判別機械手是典型的機電一體化實訓產品,結合大中院校的教學過程,能滿足學生對機械設備的拆裝和調試,...
  • 詳情介紹

一、系統概述:

 形狀判別機械手是典型的機電一體化實訓產品,結合大中院校的教學過程,能滿足學生對機械設備的拆裝和調試,同時有能夠在該產品中進行PLC編程控制、氣動控制和調試、傳感器應用等多種技能的綜合訓練。該裝置能把不同形狀的來料工件送至形狀判別工位,通過傳感器判斷來料的形狀,由機械手抓取工件,分別把不同形狀的工件放至相應的料倉。

二、該裝置的特點和優點:

1、質量可靠,裝置從設計到生產的工藝和流程都已通過了ISO9001質量體系認證,涉及的元器件采用國內外知名品牌,確保產品的質量和可靠運行;

2、結構簡潔,適合學員反復進行機械拆裝實訓,能自己動手完成各部件的拆卸、安裝和機械調試,增強學員對各種機械部件的認識和使用;

3、蘊涵教學內容豐富,裝置中融合了機械拆裝、傳感器應用、PLC控制、氣動控制等機電一體化教學中的基本教學知識。

三、技術參數:

1、  輸入電壓:AC 220V 50Hz 4A;

2、   執行驅動電壓:DC24V/4.5A;

3、   環境溫度:-10-55℃(工作) -20-70℃(保存);

4、 相對濕度:35-85%(無冷凝);

5、接地:第三種接地;

6、 工作環境:禁止腐蝕性,可燃性氣體接觸,防止導電塵埃。

四、系統結構:

形狀判別裝置大體可分為二個部分:形狀判別控制系統、形狀判別機構等組成,以下重點介紹裝置各部件的使用說明;

機械部分主要配置:運動機構單元、驅動器單元、控制組件單元等三單元構成。

1、運動執行機構:

運動執行機構主要由判別裝置、抓取分類裝置和存儲裝置組成。

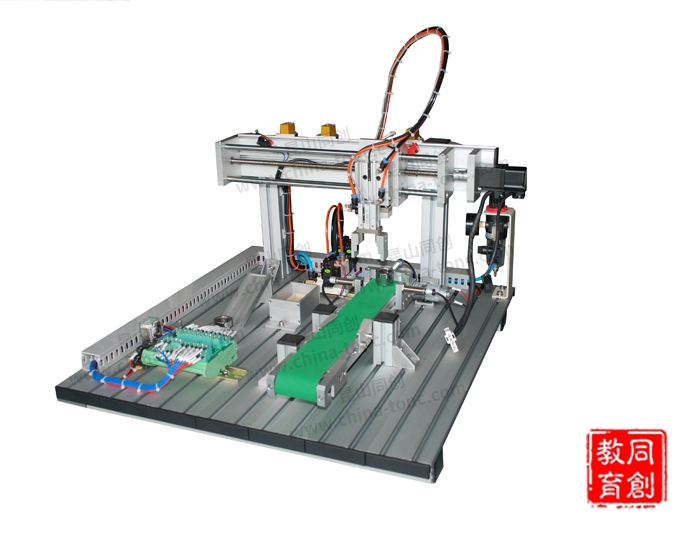

機械手控制系統:采用龍門式固定結構,鋁型材支架固定。由步進電機及其驅動器控制X軸做水平方向的位移控制,采用絲桿驅動,有效行程不低于300mm;Z軸由氣缸驅動,行程不低于50mm,控制機械手在垂直方向作伸縮運動;氣動夾爪一個,含夾具,能完成圓形工件和方形工件的分層夾取。系統包含原點傳感器一個、位置校驗傳感器2個、限位開關兩個。

1)氣動執行單元:用于工件的抓取取、放置功能,借助精確定位的位置控制實現工件的搬運。主要由夾爪氣缸、雙桿氣缸、磁感應接近開關組成。

2)傳送判別機構:傳送判別機構主要由直流電機、皮帶輪傳送裝置、光電檢測傳感器和電感傳感器組成;由工業鋁型材支架固定,包含導向裝置、定位裝置、形狀判別傳感器、工件到位檢測傳感器、直流減速電機等;傳送帶規格:長×寬×厚=850×60×2mm。

3)檢測單元:檢測物料有兩種形狀:分別為圓形和方形。

2、控制系統:

控制系統分別由電源部分、電機驅動器、PLC模塊以及接線端子排組成;

PLC模塊:用來控制整個系統的運行;

端子排:機構執行單元與控制單元的元件配線都引至端子排上,方便學生接線與排查故障;

電磁閥:用來控制氣動產品的運行;、電源部分:用來給整個機構供電機驅動器:采用安科特步進電機以及步進驅動器。

五、實訓項目:

1、氣壓回路的認識;

2、氣壓回路的拆裝、組合;

3、龍門機械手的認識;

4、機構的拆裝、組合;

5、感應式傳感器,光電傳感器的認知和應用;

6、電氣元件的認識;

7、電氣回路的設計、拆裝、組合;

8、PLC編程的設計;

9、接點硬體的拆裝;

10、步進電機系統的認知和調試。
