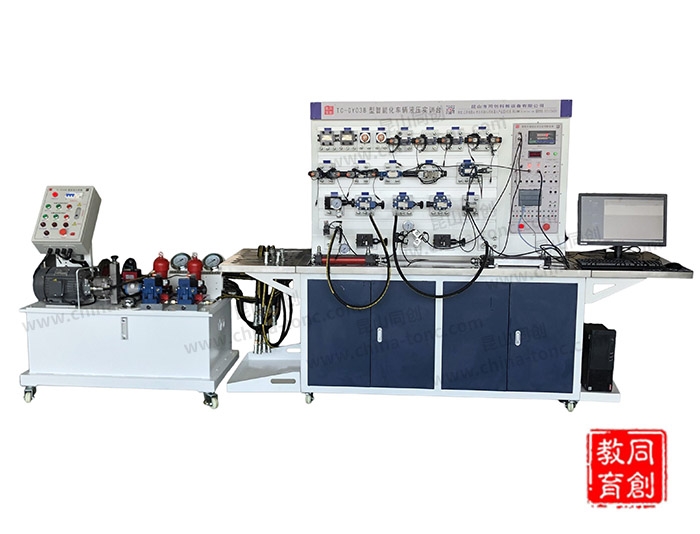

TC-GY03B型車輛液壓實訓臺

概述:TC-GY03B型車輛液壓實訓臺主要用于車輛液壓系統的模擬演練以及液壓參數的實時檢測與監控,具有液壓回...
  • 詳情介紹

一、概述:

TC-GY03B型車輛液壓實訓臺主要用于車輛液壓系統的模擬演練以及液壓參數的實時檢測與監控,具有液壓回路的集中開放性、PLC控制的可定制性、液壓參數的可測試性等特點,為車輛液壓系統的模擬訓練提供一個靈活便捷、自主掌控的實訓平臺。

二、主要特點:

1、柜體采用SPCC冷扎板焊成,堅固美觀,表面采用中溫磷化防銹漆、平光漆,靜電噴涂。平臺面采用具有拉絲工藝的優質不銹鋼薄板包覆,避免了臺面的漆面脫落。內外落差5mm(操作側高,排油口低),平時做實驗時滴漏油液可以方便快速的從排油口排出并回收入油箱(油箱帶有過濾網),模塊化結構設計,配有安裝的底板,實驗時可以隨意在通用鋁合金型材板上,組裝回路操作簡單方便;

2、具有很強的擴展性能:因采用模塊化設計,部署方便、操作簡單、配置靈活,具有可拓展性,元器件模塊功能獨立,擴展、升級方便;

3、該系統全部采用標準的工業液壓元件,使用安全可靠,貼近實際;

4、快速而可靠的工業快換接頭插拔式連接方式(每個接頭都配有帶自鎖結構的單向閥,即使實驗過程中接頭未接好而脫落,亦不會有壓力油噴出,保證實驗安全),并帶有安全鎖功能防止實驗過程中接頭脫節,特殊的密封接口,保證實驗組裝方便、快捷,拆接不漏油,清潔干凈;

5、智能化實驗數據采集處理方式。可以對扭矩、轉速、電壓、電流、電磁閥狀態、行程開關狀態、油路堵塞狀態、壓力、流量、液位、油溫、清潔度、粘度、水分等參數進行測試和分析,通過相應接口和測試軟件,可以將液壓測試數據在計算機上進行分析。具備液壓系統特性曲線的數據分析功能。系統采用CAN節點的分布式數據采集系統,具備液壓參數的CAN總線輸出功能,支持遠程CAN節點通信功能;

6、采用PLC控制器+工業觸摸屏的形式進行電氣控制,技術先進,完全與工業現場零距離,控制方式可軟件編程,PLC控制器支持用Codesys編程軟件進行可定制編程;

7、電氣回路采用安全導線,24V DC安全電壓;并帶有電流型漏電保護裝置。在規定壓力范圍內安全、穩定工作,并帶有壓力過載保護裝置,防止學生誤操作,造成人身傷害,帶有漏電保護裝置,電氣控制帶有過流保護,防止誤操作損壞設備。

三、實驗功能:

1、系統主回路采用拆裝式液壓元件和固定式油路組成,動力源至少包含齒輪泵、柱塞泵、變量泵、定量泵等液壓元件,執行元件至少包含定量馬達、變量馬達、液壓缸等液壓元件,液壓閥至少包括梭閥、換向閥、單向閥、調壓閥、溢流閥、節流閥、比例換向閥、比例流量閥、比例壓力閥等液壓元件;

2、電氣部分采用PLC控制器+工業觸摸屏的形式,PLC控制器支持用Codesys編程軟件進行可定制編程;

3、具備液壓參數監測功能,至少包含扭矩、轉速、電壓、電流、電磁閥狀態、行程開關狀態、油路堵塞狀態、壓力、流量、液位、油溫、清潔度、粘度、水分等參數;

4、至少實現以下基本液壓回路:調壓及遠程調壓回路、系統保壓卸荷、順序動作回路、減壓回路、節流調速回路、換向回路、比例閥換向調速回路;

5、至少支持以下形式的容積調速功能:變量泵-定量馬達、定量泵-變量馬達、變量泵-變量馬達;

6、具備基本液壓回路的動畫演示;

7、支持容積調速回路機械特性的測試實驗;

8、支持容積式液壓馬達空載特性和效率特性的測試實驗;

9、支持液壓泵(柱塞泵)空載特性、流量特性 、功率特性、效率特性等的測試實驗;

10、系統采用CAN節點的分布式數據采集系統,具備液壓參數的CAN總線輸出功能,支持遠程CAN節點通信功能;

11、具備液壓系統特性曲線的數據分析功能。

四、實驗裝置組成:實驗裝置由實驗工作平臺、元器件抽屜、油管支架、液壓泵站、常用液壓元件、電氣測控單元等幾部分組成、數據采集系統等幾部分組成。

1、實驗工作臺:實驗工作臺鋼制,操作平臺表面采用亮面拉絲不銹鋼材質包覆,內外落差5mm(操作側高,排油口低),平時做實驗時滴漏油液可以方便快速的從排油口排出并回收入油箱(油箱帶有過濾網),不易掉漆、變色發黃,易清潔。結構牢固可靠,外觀美觀。實驗安裝面板為帶“T”溝槽形式的鋁合金型材結構,可以方便、隨意地安裝液壓元件,搭接實驗回路。

2、常用液壓元件:設備主回路采用拆裝式液壓元件和固定式油路組成,包含定量齒輪泵、變量柱塞泵等液壓動力元件,執行元件包含定量馬達、變量馬達、液壓缸等液壓元件,液壓閥包括梭閥、換向閥、單向閥、調壓閥、溢流閥、節流閥、比例換向閥、比例流量閥、比例壓力閥等液壓元件;液壓元件以國產力士樂技術系列液壓閥元件為主;每個液壓元件均配有油路過渡底板,可方便、隨意地將液壓元件安放在實驗面板(鋁合金型材)上。油路搭接采用開閉式快換接頭,拆接方便,不漏油。

3、測試用傳感變送器:壓力傳感器;流量傳感器;功率變送器;溫度傳感器;位移傳感器;扭矩傳感器;轉速傳感器。

4、電氣控制單元:

 1)電氣部分采用PLC控制器+工業觸摸屏的形式,PLC控制器支持用Codesys編程軟件進行可定制編程;

 2)使用電源:國家標準供電電源,AC 220V/50Hz。帶短路保護,漏電保護、過載保護等功能;

 3)控制電壓:安全控制電壓為DC24V;

 4)使用環境要求:能在環境溫度-10℃——+50℃下使用;

 5)可編程序控制器(PLC):采用西門子CPU1215C,I/O口24點,繼電器輸出形式。主頻80MHz、1路RS232、2路CAN、1路LIN等;觸摸屏:7英寸;

 6)漏電脫扣器,接觸器,直流24V電源,電磁閥輸出控制口,接近開關,連接線纜,插座,按鈕,指示燈等。

5、數據采集系統(包含計算機、數據采集卡、數據采集信號連接電纜及數據采集軟件等):

 1)數據采集模塊:采用12位精度、16通道的AD卡作為數據采集模塊,帶有4K字FIFO存儲器,采樣頻率:500KHz;2路DA輸出通道,1路高速計數器;

 2)數據采集系統:可以對扭矩、轉速、電壓、電流、電磁閥狀態、行程開關狀態、油路堵塞狀態、壓力、流量、液位、油溫、清潔度、粘度、水分等傳感器參數進行設置,采集傳感器信號數據,并對采集的實驗數據進行測試和分析,生成實時數據報表,繪制任意XY軸的動態曲線,可保存、打印,具備液壓系統特性曲線的數據分析功能;

 3)數據采集系統采用CAN節點的分布式結構,具備液壓參數的CAN總線輸出功能,支持遠程CAN節點通信功能。實現計算機智能數據采集、分析、處理、數字顯示、曲線自動生成及實時監控等功能。

6、液壓泵站:系統額定工作壓力:6Mpa;

 1)電機—泵裝置(2臺):定量齒輪泵:公稱排量10mL/r,容積效率 90%;驅動電機:三相交流電壓,功率2.2KW,轉速1430r/min;變量柱塞泵:公稱排量10mL/r,額定壓力:20Mpa;驅動電機:三相交流電壓,功率2.2KW,轉速 1430r/min;

 2)油箱:公稱容積120L,主電壓采用AC220V,控制電壓采用DC24V,附有液位、油溫指示計,吸油、回油濾油器,安全閥等;

 3)高品質液壓油:中石油32#抗磨液壓油;

 4)實驗臺尺寸:2100×1200×1650(mm);

 5)實驗臺重量:約1400KG;

 6)系統總功耗小于6kW。
