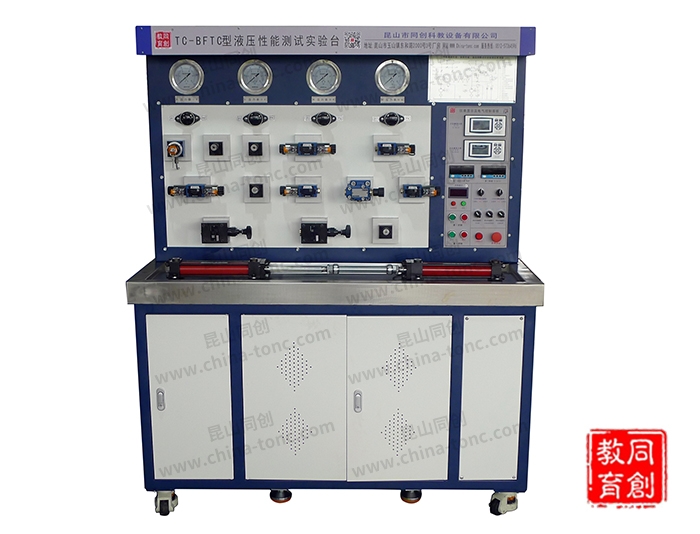

TC-BFTC型液壓性能測試實驗臺

概述：TC-BFTC型液壓泵、溢流閥與節流調速特性液壓實驗臺是根據現代實驗教學特點，征集廣大學科教師對實驗...
  • 詳情介紹

一、概述：

   TC-BFTC型液壓泵、溢流閥與節流調速特性液壓實驗臺是根據現代實驗教學特點，征集廣大學科教師對實驗的建議，吸收國內外先進的液壓實驗教學特點，精心設計而成。它采用先進的液壓元件技術和新穎的模塊設計，構成了插接方便的系統組合。它滿足高等院校、中等專業院校及職業技工學校的學生對進行液壓傳動課程的實驗教學要求。

二、實驗臺特點：

1、實驗臺立式布置，液壓閥安裝在立式布置的鑄鐵面板上，同時配以壓力表及流量計顯示流量和壓力；

2、有照明裝置；

3、壓力及流量參數在正面調整，管路在背面以銅管固定連接，安全性好，管路不凌亂；

4、設備以機床標準制造，貼近工業實際，兩只對頂加載油缸用螺釘固定于臺面上，實現雙油缸對頂加載，實驗壓力可到7Mpa，臺面上設集油裝置，避免油液外漏；

5、液壓站的泵源為兩套定量泵組供油，置于罩殼圍覆的實驗臺下面，同時可進行定量泵的性能測試及可變負載的加載實驗；

6、實驗臺配詳細的實驗操作與說明書，貼近教學教材及實際；

7、設備主體框架底部裝有萬向輪，便于移動設備；

8、設備自帶所需的32號液壓油。

三、可實現的實驗項目：

1、調速閥進油調速進油調速。采用傳感器測量油缸的運行時間，測出的時間數顯表智能顯示，相比原始的手動秒表計時更加準確便捷；

2、油泵性能實驗（油泵流量特性、容積效率及總效率）；

3、溢流閥靜動態實驗（啟閉特性、壓力超調特性）；

4、節流閥的節流調速性能實驗（進油節流調速，回油節流調速，旁路系統中工作特性）；

5、液壓系統效率實驗。

四、技術規格及主要參數：

1、額定壓力：6.3 MPa，油泵采用定量葉片泵PVR1-8R-F，排量為8毫升/轉（共2臺）；

2、驅動電機：（共2臺），功率：1.5Kw，轉速:1450轉/分；

3、外形尺寸：約長x寬x高   1390×600×1700（毫米）；

4、重量：約1000公斤。
