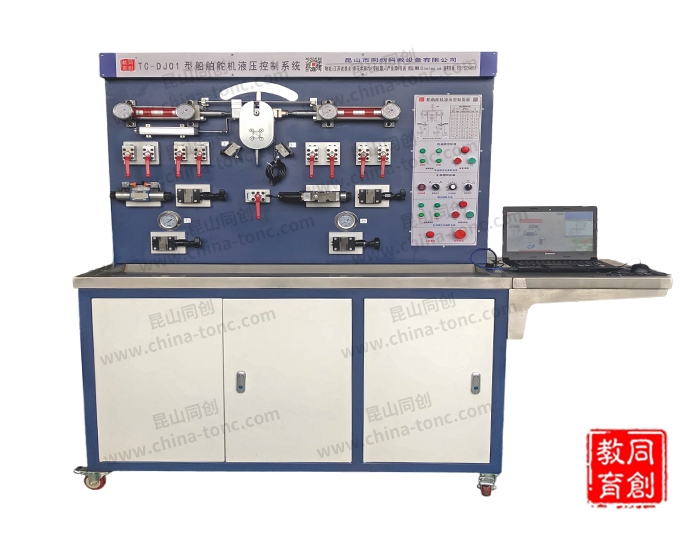

TC-DJ01型船舶舵機液壓控制系統

概述：TC-DJ01型船舶舵機液壓控制系統，依據《船舶輔機》等高校教材教學大綱要求，結合船舶企業職工培訓技...
  • 詳情介紹

一、概述：

   TC-DJ01型船舶舵機液壓控制系統，依據《船舶輔機》等高校教材教學大綱要求，結合船舶企業職工培訓技能要求，并參考實際船舶液壓舵機系統，因而設備特點突出，功能強大，完全滿足學生的教學實驗實訓及學員的技能培訓等需求。船舶舵機液壓控制系統是專為適用教學而特別設計的。舵機的轉舵機構為滑式雙油缸型結構，電動機油泵機組兩套。它主要由舵柄、油缸、撞桿、油泵機組、閥件和油箱等組成。配備的兩套電動機油泵機組，用其中一套工作就能滿足各船級社對舵機的各項規定，另一套為備用?；诫p油缸轉舵機構，對于單舵的艦船具有明顯的優點，結構簡單、重量輕、占地面積小、液壓系統簡單可靠、性能良好，給使用維修保養帶來較大的方便。

二、設備特點：

1、柜體采用SPCC冷扎板焊成，堅固美觀，實驗裝置由實驗工作臺、液壓泵站、常用液壓元件、電氣測控單元等幾部分組成。實驗工作臺鋼制，操作平臺表面采用亮面拉絲不銹鋼材質包覆，平臺背面內焊接式6mm厚槽鋼板，在做雙缸對頂試驗時，不會造成平臺表面拉伸變形。平臺表面內外落差5mm（操作側高，排油口低），平時做實驗時滴漏油液可以方便快速的從排油口排出并回收入油箱（油箱帶有過濾網），大部分廠家都是冷軋板表面噴塑，缺點，掉漆、變色發黃，不易清潔。結構牢固可靠，外觀美觀。實驗安裝面板為帶“T”溝槽形式的鋁合金型材結構，可以方便、隨意地安裝液壓元件，搭接實驗回路。模塊化結構設計，配有安裝的底板，實驗時可以隨意在通用鋁合金型材板上，組裝回路操作簡單方便；

2、功能強大。即可用于初學者的學習實驗實訓，也可用于職工的技能培訓；

3、帶有系統故障設置模塊，可以加強學員深入掌握專業知識，提高解決實際問題能力；

4、并帶有壓力過載保護裝置，防止學生誤操作，造成人身傷；

5、帶有漏電保護裝置，電氣控制帶有過流保護，防止誤操作損壞設備；

6、快速而可靠的工業快換接頭插拔式連接方式(每個接頭都配有帶自鎖結構的單向閥,即使實驗過程中接頭未接好而脫落，亦不會有壓力油噴出，保證實驗安全），并帶有安全鎖功能防止實驗過程中接頭脫節，特殊的密封接口，保證實驗組裝方便、快捷，拆接不漏油，清潔干凈；

7、液壓底板上的油路接口、名稱、圖形符號采用激光打印刻錄，更加清晰美觀。

三、實驗功能項目：

1、船舶液壓舵機的類型；

2、船舶液壓舵機的作用原理及結構；

3、泵控型液壓舵機的工作原理及組成；

4、閥控型液壓舵機的工作原理及組成；

5、船舶液壓舵機的轉舵機構；

6、船舶液壓舵機的操縱系統；

7、船舶液壓舵機的調試；

8、常見船舶液壓舵機故障處理。

四、設備主要技術參數：

1、液控柱塞泵：排量：10 ml/r    額定壓力：8MPa；

2、驅動電動機額定功率：3KW     轉速：1400r/min；

3、變量葉片泵：  排量：8.33ml/r  額定壓力；7MPa；

4、驅動電動機額定功率：1.5KW    轉速：1400r/min；

5、運行時噪音≦40DB；

6、實驗臺供電電源:            AC380V  50HZ；

7、實驗臺控制電壓:                 DC24V；

8、實驗臺尺寸（約）：1680mm×680mm×1800mm（實驗臺為立式結構，也可做成平臺結構）；

9、實驗臺重量（約）：480Kg。
