工業機器人教學實訓系統技術方案

工業機器人教學實訓系統是采用虛擬工業機器人軟件結合真實手持示教器，實現工業機器人虛擬實訓教學平臺。該...
  • 詳情介紹

一、概述：

   工業機器人教學實訓系統是采用虛擬工業機器人軟件結合真實手持示教器，實現工業機器人虛擬實訓教學平臺。該實訓系統主要用于學生根據教師傳授的工業機器人相關知識，通過手持示教器操作計算機中構建的虛擬六自由度工業機器人，鞏固所學的基礎知識、工作原理、在線編程等知識要點。

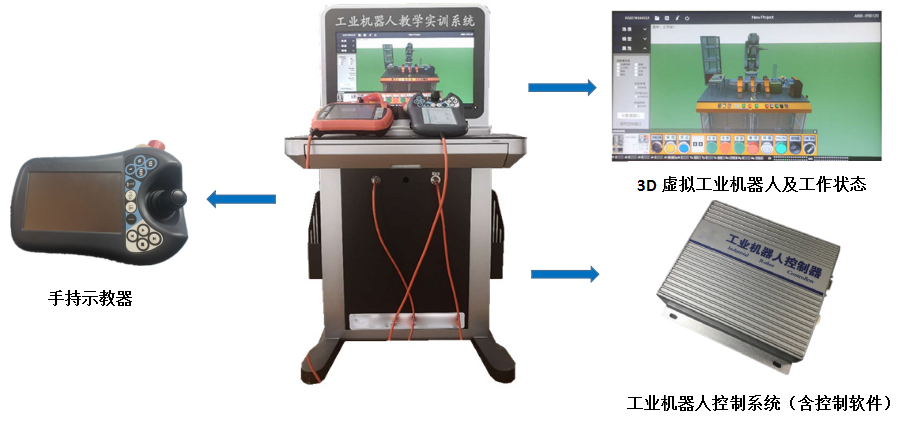

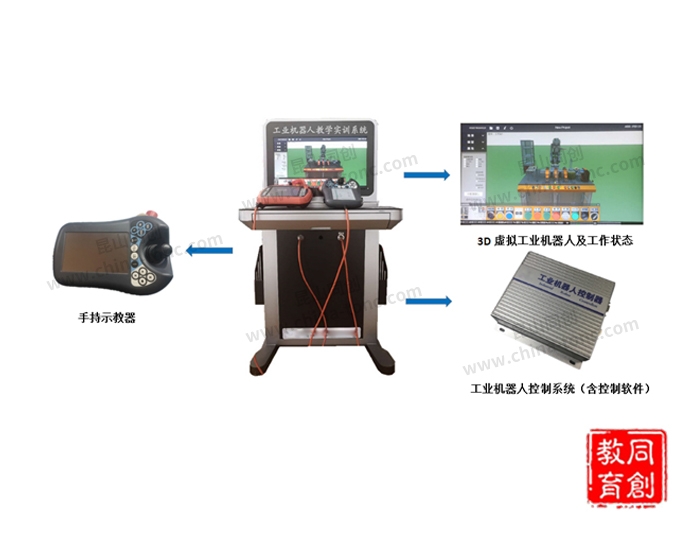

具體配置如下圖所示：


二、技術指標:

1、工業機器人教學實訓系統配置：

1.1

工業機器人控制系統

1套

1.2

虛擬工業機器人軟件

1套

1.3

工業機器人手持示教器

2套

1.4

編程平臺（計算機）

1臺

1.5

實訓桌

1臺

2、工業機器人教學實訓系統功能要求：

1）虛擬工業機器人軟件虛擬教學，即利用計算機技術構建虛擬的六自由度工業機器人，教師可以使用手持示教器，操作虛擬場景內機器人，實現虛擬環境下機器人示教、在線編程等方面知識教學；

2）該實訓系統配仿ABB、KUKA兩種不同品牌真實的工業機器人手持示教器，通過更換手持示教器能夠?qū)σ陨蟽煞N品牌工業機器人進行現場示教編程訓練。

三、可以進行的實訓內容：

1、理論教學內容：

1.1 工業機器人運動指令；

1.2 工業機器人軌跡的編寫；

1.3 工業機器人程序的創建；

1.4 工業機器人型號的選擇；

1.5 工業機器人的區別。

2、技能實訓內容：

2.1 工業機器人速度及運動模式虛擬工作場景的設置；

2.2 工業機器人運動指令的應用；

2.3 工業機器人示教點的正確記錄；

2.4 工業機器人程序的創建及編輯；

2.5 工業機器人簡單軌跡編程；

2.6 工業機器人緊急停止及恢復的應用。
