工業4.0智能工廠實驗平臺

一、概述：

該系統是一個符合中國制造2025與工業4.0相關技術要求的智能工廠及綜合教學實踐系統，利用智能控制技術、網絡通訊技術、信息物聯技術、虛擬仿真技術，實現智能化生產、智能化過程協同、智能化互聯互通、智能化資源管理、智能化質量管控等功能。系統集成生產對象的制造，組裝、質檢、打標、包裝、物流倉儲等主要生產工序，同時需集成智能CPS、MES系統，實現從客戶下單、產品排產、原材料出庫、產品制造、質量監控、成品入庫等各環節的信息化和可視化。作為教學實驗實踐系統，該系統還配備技能人才培訓所需的完整的課程體系和培訓教材，并體現出師資培訓、產學研開發等特色。

二、主要特點：

系統設計在整體上能保證達到安全可靠、功能齊全、性價比高、操作維護簡便等特點；

1、先進性：系統充分融合當今智能制造設備所包含的主要元素，集PLC技術、機器人技術、個性化定制、柔性生產技術、工業物聯網系統、網絡信息技術、機器視覺技術、RFID技術、智能倉儲技術、AGV小車轉運技術、虛擬仿真技術等眾多先進技術于一身，以展現當前最新發展水平，適應時代發展的要求；

2、可靠性：系統采用被行業認可的知名品牌和設備，充分考慮學校智能制造實驗室的實際需求和技術發展趨勢，設計和選用功能與要求均宜于智能制造實驗室建設的系統配置方案，通過嚴密、有機的組合，實現最佳的性價比，確?？煽啃耘c實用性；

3、可擴展性：系統采用模塊化配置，便于集中管理與分散控制，總體結構應保證系統的兼容性和可擴展性；

4、安全性：系統具有接地保護、過載保護、短路保護、漏電保護、誤操作保護等功能，安全性符合相關的國標標準，所有材質均符合環保標準，所有元器件滿足國家CCC認證。

三、主要結構：

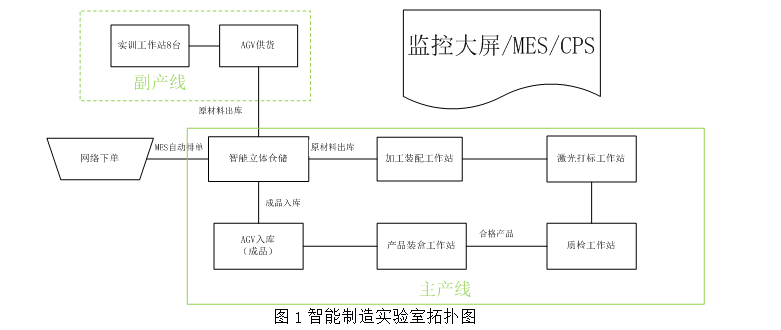

實驗室主要包括兩部分，其拓?fù)浣Y(jié)構圖可參考圖1。

1、智能制造主產線：主產線以電機應用產品為生產對象，研究工業4.0在智能制造過程中的要素、關鍵應用技術、產線柔性化生產以及物理系統和信息系統集成技術，包括網絡下單區、加工裝配工作站、質檢工作站、打標工作站、裝盒工作站、AGV、輸送線、立體倉儲、監控大屏。

2、智能制造副產線：副產線包括AGV、2臺實驗工作站

1）加工裝配工作站采用機器人完成產品加工和自動裝配工藝，包括：自動上料、視覺檢測、機器人裝配、自動鎖螺絲、下料；

2） 激光打標工作站采用激光雕刻機對固定標識以及客戶個性書寫內容進行展示，包括上料、雕刻、緩沖、下料；

3） 質檢工作站采用機器人實現產品質量檢測，如：產品功能檢測、外觀機器視覺檢查，檢測后如需繼續裝配可增設裝配功能，展示產品質檢過程，包括：上料、功能檢測、機器視覺外觀檢查、合格放行、不合格品下線；

4） 產品裝盒工作站采用機器人完成產品裝盒，通過自動貼標機打印二維碼及貼標，綁定產品標識與生產過程，包括：底盒上料、產品入盒、合上蓋、打印貼標，成品放入AGV小車；

5） 智能立體倉儲：用于原材料和成品的存儲，通過合理區域規劃達到有序擺放，實現產品的快速出庫入庫，保證生產速度；

6） 實驗工作站：該站以主產線產品裝配功能為基礎，完成主產線半成品的裝配，具備機器人通用實驗功能（配置機器人后）、PLC控制實驗功能和虛實結合訓練功能。

   機器人通用實驗功能：如機器人示教、定位、工件抓取、工件擺放、視覺分揀、裝配、碼垛等多種擴展實驗。實驗站自帶通用實驗物件，也可通過AGV與智能倉儲連接，實現主產線產品原材料的物料配送(能展示實驗單機與主產品生產線通過AGV傳遞產品物件，單機除能加工處理AGV傳遞的物件加工，還能自成系統完成與主線無關的物件對象的實驗項目)。

PLC控制實驗功能：如PLC認知實驗、傳送帶控制、直線運動位置檢測、定位控制、電機運動控制、交流伺服驅動器控制實驗等：

1）物流系統：智能物流系統貫穿于整個生產線單元，包括：連接各個工作站的自動輸送線和AGV系統；

2）監控大屏：在大屏幕上展現本智能制造生產線加工裝配、激光打標、質量檢測、成品裝盒以及倉庫物流的整個生產全過程和生產數據。

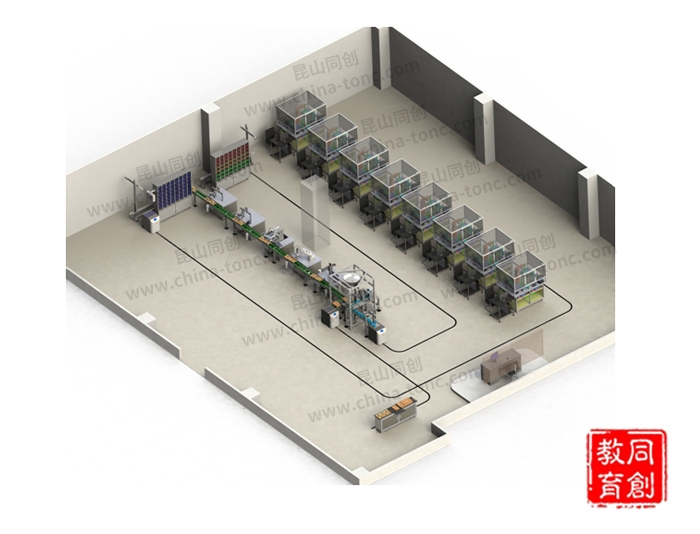

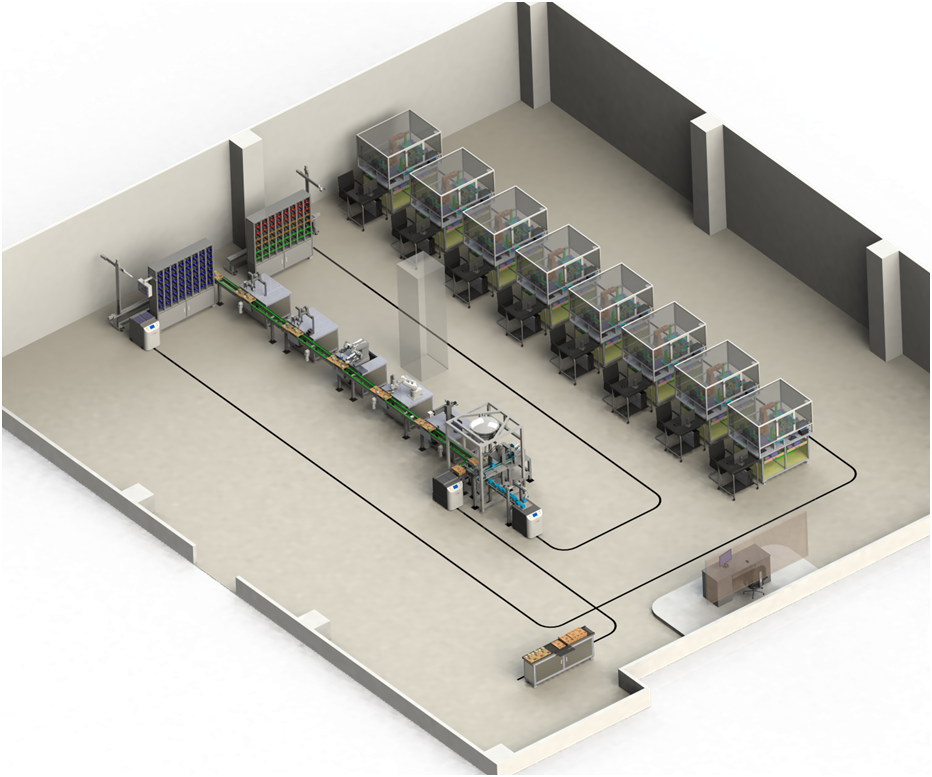

智能制造實驗平臺效果圖（僅供參考）

四、運行方式：

產線生產過程無需人員參與，全自動運行，包括互聯網下單、MES生產管控、原材料出庫、加工裝配、個性化打標定制、質量檢測、成品裝盒、成品入庫、數字孿生同步仿真。

1、  用戶在“互聯網訂單系統”上選擇產品種類或輸入個性簽名；

2、  “互聯網訂單系統”下發用戶訂單并與MES系統自動同步；

3、  MES自動生成工單，同步倉儲管理系統完成原材料出庫，并下發至與工單相關的工作站；

4、  MES根據生產工藝及各單元生產狀況，調度物流系統實現半成品在產線各工作站間的流轉，并記錄生產過程和展示生產進度；

5、  整線（數字孿生系統+物理工作站）根據生產指令，進行產品的生產和裝配，其中：

 1) 數字孿生系統與物理系統同步，通過大屏以三維虛擬仿真的形式展現生產全過程和生產數據；

 2) 倉庫物流單元：預先將產品部件分類擺放入自動倉庫原材料庫位；

 3) 成品庫和原材料庫公用，分別設定不同庫位存放，各庫位設置物料傳感器，自動檢測庫位狀態，材料信息統一由倉儲管理系統記錄；

 4) 出庫材料由高速堆垛機負責，經AGV或輸送線運送至相關工站，入庫成品經AGV由裝盒工作站運送至倉庫，根據入庫指令入成品庫位；

 5) 產線各工位按照MES系統要求，完成加工裝配、打標、質檢、包裝等過程。
