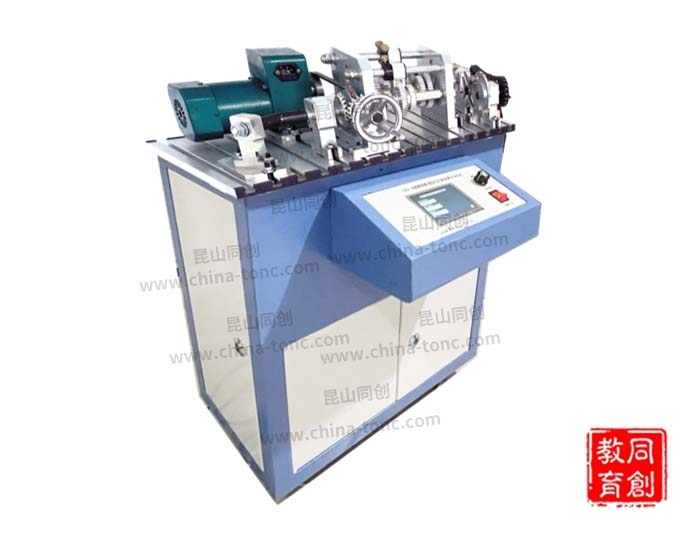

TC-BJC型機械系統傳動創新組合設計、測試分析實驗臺

一、功能及特點要求：

1、實驗臺為箱體落地式結構四角裝有地腳螺絲和腳輪方便固定與移動，裝有與九級變速箱，可以輸出九種不同的轉速，同時可改變轉動方向；

2、實驗臺配有齒輪傳動機構、帶傳動機構、鏈傳動機構、槽輪機構、曲柄搖桿機構、曲柄滑塊機構、凸輪機構等?？善囱b單一傳動系統或各種組合機械傳動系統；

3、實驗臺提供十種典型組合機械傳動機構拼裝方案，方便進行快速搭接組合。且可隨意在安裝位置允許的情況下，進行新的組合。方便學生進行機械傳動方案創新設計，拼裝可實現不同運動要求的機械傳動系統，培養學生的創新實踐能力；

4、除配有單相交流減速電機外還實驗配備了手輪，可實現手動驅動方式，方便學生安裝調試或進行手動的機械系統運轉；

5、使用角位移傳感器可測試單一傳動系統或組合機械傳動系統傳動特性參數及規律曲線，使學習者可清晰地分析到傳動機構傳動軸輸入與輸出轉速及回轉不勻率等運動參數的變化；

6、實驗臺在單個或多個組合運動機構搭接完成后，根據需要方便地安裝上角位移傳感器，使用配套的測試分析儀與軟件可對該實驗臺曲柄搖桿裝置、曲柄滑塊裝置、凸輪裝置等單個或多個機構的角位移、角速度、角加速度等運動參數及規律進行測試；

7、要求系統軟件應包含實驗教學，生動的展示實驗?zāi)康?、?shí)驗原理、實驗內容，包括完整的實驗操作流程，顯示和記錄實驗數據，并自動輸出實驗報告，能脫離實驗臺完成虛擬實驗演示。軟件通過一步步的實驗指導，展示實驗臺實驗過程，讓學生快速學習實驗的操作流程。具有綜合性、開放性的特點。

二、虛擬化實驗功能要求：

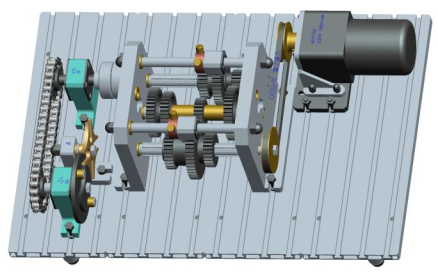

1、要求系統軟件建有三維零件庫，提供與實驗臺20種典型傳動機構完全一致的虛擬化功能，能實現三維組態，三維動態地展示實驗狀態和實驗控制過程；

2、三維場景中的所有零件外形及結構狀態、組件編號必須和實物實驗臺提供的真實零件完全保持一致，使虛擬實訓練過程更貼近于實物。

三、典型機械傳動機構拼裝方案要求：

1、典型單一傳動系統拼裝搭接：

（1）九級變速傳動搭接；

（2）圓錐齒輪傳動搭接；

（3）帶傳動搭接；

（4）鏈傳動搭接；

（5）槽輪機構搭接；

（6）曲柄滑塊機構搭接；

（7）曲柄搖桿機構搭接；

（8）曲柄導桿機構搭接；

（9）平底直動從動件盤形凸輪機構；

（10）滾子擺動從動件盤形凸輪機構。

2、典型組合傳動創新設計搭接方案：

（1）電機—多級圓柱齒輪減速--V帶---圓錐齒輪---九級變速箱—滾子鏈—彈性聯軸器—槽輪組合傳動機構；

（2）電機--多級圓柱齒輪減速--彈性聯軸器--圓柱齒輪--圓錐齒輪--槽輪—V帶組合傳動機構；

（3）電機—多級圓柱齒輪減速--彈性聯軸器--V帶—滾子鏈組合傳動機構；

（4）電機—多級圓柱齒輪減速--圓錐齒輪---九級變速箱---彈性聯軸器組合傳動機構；

（5）電機--多級圓柱齒輪減速--彈性聯軸器--圓柱齒輪--圓錐齒輪--槽輪組合傳動機構；

（6）電機--多級圓柱齒輪減速--彈性聯軸器--曲柄滑塊組合傳動機構；

（7）電機--多級圓柱齒輪減速--彈性聯軸器—曲柄導桿組合傳動機構；

（8）電機--多級圓柱齒輪減速--彈性聯軸器--曲柄、搖桿組合傳動機構；

（9）電機--多級圓柱齒輪減速--彈性聯軸器--圓柱齒輪—平底直動從動件盤形凸輪組合傳動機構；

(10)電機--多級圓柱齒輪減速--彈性聯軸器---圓柱齒輪傳動—滾子擺動從動件盤形凸輪組合傳動機構。

四、主要技術參數要求：

（1）交流帶減速器電機：N=30W  輸出轉速n=48轉/分 ；

（2）光柵角位移傳感器：360柵/轉  1個/套；

（3）光柵角位移傳感器：1000柵/轉  1個/套；

（4）電源：220V交流/50HZ；

（5）外形：≥600×550×1000（㎜）；

（6）重量：≥46kg。
