一、概述:
TC-GY04B型電液數字液壓伺服測控系統是根據部分高校和科研機構客戶的特殊需求,按照國家標準《電液數字伺服閥試驗方法》、高等院校電液數字伺服系統有關實驗規范要求設計而成??梢詫崿F(xiàn)對液壓傳動控制中的電液伺服控制系統的實驗教學及研究。針對研究液壓伺服控制系統特性而開發的實驗測試設備。
二、實驗項目:
1、伺服缸的結構及工作原理;
2、伺服缸的特性實驗;
3、位移傳感器的工作原理;
4、電液數字伺服閥的結構及工作原理;
5、電液數字伺服閥的特性測試;
6、電液數字伺服閥的流量特性實驗;
7、電液數字伺服閥控制器的輸入輸出特性的物理意義和測試方法;
8、電液數字伺服閥的力控制系統性能實驗。
三、主要技術特點:
系統額定工作壓力:10Mpa;雙泵組合;泵源AC 380V;控制電壓:DC24V;組合方式搭接。
1、能夠完成伺服閥的特性實驗、伺服系統的閉環控制實驗、伺服系統的開環控制實驗(階躍信號響應、正弦信號響應)等實驗項目;
2、采用數據采集系統,可進行實驗數據采集、實驗數據分析處理、激勵信號發生、等功能,要求軟硬件齊全、界面友好。數據采集板卡采用32通道模擬輸入、16通道數字輸入和1路模擬輸出;
3、靜態流量測量精度<2%,動態流量測量頻帶寬度>50Hz,壓力測量精度<2%,壓力測量頻帶寬度>50Hz;
4、泵站額定流量:10L/min×2。

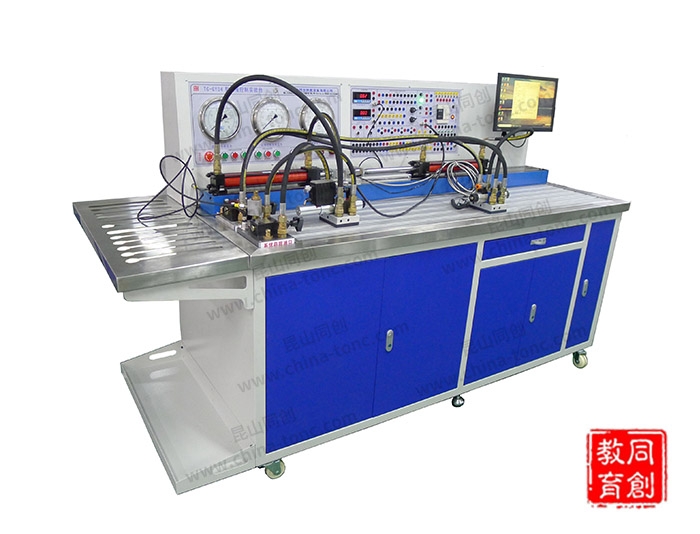

四、實驗裝置組成 :
實驗裝置由實驗工作平臺、液壓泵站、液壓系統元件、電氣測控系統、計算機測控系統等幾部分組成。
一) 實驗工作平臺:
實驗工作臺鋼制,操作平臺表面采用亮面拉絲不銹鋼材質包覆,內外落差5mm(操作側高,排油口低),平時做實驗時滴漏油液可以方便快速的
從排油口排出并回收入油箱(油箱帶有過濾網),大部分廠家都是冷軋板表面噴塑,缺點,掉漆、變色發黃,不易清潔。平臺式,可以方便、隨意地安裝液壓元件,搭接實驗回路。液壓底板上的油路接口、名稱、圖形符號采用激光打印刻錄,更加清晰美觀;
工作臺尺寸(約):2460mm×850mm×1400mm。
二)液壓泵站系統額定工作壓力:6.0Mpa。
1)電機—泵裝置(2臺):
變量葉片泵-電機1臺:
變量葉片泵:公稱排量8.33mL/r,容積效率 90%;
電機:三相交流電壓,功率1.50KW,轉速1450r/min;
定量葉片泵-電機1臺:
泵:高壓葉片泵,公稱排量 8mL/r,壓力 7Mpa;
電機:三相交流電壓,功率2.2KW,轉速 1450 r/min;運行時噪音≦50DB。
(2)冷卻器(1臺):
壓力:1.4Mpa,流量:20L/min;
功率:65W,電源:220V。
(3)油箱(600x450x300mm):公稱容積80L;附有液位、油溫指示計,濾油器等。
三)液壓系統元件:
電液數字伺服閥,伺服油缸,普通油缸,液壓馬達,調壓閥,蓄能器等。
四)電氣測控系統:
各種流量、壓力、溫度、位移、扭矩等傳感變送器。
五)計算機測控系統:
1) 計算機主機:主流品牌計算機,液晶顯示器;
2)多功能數據采集卡:采用16通道、12位精度的數據采集卡;
3)測控系統軟件(數據處理、監控、輸出、顯示、繪圖、打印、管理等)。
