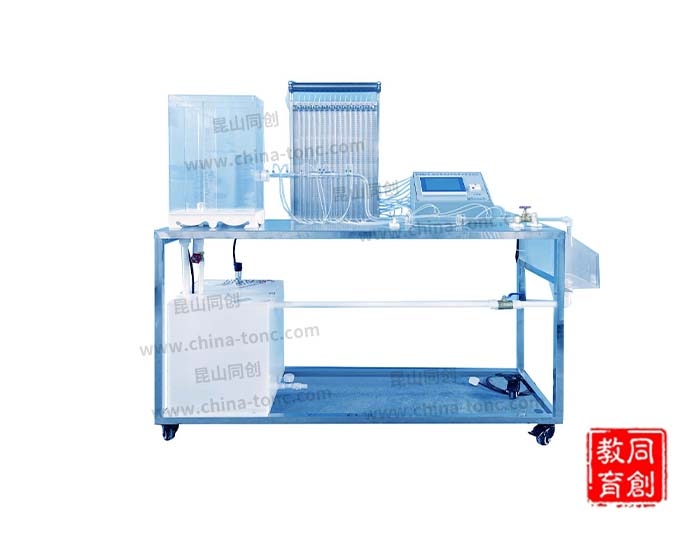

TC-T081Ⅱ 型數字型自循環伯努利方程實驗儀

  • 詳情介紹

一.實驗功能：

1.用于實驗分析研究管流總水頭與測壓管水頭的沿程變化規律及位能、壓能、動能，損失能之間的轉換關系；

2.定量測量實驗——驗證伯努利方程，以及能量方程適用性分析；

3.定性分析實驗——演示測壓計直接顯示的總水頭線與測壓管水頭線，均勻流與非均勻流斷面上動壓強分布以及沿程能量轉換規律等；

4.設計性實驗——變水位對喉管真空度影響；

5.驗證等Re數下達西公式實驗，驗證局部水頭損失公式實驗；

6.展示斷面平均流速與點流速之間關系；

7.文丘里流量計應用機理及實踐。

二.技術指標：

1.裝置工作環境：常溫、常壓下運行；

2.實驗所用的流體--水為自循環設計，水壓穩定波動小，精確度：±5；

3.工作電源：電壓AC220V、50HZ，單相三線制，功率≤500w；

4.304不銹鋼臺面、不銹鋼框架實驗臺（30*30mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）；

5.裝置外形尺寸：1750×450×1460mm。

三.主要配置及參數：

1.恒壓水箱：透明有機玻璃精制，350×180×500mm，配有溢流板，穩壓孔板,穩壓溢流口；

2.伯努利實驗管：透明有機玻璃管，規格φ20×3mm，變高程、變管徑，總長1200mm，流量可通過管道上閘閥調節；

3.回水箱：250×160×130mm，可配合秒表、量筒測量流量；

4.蓄水箱：10mm厚白色PP板，尺寸400×390×450mm；

5.低噪音循環防腐水泵：電壓220V、功率45W、揚程2.7米、流量2500L/h；

6.溫度傳感器1個：分度號PT100，測量精度0.1℃，測溫范圍：-200℃~420℃；

7.傳感器15個：壓力傳感器量程-10~10KPa；飛思卡爾壓差傳感器0~10KPa，每秒采樣率800kSPS，轉換速率快，響應時間短（1ms）；

8.測壓板：背板為304不銹鋼板印刷標尺、讀數精度1mm；測壓管15根：透明有機玻璃管，規格Φ10*1.5mm；

9.PLC、7英寸彩色觸摸屏：所有數據顯示在液晶屏上，便于觀察每個數據的即時變化；

10.電源控制系統：雙面亞光密紋噴塑電控箱1只，控制箱面板采用深藍色楷體；開關電源；正泰電器：帶燈自鎖按鈕開關、漏電保護空氣開關等組成；

11.提供實驗報告測試樣本（作調試驗收標準）。
