TC-SBC型水泵測試系統

該自動測試系統為高精度水泵通用測試系統,采用電測法測功,適用于開式測試系統和閉式測試系統。根據國家標...
  • 詳情介紹

一、系統概述:

        該自動測試系統為高精度水泵通用測試系統,采用電測法測功,適用于開式測試系統和閉式測試系統。根據國家標準 GB/T3216-2016《回轉動力泵水力性能驗收試驗 1 級、2 級和3級》要求設計制造。數據采集系統采用集成電路,誤差小,精度高,試驗臺精度可達GB/T3216-2016 規定的 1 級要求。

二、適用范圍:

本測試系統能完成普通離心泵、混流泵、軸流泵、化工離心泵、塑料離心泵、磁力離心泵、屏蔽離心泵、熱水離心泵、石油化工離心泵、多級離心泵、渣漿泵等各種類型泵的特性試驗。主要包括:

1)泵的能量特性試驗;

2)泵的汽蝕特性試驗;

3)電機的有關性能試驗;

4)泵的振動和噪聲測量。

三、測試系統主要技術參數:

3.1 測試系統測量范圍:

(1)最高試驗揚程:40m;(可大可小,儀器不受影響);

(2)最大試驗流量:160m3/h; (可大可小,儀器不受影響);

(3)最大電機功率:三相 30kW、單相 1.5kw(可大可小,儀器不受影響);

(4)試驗轉速: 轉速傳感器/根據變頻器確定。

3.2測試系統布置:

(1)測試管路出口管路主要由 3條試驗管路組成,出口管路直徑分別為:DN25、DN50、DN100采用電磁流量計測試流量、采用電動閘閥或手動閥調節流量。(2)測試管路進口管路為 DN25、DN50、DN100,當泵的進口直徑與管路不匹配時,采用變徑管連接;當泵的出口直徑與管路不匹配時,采用變徑管連接。

3.3主要測試儀器設備及功能:

(1)流量測量:采用電磁流量計,規格分別為:DN25、DN50、DN100各一只,共計 3只。(可根據實際需要選擇,儀器不受影響);

(2)揚程測量:采用 WT3000 型智能壓力變送器。根據不同測量范圍配置-100kPa~+100kPa一只 ,0kPa~1000kPa各一只,共計 2只;(可根據實際需要選擇,儀器不受影響)

(3)功率測量:采用電測法(損耗分析法)或扭矩法;

(4)試驗電源:控制柜采用軟啟動/變頻;(根據實際要求)

(5)控制室內設集中控制臺一套,配一臺泵參數測試儀及一臺專用計算機和打印機;

(6)轉速測量:采用感應傳感器測量電機的轉速;變頻運行時根據變頻器確定轉速;

(7)本測試系統均能電腦自動采集數據并自動完成運算處理,繪制特性曲線并打印測試報告。

四、測控系統:

試驗區域由一個控制臺進行水泵的調控試驗并集中于中心控制室。試驗程序的操作方式為控制臺臺面手動按鍵。

控制臺臺面上的主要功能鍵包括:

(1)電機—水泵轉向功能鍵,任意控制電機—水泵的旋轉方向,使水泵正常運行;

(2)試驗功率選擇功能鍵,根據試驗功率大小,任意選擇電流互感器的配比,以滿足試驗功率的測量要求;

(3)電機起動方式功能鍵;

(4)電動閥門功能鍵,可控制每一條管路上出口電動閘閥和進口電動閥的不同開度,以便達到所需要的試驗流量和進口真空度;

(5)調壓器功能鍵(如有),對小功率的電動機—水泵可將電壓調整到額定電壓下(避免電壓波動影響測量的準確性)進行電動機的空載試驗、電機負載和水泵性能試驗,以及水泵的汽蝕試驗;

(6)停止功能鍵,試驗結束后按停止健,使機組處于停止?fàn)顟B(tài),然后進行電機繞組的熱態直流電阻的測量;

(7)總停功能鍵。為了確??刂葡到y(tǒng)的安全,按下總停功能鍵,使外接電流與控制系統隔離。

五、電腦自動控制與采集系統:

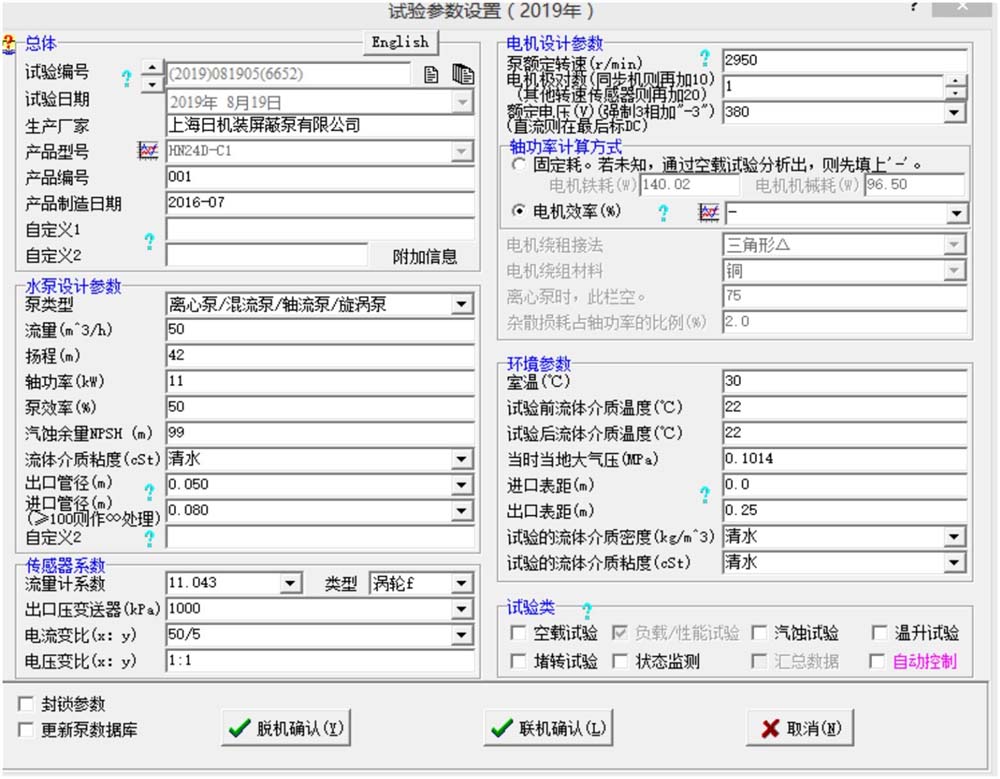

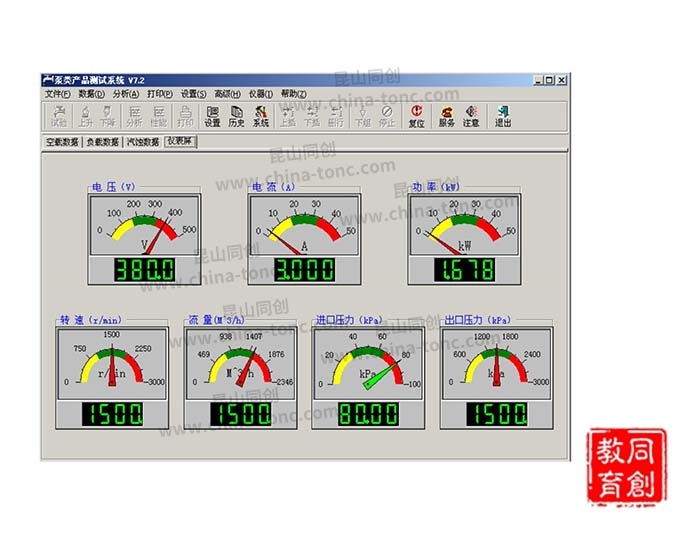

本系統的計算機自動采集與數據處理主要由測量與控制、數據處理軟件組成。軟件系統采用 C++編寫,操作平臺為 Windows系統、人機接口友好、功能強、自動化程度高,動幾下鼠標即可完成整個試驗過程,得到完整的試驗報告。整個系統為模塊式設計,以便合理清晰調試和維護方便等。試驗過程中,軟件會自動實時跟蹤并顯示泵的相關曲線,供操作者監視整個試驗過程。必要時可對試驗過程進行人工監控。


六、工作說明

(1)負責電氣系統的設計和調試。包括配電控制柜、操作臺的設計、制造和調試,提供配電控制柜和操作臺設計圖紙;

(2)負責機械管路系統的設計,提供機械管路設計圖紙。機械管路、電磁流量計、閥門等均由甲方安裝完成;

(3)提供泵參數測量儀 1臺、數據處理軟件 1套,并負責安裝調試;

(4)為企業測試人員提供免費培訓,能熟練操作測試系統;

(5)測試系統調試過程中需企業技術人員全程配合協調;

(6)具體內容根據用戶需要設計開發集成,具體工作范圍雙方協商。
