TC-JGB型機構運動方案創新拼裝及仿真實驗臺(4臺/套)

  • 詳情介紹

一、主要技術參數:

1、驅動交流電機功率N=90W,轉速n=10 r/min;

2、交流直線電機功率N=25W,轉速n=10rpm,行程L=700

3、連桿從50-350mm不等,長度可無級調節;

4、帶傳動比為11.5,鏈傳動比為11.3;

5、正齒輪各三種m=2.  Z= Z=28、34、42、51;

6、外形尺寸:1000×400×650mm

7、重量:25kg。

二、基本配置:

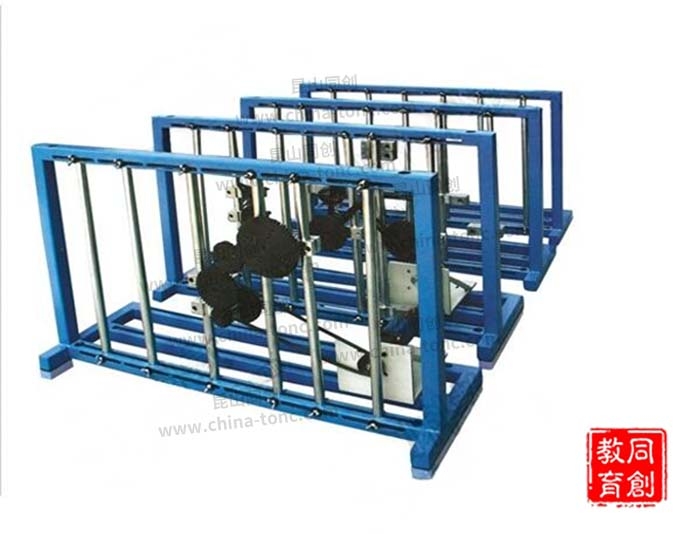

1、每套實驗臺配有4臺機架;

2、驅動交流電動3個,交流直線電機1個;

3、軸類提供了100多個零件,主要供實驗時安裝各種迴轉體零件及輔助作用;

4、接頭類零件保證在實驗時,組合各種構件及連桿機構和傳動機構的需要;

5、連桿共有五種56個零件,連桿為長方形,基本連桿中最短為50mm,最長為350mm,可用于各種拼接,如組成五種平面低副Ⅱ級桿組和四種平面低副Ⅳ級桿組,超過350mm的桿可另行組裝連接加長而成;

6、齒輪齒條類零件:

⑴正齒輪各三種,M=2,α=20°Z=2834、4251;

⑵齒條一種4個零件:與齒輪模數相等,可通過連接件與齒輪配合使用,可組裝內齒條機構。

7、特殊傳動零部件:

1)凸輪組件(凸輪推回程均為正弦加速度運動規律)1套;

2)槽輪及撥盤組件1套;

3)棘輪及組件1套;

4)鏈輪鏈條1;

5)不完全齒輪1對(m=1.5);

6)配套工具、虛擬軟件光盤、使用說明書及實驗指導書各一套;

7)設備配有4個零部件存放箱。

8、軟件說明:

 1)實驗臺所有零部件的三維實體圖

 212種運動副拼裝方案;

 314種工程機械原理拼裝方案

 421種平面機構運動仿真動畫;

 59種三維機構運動仿真動畫;

 6)拆卸分解過程爆炸演示。

三、實驗臺實驗內容:

1、內燃機機構;

2、鄂式破碎機;

3、曲柄搖桿與搖桿滑塊機構;

4、泵;

5、攝影升降機

6、刨床導桿機構

7、具有急回特性的四桿機構;

8、近似勻速輸出的往復運動機構;

9、曲柄增力機構;

10、可擴大行程機構;

11、織布開口機;

12、曲柄搖桿型插床機構;

13、縫紉機導線、導針機構;

14、近似勻速輸出的往復運動機構;

15實現有近似停歇過程的機構;

16、壓力表指示機構;

17、攪拌機機構;

18、送紙機構;

19、自動車床送料機構;

20、雙向加壓機構;

21、兩側停歇的移動機構;

22、曲柄滑塊機構與齒輪齒條機構的組合;

23、導桿齒輪齒條機構。

24、多桿行程放大機構;

25、六桿機構;

26、雙擺桿擺角放大機構

27、轉動導桿與凸輪放大升程機構;

28、起重機機構;

29、鑄錠送料機構(翻轉機構)

30、擺動導桿型插床的插削機構;

31、曲柄搖桿型插床的插削機構

32、沖壓送料機構

33、蒸汽機機構

34、實現給定軌跡的機構

35、壓包機

36、飛剪;

37、內燃機;

38、凸輪機構;

39、齒輪齒條機構;

40、間歇機構。

四、性能特點:

1、根據機構組成原理和桿組(包括高副桿組)迭加原理設計,能使學生通過實驗進一步掌握機構組成理論,熟悉桿組概念和機械傳動的基礎知識,為創新設計奠定良好的基礎;

2、可組成性能各異的組合機構和機械傳動系統,有利于培養學生機械傳動系統方案的設計能力;

3、本實驗裝置各傳動系統層次分明,聯接可靠,不會產生構件之間的運動干涉或脫離,且能手動也可電動。

五、造型及表面處理:

1、大氣美觀、實物感強、加工精細、無毛刺;

2、金屬外露件鍍鉻,表面光亮無銹斑;

3、鋼制件精加工表面均作防銹處理。
