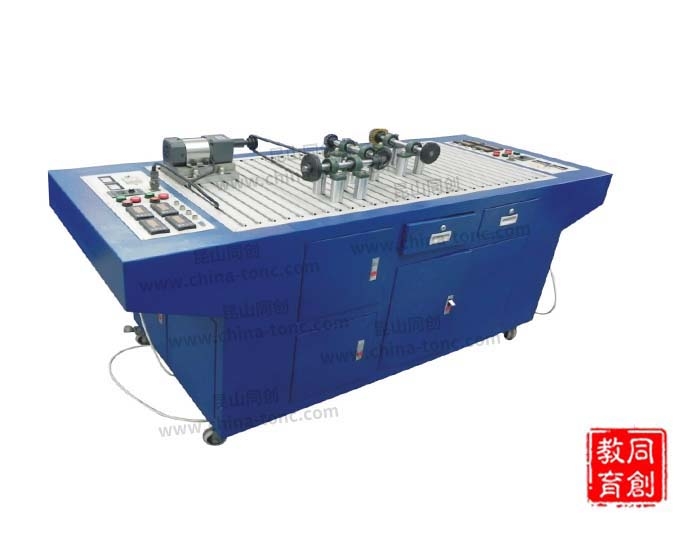

TC-JGD型機構系統搭接與測試實驗臺

  • 詳情介紹

一、概述

TC-JGD型機械系統搭接與測試實驗臺是TC-JGD型機械系統搭接實驗臺全面升級的新一代產品,在TC-JGD型機械系統搭接實驗臺的基礎上增加了轉速傳感器、位移傳感器、角位移傳感器、擺動傳感覺器等多種機構傳動系統測試所需的高精度傳感器,從而滿足測試不同傳動系統、不同搭接方式的傳動性能,并實時生成實時曲線、數據報表、數據存儲打印、曲線存儲打印等功能;

TC-JGD機械系統搭接測試分析實驗臺的功能主要是為學生提供了手動拼裝復雜機械系統的實訓平臺,讓學生設計并拼裝可實現不同運動要求的復雜機械系統。同時實驗臺在主要構件上設計了安裝傳感器的位置,并配備了檢測系統和數據處理軟件,學生可通過運動參數變化曲線,了解不同復雜機械系統中的運動構件的運動規律和運動學特性;因此,工科類大專院校要實現創新教育,在機類的《機械原理》和《機械設計》及非機類的《機械設計基礎》課程教學將要結束時,讓學生進行復雜機械傳動系統創新綜合實驗是必不可少的;

實驗臺總體結構該實驗臺安裝平臺主要由直流電機、傳動部分(帶傳動、鏈傳動)、定軸輪系搭接元件、周轉輪系搭接元件、平面連桿機構搭接元件、活動支座及安裝平臺組成。學生可自行創新設計機械系統傳動方案或參考本說明書提供的典型拼裝方案的裝配圖,拼裝可實現不同運動要求的復雜機械傳動系統。

二、主要特點:

1)安裝平臺采用標準T型槽鋁合金型材拼接而成,活動支座間的距離可任意調節,搭接靈活機動,可拼裝由帶傳動、鏈傳動、定軸 輪系、周轉輪系、平面連桿等機構組裝的各種不同類型的復雜機構系統;

2)所有傳動輪系采用光桿支承,緊定螺釘固定,調節方便快捷,因此,搭接速度快;

3) 該實驗臺和聯接方式具有設計巧妙,使用調節范圍大,拆裝輕松方便,結構緊湊,元件之間的通用性好,拼裝方案多等特點;

4) 可組成性能各異的機械傳動系統,有利于培養學生機械傳動系統方案的設計能力;

5) 該實驗臺是一種全開放式實驗臺,可同時供多名學生四周安裝、調試實驗,可有效利用實驗設備和減少實驗室占地面積;

6) 配置了高精度的轉速傳感器、直線位移傳感器、角位移傳感器、擺動傳感器等多種測量傳感器,使得測試數據精確可靠。

三、實驗內容:

(包含了基礎機械傳動系統的任意搭接實驗、傳動性能測試實驗等)

1)帶傳動;                 11) 偏心輪曲柄對心滑塊機構;

2) 鏈傳動 ;                 12)  偏心輪曲柄偏置滑塊機構;

3) 圓柱直齒輪傳動;            13)  齒輪曲柄搖桿機構;

4) 圓柱斜齒輪傳動 ;           14)  偏心輪曲柄搖桿機構;

5) 圓錐直齒輪傳動 ;           15)  多級傳動系統1;

6) 蝸桿、蝸輪傳動 ;           16)  多級傳動系統2;

7)多軸齒輪傳動1 ;            17) 多級傳動系統3;

8)多軸齒輪傳動2 ;            18) 綜合傳動系統1;

9)萬向聯軸器傳動 ;           19) 綜合傳動系統2等;

10)齒輪曲柄滑塊機構。

四、主要配置及技術參數:

1)直線位移傳感器  精度:0.2%  量程:0-200mm  輸出電壓:0-5V  1只;

轉速移傳感器   精度:0.2%  脈沖數:360     輸出電壓:0-5V  2只;

角位移傳感器   精度:0.2%  脈沖數:1000    輸出電壓:0-5V  1只;

2)測試軟件配送1套;

3)供電電源:220V 50HZ;

4)直流調速電機:200W ;

5)調速范圍:0-120rpm;

6)實驗臺外型尺寸:2000x800x860;

7)實驗臺重量:約165(KG)。
