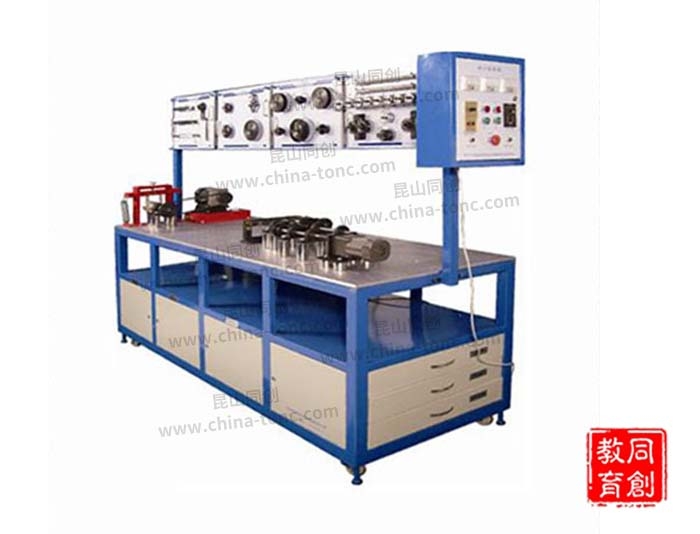

TC-JYDJ-A型機械系統創新搭接及運動分析實驗臺

一、概述：

該設備以機械基礎創新、教學、實驗、培訓新理念，運用模塊化、人機工程學設計理論，高精度制造技術制造而成。配有多媒體模擬實驗教學軟件，是學習者鞏固機械基礎理論和培訓掌握機械安裝、調試、測量的實際操作技能的必備實驗設備（大學本科、?？七m用）。

1.通過實驗將枯燥的機械概念通過實體的運行得到直觀體現。使學習者獲得學習的興趣和理論概念的鞏固；

2.通過實驗使學習者建立起清晰的機械裝配、安裝調整及同軸度、平行度等形位公差的概念；

3.通過實驗獲得對分析、評判處理機械加工誤差、裝配誤差等系統綜合誤差對機械傳動性能影響的實際能力；

4.通過實驗使學習者學會和掌握機械工卡量具的使用和獲得長度測量、角度測量等尺寸與形位公差測量的相關知識；

5.該設備可供6-8個學生雙面操作，零件存放有序，便于實驗和管理。

二、實驗內容：

1.機械傳動系統的組成；

2.鏈聯接的安裝與測量；

3.動力傳輸系統的安裝；

4.V型帶傳動的安裝與調節；

5.鏈傳動的安裝與調節；

6.直齒輪傳動的安裝與調節；

7.多軸傳動的安裝與調節；

8.符合標準與加工超差傳動件的性能對比分析；

9.有軸向力傳動零件的搭接與運轉分析；

10.曲柄搖桿工作系統的搭接、運轉與分析；

11.曲柄滑塊工作系統的搭接、運轉與分析；

12.帶傳動與齒輪傳動組合；

13.齒輪傳動與鏈傳動組合；

14.帶與鏈傳動組合；

15.V帶傳動與曲柄滑塊機構組合；

16.鏈傳動與曲柄連桿機構組合；

17.車輛綜合傳動系統組合實驗；

18.物流綜合傳動系統組合實驗。

三、功能與特點：

1.本實驗臺能夠進行單軸的安裝分析、共線軸系、平行軸系的聯接與運轉測量、帶傳動、鏈傳、齒輪傳、機械傳動系統的安裝、測量以及對比分析。不同轉速、載荷條件下的簡單特性比較；

2.本實驗臺突破了傳統軸系搭接的靜態理念，在軸系搭接完成后，通過實際運轉，體驗安裝的相關問題；

4.在安裝過程中，掌握相關工業測量量具的使用，直接提高動手能力；

5.多種傳動類型的比較分析，充分理解不同傳動類型的特點及其適用范圍；

6.配備了詳盡實驗指導書，多媒體模擬實驗教學光盤。

四、系統主要技術參數：

1.實驗臺外形尺寸：2200×800×2000mm；

2.交流大電機YY7114   交流電源U=220V；N=250W   n=1440rpm；

3.交流調速小電機90YY60-2CT/90JB   交流電源U=220V；N=60W    n=0-300rpm；

4.多用水平儀（可測水平、垂直、45度）。

五、系統主要配置及參數：

1.游標卡尺 0-150mm  1件；

2.外徑千分尺 0-25mm  1件；

3.組合角尺 0-102mm  1件；

4.百分表 0-10mm     1件；

5.磁性百分表座      1件；

6.塞尺 0.0381-0.635mm（測量范圍 ） 1件；

7.水平儀 90mm  1件；

8.多用水平儀 230mm  1件；

9.數字轉速表 5-999.9；1000-99999rpm  1件；

10.帶張力測量儀  1件；

11.交流大電機YY7114  1臺；

12.交流調速小電機   1臺；

13.配有8塊零件陳列面板，主要零配件如下：

1）圓錐齒輪 2件；

 2）圓柱直齒輪 15件 ；

3）圓柱斜齒輪 4件 ；

4）帶輪 3件；

5）鏈輪 3件；

6）軸 11件；

7）小滑動軸承座 4件；

8）大滑動軸承座 2件；

9）小滾動軸承座 8件；

10）大滾動軸承座 2件；

11）鏈條拉力器 1件；

12）制動器  1件；

13）帶輪槽規  3件；

14）帶型規  2件；

15）齒型規  11件；

16）不合格傳動件  6件；

17）曲柄滑塊機構及連桿機構組 1套；

14.外形尺寸        2200×800×2000mm ；

15.重    量        420kg 。
