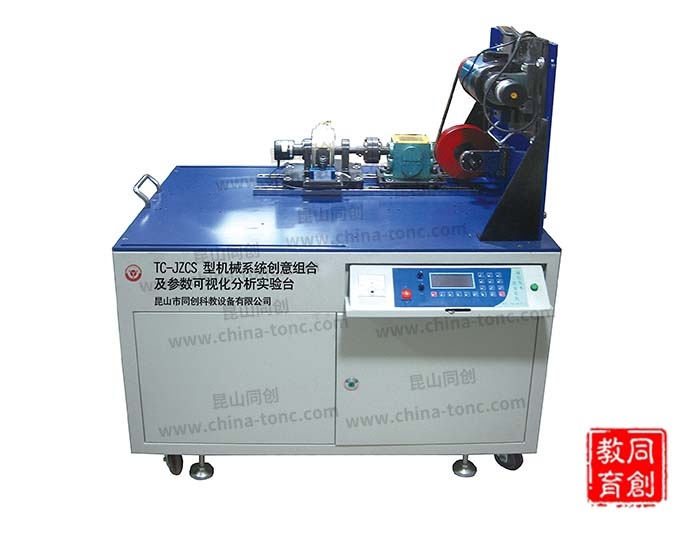

TC-JZCS 型機械系統創意組合及參數可視化分析實驗臺

  • 詳情介紹

一、性能特點：

1、將開式和閉式機械系統進行集成分析和對比，擴展學生創新研究視野；

2、傳動系統配置加油槍、接油盤，可進行不同潤滑狀態的傳動性能研究；

3、可設計拼裝開式和閉式機械傳動系統26種以上；

4、傳動部件庫種類齊全，可使學生對傳動形式較全面的認識；

5、利用檢測分析軟件可實時檢測分析機械系統傳動參數，并從其變化規律中對系統的性能、安裝狀況、運行工況進行分析，并由此對系統設計和安裝進行調整；

6、教學軟件為學生提供了實驗背景說明和實驗臺介紹，具有多媒體教學功能；可利用分析軟件的開放平臺，使用者可自行數據處理；

7、顯示面板采用液晶顯示，相關運動曲線，參數均可在液晶面板上顯示，顯示數據穩定，操作方便。

二、檢測控制系統及教學分析軟件內容和特點：

1、教學軟件具有多媒體功能，能編輯實驗報告；

2、可以實時顯示運動參數的實時變化曲線，曲線可打印，并且實測數據能生成EXCEL表格，表格也能打?。?/span>

3、實驗結果可以以文本形式保存，并可在網絡上發送，便于網絡化實驗，使教師可在網上批改作業。

三、實驗內容：

1、開、閉式機械傳動系統設計及搭接：可設計拼裝開式和閉式機械傳動系統26種以上；

2、測試并繪制機械傳動系統的速比、轉矩、效率等機械特性曲線；

3、分析比較不同機械傳動系統的機械特性的差別；

4、分析比較開式傳動和閉式傳動的機械特性差別；

5、機械系統潤滑性能的研究。

四、主要技術參數：

1、直流電機功率：600W；

2、工作轉速：0-800 rpm；

3、負載范圍：0-25N·m；

4、最大中心高度：150mm；

5、光柵角位移傳感器參數：1000柵/轉；

6、測力傳感器參數：額定量程10 kg，20Kg可超載50％，精度0.1％；

7、裝配立板尺寸：600×540mm，裝配平臺尺寸：660×1100mm；

8、外形尺寸：1160×760×1360mm；

9、重量：280kg 。
