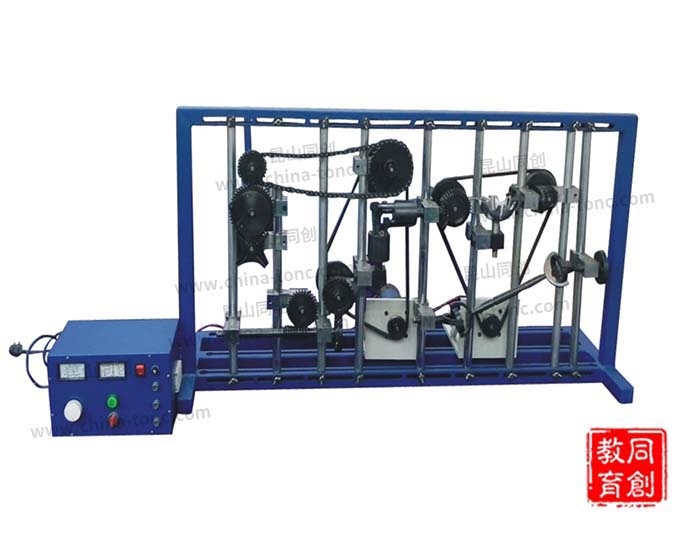

TC-KJX型空間機構創新組合及虛擬演示實驗臺

  • 詳情介紹

一、概述:

空間機構中的各構件不都在同一平面內或平行平面內運動,其運動多樣、結構緊湊,且靈活可靠,許多用平面機構根本無法實現的運動規律和空間軌跡曲線,可以通過空間機構來實現,因而空間機構在各種工作機構中廣泛應用;

在機械系統設計中,執行機構要完成的功能和運動形式是各種各樣的,而能實現同一功能或運動特性要求的機構又可以有多種類型,機構創新設計就是要搜索或構思各種能滿足要求的機構或其組合,然后再按照運動性能、動力性能、工作性能以及經濟性等多方面的指標進行評價、比較和選擇,最終創造出最優方案??臻g機構無疑是創新設計者機構搜索的重要領域;

該實驗臺的設計拓展了機械原理實驗的內容,更新或豐富機械原理實驗內容,打破了傳統的演示性、驗證性和單一性實驗?zāi)J剑怀隽艘钥臻g機構為對象的設計性、綜合性實驗。有利提升學生的實驗綜合和設計能力、創新能力和工程實踐能力,為高校全新開放式虛擬實驗室提供的一種創新設計、拼接、分析的綜合實驗設備。該實驗臺適于配置在開放實驗室,供學生第二課堂使用,是構建開放型創新型實驗室的重要設備之一。

二、主要特點:

1、將實驗臺的運動構件最大限度的一件多用,節約了實驗場地和資源;

2、本虛擬軟件專門為空間機構而設計的,能夠真實形象地完成30種機構運動的三維動畫演示;

3、本實驗臺涉及空間機構多,學生可以通過實驗對空間機構具體化形象化,為今后的學習研究打下基礎。

三、實驗項目:

1、空間機構運動方案設計;

2、空間機構裝配實訓;

3、空間機構的結構分析。

四、實驗內容:

1、空間機構運動方案設計:了解所提供的零件特點,構思機構組成方案,并繪制機構運動簡圖。

2、空間機構裝配實訓:

1)圓錐齒輪傳動;                  16) 圓錐齒輪-槽輪機構;

2)螺旋齒輪傳動 ;                 17) 球面槽輪機構;

3)鏈傳動;                      18) 薩勒特(SARRUT)機構(3R-3R空間六桿機構);

4)圓錐齒輪-螺旋齒輪傳動 ;           19) RSSR空間曲柄搖桿機構;

5)螺旋齒輪-圓錐齒輪傳動;            20) RCCR聯軸器;

6)螺旋齒輪-單十字軸萬向聯軸器;        21)RCRC揉面機構 ;

7)圓錐齒輪-單十字軸萬向聯軸器 ;       22)圓錐齒輪-平面槽輪及球面槽輪;

8)螺旋齒輪-雙十字軸萬向聯軸器 ;       23)疊加機構 ;

9)圓錐齒輪-雙十字軸萬向聯軸器 ;       24)RRSC機構 ;

10)螺旋齒輪-蝸桿蝸輪 ;             25)棘輪機構;

11)圓錐齒輪-螺桿蝸輪 ;             26)齒輪齒條機構(兩種);

12)螺旋齒輪-螺桿蝸輪-單十字軸萬向聯軸器;  27)盤形凸輪機構 ;

13)圓錐齒輪-蝸牛蝸輪-單十字軸萬向聯軸器 ;  28)圓柱凸輪間歇運動機構;

14)螺旋齒輪-雙十字軸萬向聯軸器-蝸桿蝸輪 ;  29)RRRCRR機構 ;

15)圓錐齒輪-雙十字軸萬向聯軸器-蝸桿蝸輪 ;  30)自動傳送鏈裝置

五、主要技術參數:

1、實驗臺機架 1個:外形尺寸 1200×350×650 mm;

2、帶減速器的交流電機  1臺:功率N=90W/220V;轉速n =0-100 r/min;

3、零件存放箱1個;

4、專用虛擬軟光盤1張;

5、裝拆工具1套,扳手、螺絲刀、木錘等;

6、實驗指導書和使用說明書一份。
