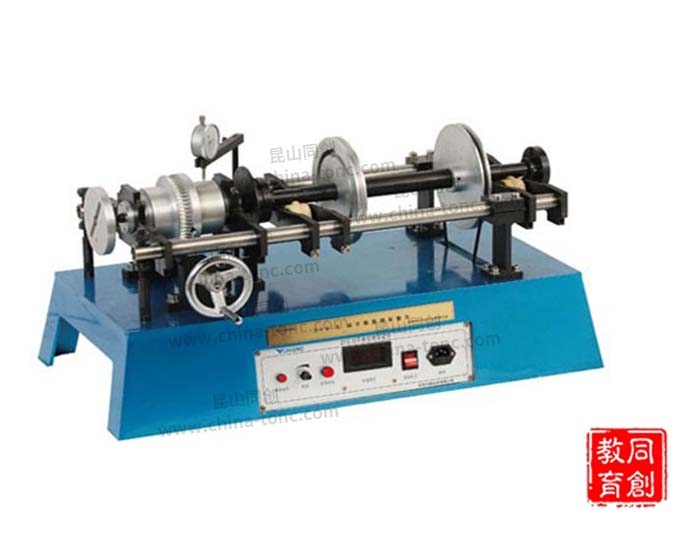

TC-GZCT型滾動軸承性能測試分析綜合實驗臺

  • 詳情介紹

一、概述:

滾動軸承是現代機器中廣泛運用的部件之一,一般由內圈、外圈、滾動體和保持架組成,不同種類的滾動軸承在組合、承載特性方面有不同的性質。它主要設計用來研究滾動軸承在不同安裝條件下的徑向和軸向受力分析。實驗臺配有綜合檢測和分析系統,可對軸承受動、靜載荷時的受力狀況進行檢測和分析。JZCX滾動軸承性能測試分析綜合實驗臺是我公司專為大專院校用于《機構設計》課程中滾動軸承綜合設計、性能測試分析而聯合開發的開放型、創新型、設計綜合性實驗的最新型教學實驗設備。

二、主要特點:

1、 可直接測量滾子對外圈的壓力及變化情況(關鍵特點);

2、 可通過計算機或自控數顯測繪滾動軸承在軸向、徑向載荷作用下軸承徑向載荷分布變化情況;

3、 可通過電腦測繪滾動體內、外圈載荷變化曲線;

4、 可通過電腦或數顯手控計算單個滾動軸承軸向載荷與總軸向載荷的關系,并與理論計算結果進行比較分析。

三、實驗內容:

滾動軸承徑向載荷分布及變化實驗測試在總軸向和徑向載荷作用下,滾動軸承徑向載荷分布及變化情況,并作出載荷分布曲線;

1、 滾動軸承元件上載荷動態分析實驗,測試滾動軸承元件上的載荷隨時間的變化情況,并作出變化曲線;

2、 滾動軸承組合設計實驗,測試滾動軸承組內部軸向載荷、軸向載荷和總軸向載荷的關系,并進行滾動軸承組合設計計算。

四、實驗臺主要技術指標 :

1、滾動型號:圓錐滾子軸承;

2、S型壓力傳感器: 0-500Kg 8個;

3、荷重傳感器(徑向軸向): 0-500Kg 2個 0-1000Kg 1個;

4、直流減速電機: P=150W U=220V i=6。
