一、組成:

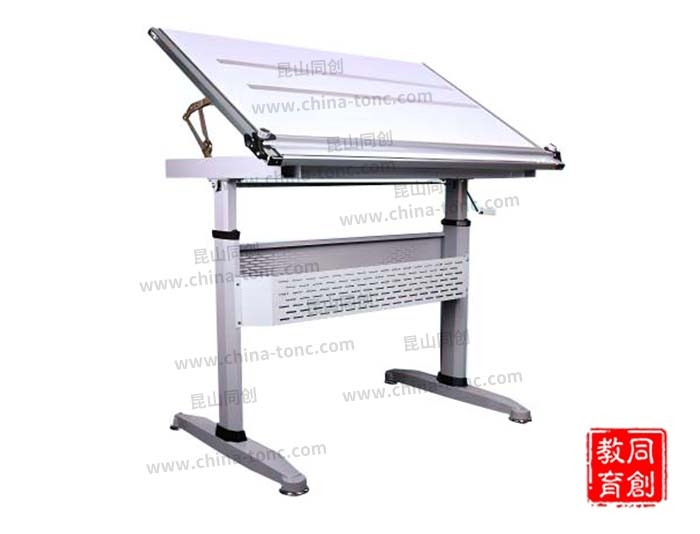

1、繪圖板基板材質為經高溫消毒的刨花板壓制而成,正面敷以白色磁性PVC塑膠板面,背面以太白0.35mm通用PVC覆膜,四周采用1mm白色塑料條封邊,繪圖板正面配以不銹鋼壓紙條,在板面上可繪制不同規格的圖紙。兩側安裝有本色陽極氧化后的輕型鋁合導軌,鋁合金導軌內均安裝有自潤滑滑輪組并以柔性不銹鋼絲相連接,鋁合金導軌兩端安裝有色的封蓋,兩側滑輪組之間有鋁合金亞力克復合直尺相連,鋁合金直尺為本色陽極氧化,亞克力直尺為無色透明材料;圖板下側設置有一個臨時鋁合金筆槽,顏色為鋁合金本色氧化;
2、下部升降桌腳系統的材質有鋼質零件、鋁合金氽件和部分塑料零件組成,桌腳、連桿、螺桿等由鋼質材料制作;桌腿、升降腿等由鋁合金材料制作;摩擦塊、套管頭等由塑料材料制作;整體顏色為灰色,工藝為靜電噴塑制作。桌架與圖板的連接部分采用鋼質連接器件,外表電鍍五彩鋅。
二、規格:
繪圖板規格(600x 900mm\600x 700mm) , 板厚18mm,桌面高度的調節范圍大約為700-1000mm。
三、功能要求:
1、使用雙鋁合導軌,連接直尺兩端的是兩個自潤滑靜音滑輪組,使直尺在板面上移動潤滑自如,非常流暢,手感舒適;能使學生在枯燥的手繪制圖學習過程中保持平靜的心態;
2、直尺除可以上下移動外,還增加了一個自動浮起功能,繪圖時輕壓直尺,使其緊貼紙面,可精準繪圖,松開后,自動浮起1-2mm,使直尺在移動時不會將鉛筆屑或墨水帶至其他部位,保持圖面整潔;
3、右側滑輪組設置一個功能旋鈕, 松開后可以使直尺傾斜+20°,以繪制一一些特殊斜線;
4、左側滑輪組設置一個 鎖定旋鈕,可以使直尺鎖定于圖板的任意位置;
5、下部的鋁合金筆槽用于臨時放置在繪圖過程中需要調換的繪圖筆等工具;
6、繪圖板面的傾斜可以隨意調節13檔角度,使學生能夠根據自己的身高隨意選擇自己合適的姿態,減少繪圖過程中的疲勞現象;
7、手動桌面升降:安全環保,綠色辦公;搖臂輕松順滑省力;升降高度大約300mm。順時針方向搖動搖臂,桌面上升,逆時針方向搖動搖臂,桌面下降;在上升或下降過程中任意一點停止搖動,桌面即停留在該高度;
旋轉角度尺:配套專業繪圖15CM旋轉角度尺。角度尺帶有10CM, 15CM,和0-90度三個規格的尺子可供選擇,有控制按鈕可調角度大小,每次可調角度區間為15度,有正向和反向兩個刻度。角度尺韌性強,不易折斷,帶有卡檔,調整好角度后可固定角度。配合直尺使用方便快捷,測量繪圖準確。
