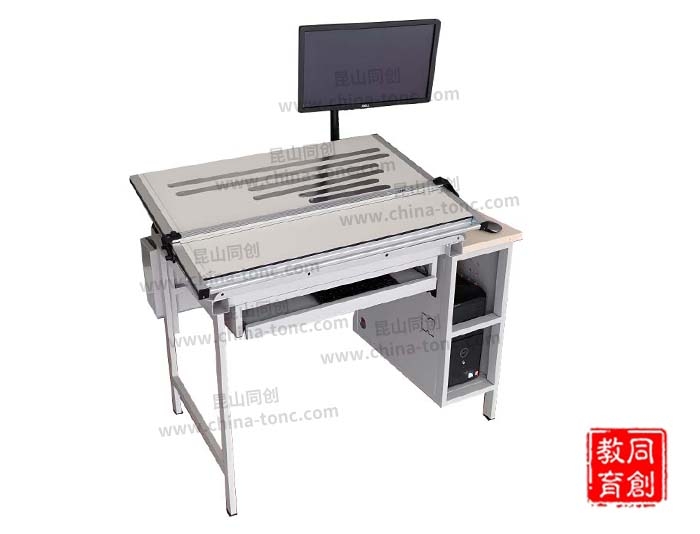

TC-6070G鋁合金導軌式電腦磁面一體繪圖桌

  • 詳情介紹

一、組成:

由鋁合金磁面繪圖板、繪圖桌架(包括右側輔桌板、左側文件斗)、電腦繪圖系統(包括全維度氣彈式自由伸縮搖臂支架、電腦主機支架、鍵盤支架、顯示器收藏箱)、繪圖凳等組成。繪圖桌有圖板傾斜角度調節功能,繪圖板面可以隨意調節6檔角度,繪圖桌起碼有一個桌腿可以調節高度,以適應地板需求。鋁合導軌式電腦磁面-體繪圖桌將手繪制圖與計算機制圖合二為一 ,做到一室兩用方便制圖教學。

二、規格:

繪圖板規格(600mmx 900mm) , 板厚18mm,桌面高800mm。

三、功能要求:

1、鋁合金磁面繪圖板:

(1)鋁合金磁面繪圖板由磁面繪圖板及壓紙條、鋁金導軌及自潤滑滑輪組、鎖緊組件、調節支架、鋁合金亞力克復合直尺、角度調整旋鈕、鋁合金筆槽等組成;

(2)繪圖板基板材質為E1級國際通用刨花板,正面敷以白色磁性PVC塑膠板面,背面以太白色0.35mm通用PVC覆膜,四周采用1mm白色塑料條封邊,繪圖板正面配以不銹鋼壓紙條。在板面上可繪制不同規格的圖紙;

(3)兩側安裝輕型鋁合金導軌,鋁合金導軌內均安裝有自潤滑滑輪組并以柔性不銹鋼絲相連接,鋁合導軌兩端安裝有封蓋,右側滑輪組設置一個功能旋鈕, 松開后可以使直尺傾斜+20°,以繪制一些特殊斜線;

(4)兩側滑輪組之間有鋁合金亞力克復合直尺相連,直尺可.上下移動,還具有自動浮起功能,繪圖時輕壓直尺,使其緊貼紙面,可精準繪圖,松開后,自動浮起1-2mm,使直尺在移動時不會將鉛筆屑或墨水帶至其他部位,保持圖面整潔;

(5)左側滑輪組設置一個鎖定旋鈕, 可以使直尺鎖定于圖板的任意位置;

(6)直尺在板面.上移動潤滑自如,非常流暢,手感舒適;

(7)圖板下側設置有一個鋁合金筆槽,于臨時放置在繪圖過程中需要調換的繪圖筆等工具。

2、繪圖桌架:

桌架采用鍍鋅拉伸鐵管,經過焊接、拋光、噴塑制成,高度800mm。右側輔桌板可根據需要展開和折疊,展開后可放置茶杯、文具等,左側文件斗可放置書包等物品。

3、電腦繪圖系統:

電腦繪圖系統由全維度氣彈式自由伸縮搖臂支架、電腦主機支架、鍵盤支架、顯示器收藏箱等組成。可安裝20英寸以下的液晶顯示器,并可根據需要任意調節高低、前后及視覺角度,顯示器收藏箱位于桌架后方,可將顯示器收納于其中。

旋轉角度尺:配套專業繪圖15CM旋轉角度尺。角度尺帶有10CM, 15CM,和0-90度三個規格的尺子可供選擇,有控制按鈕可調角度大小,每次可調角度區間為15度,有正向和反向兩個刻度。角度尺韌性強,不易折斷,帶有卡檔,調整好角度后可固定角度。配合直尺使用方便快捷,測量繪圖準確。
