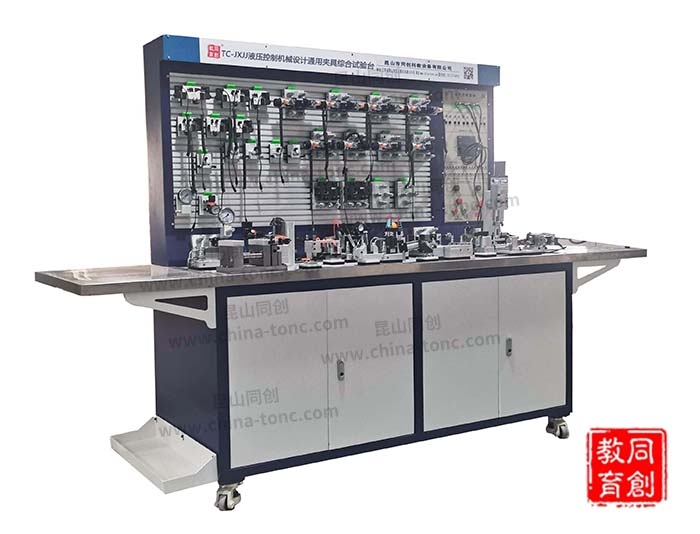

TC-JXJJ液壓控制機械設計通用夾具綜合試驗臺

概述：自動化夾具綜合實驗臺適用于《機械制造技術基礎》、《機械夾具》、《先進制造技術》、《機電一體化控...
  • 詳情介紹

一、概述

自動化夾具綜合實驗臺適用于《機械制造技術基礎》、《機械夾具》、《先進制造技術》、《機電一體化控制技術與系統》、《機械制造裝備設計》等專業課程。設備實驗內容涉及機械、電氣、液壓、氣動控制技術等方面，覆蓋面廣，綜合性強。各功能部件敞開性好，有利于加深學生的感性認識，通過多個模塊，靈活組成各種系統。實驗過程接近實際機電液氣產品的組裝調試過程，實戰性強，學生可根據自己的構思進行創新設計。

二、結構特點

實驗臺由小型液壓站、電氣控制柜、小型氣源站、夾具工作臺等部分組成。實驗臺采用立式結構，元器件安裝區面積大，可根據實驗項目，選用相應的夾具模塊快速搭建安裝。工作平臺采用平臺式鋼架結構、采用不銹鋼材質，其上布置有多個安裝定位孔，用于固定夾具模塊；臺面外圍圓角設計并帶集油槽，最低處連接過濾裝置和油箱

1．實驗夾具模塊化結構設計，模塊能夠被方便、牢固地安裝到實驗面板上。同時，模塊與模塊之間采用帶有可工業插撥式快速接頭的油管進行堅實、密封的連接，方便地搭接，拆接方便，不漏油；

2．所采用的夾具元件及模塊，結構功能獨立，只需增加幾個相應的模塊就可利于實驗項目的擴展和項目的研發；

3．模塊的制作材料除夾具元件及接頭外，其它采用輕質、堅固、耐用的金屬材料（鋁合金型材和工程塑料），以減輕模塊本身重量，方便模塊的安裝、拆接；

4．具有很強的擴展性能：液壓實訓臺用的液壓元件采用模塊化設計，元器件模塊功能獨立，擴展、升級方便，同時具有開放式的編程平臺；

5. 夾具模塊底板上的油路/氣路接口、名稱、圖形符號、防偽碼等采用激光打印刻錄，清晰美觀；

6. 電源模塊帶三相漏電保護、輸出電壓380V/220V；電氣控制采用直流24V電源，并帶有過壓保護，防止誤操作損壞設備,具有國家3C強制認證等標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

三、功能特點

1、氣動臺虎鉗的夾緊實驗；

2、氣動柔性仿生夾爪氣動實驗；

3、萬向氣動吸盤夾具的氣動實驗；

4、快速氣動定位夾具的動作實驗；

5、手動夾具實驗；

6、杠桿型液壓油缸夾具控制實驗；

7、數控回轉工作臺控制實驗；

8、液壓/氣動三爪自定心卡盤控制實驗；

9、液壓夾具控制實驗；

10、夾具綜合實驗；

11、實現氣動夾具、液壓夾具、電動夾具、綜合夾具中各有一套能在實驗臺上運作，互動，聯動功能。

四、

三.各類型夾具

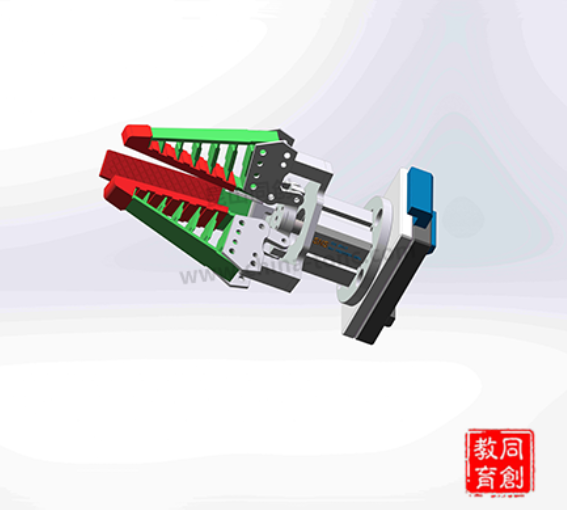

1、柔性夾爪

能柔軟的包裹被抓取物體，在實現柔軟抓取的同時，不會損壞物體或在物體表面留下劃痕。廣泛應用于3C電子、醫療、日化、食品、服裝、汽車零部件等多個行業。

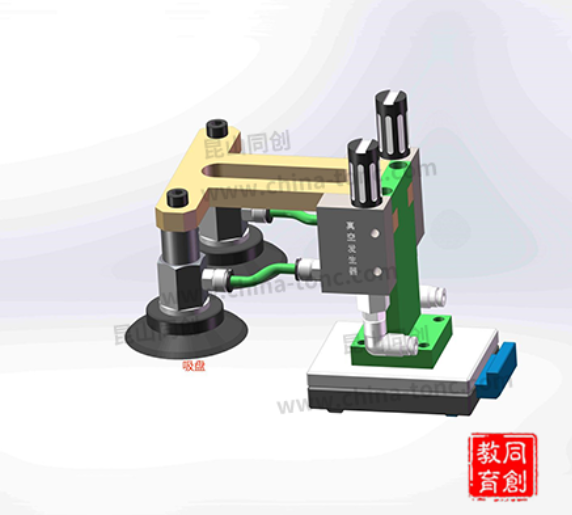

2、真空吸盤

又稱真空吊具，是真空設備執行器之一,吸盤材料采用丁腈橡膠制造,具有較大的扯斷力,因而廣泛應用于各種真空吸持設備上,如在建筑、造紙工業及印刷、玻璃等行業,實現吸持與搬

送玻璃、紙張等薄而輕的物品的任務。

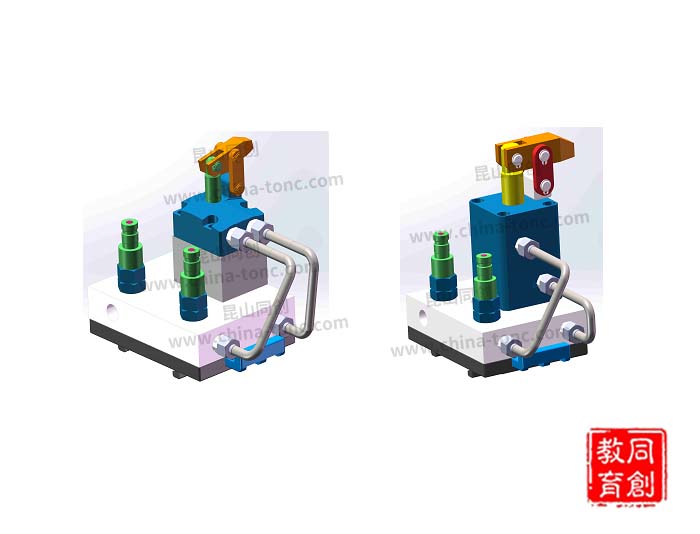

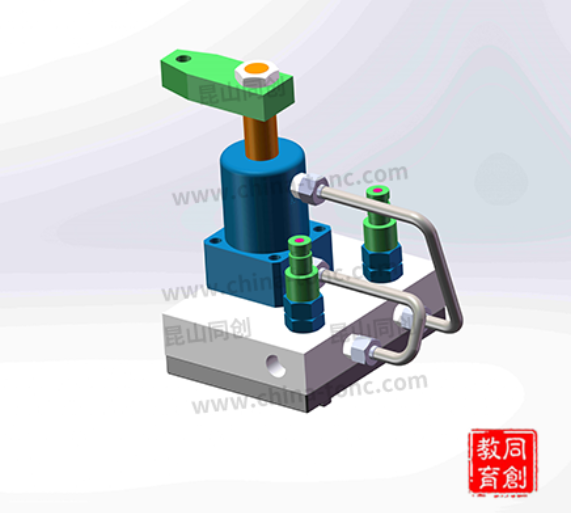

3、轉角缸

是一種用氣壓或液壓驅動的夾具，適用于量產零件之專用機及治具，能大幅提高機加、裝配、焊接等工模夾具自動化程度。

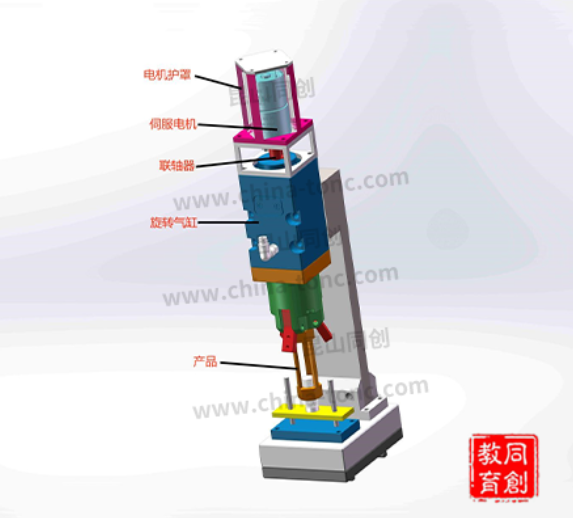

4、無限旋轉三爪氣缸

灌裝流水線上的專業氣動元器件。

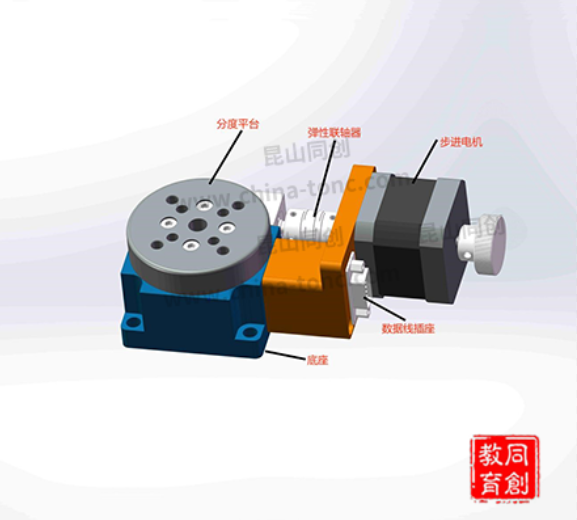

5、數控分度盤

采用AC或DC伺服器馬達驅動，復節距蝸桿蝸輪組機構傳動，使用油壓環抱式鎖緊裝置，再加上扎實的剛性密封結構。

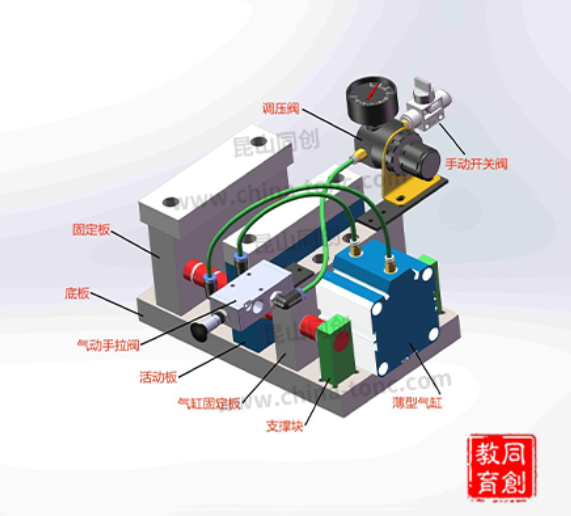

6、氣動臺虎鉗

是一種適用于雙軸復合機、CNC加工中心、銑床、鉆床等大批量生產加工所使用的快速夾具。

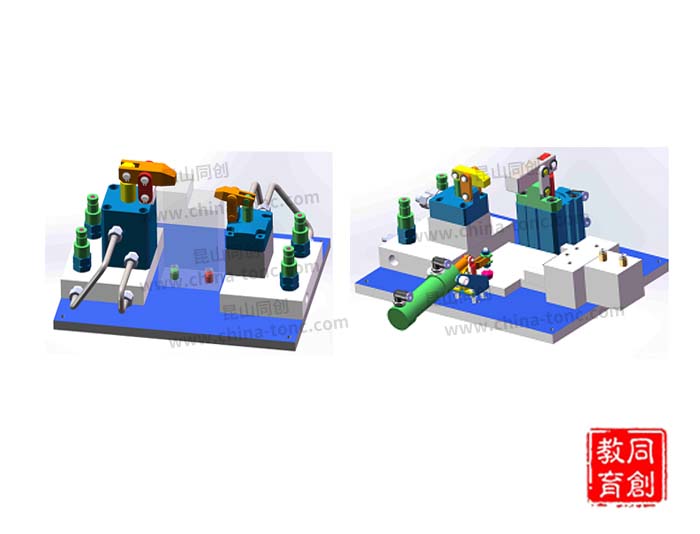

7、液壓夾具

用液壓元件代替機械零件，通過液壓控制實現對工件的自動定位、支承與夾緊的夾具。





8、聯動夾具
