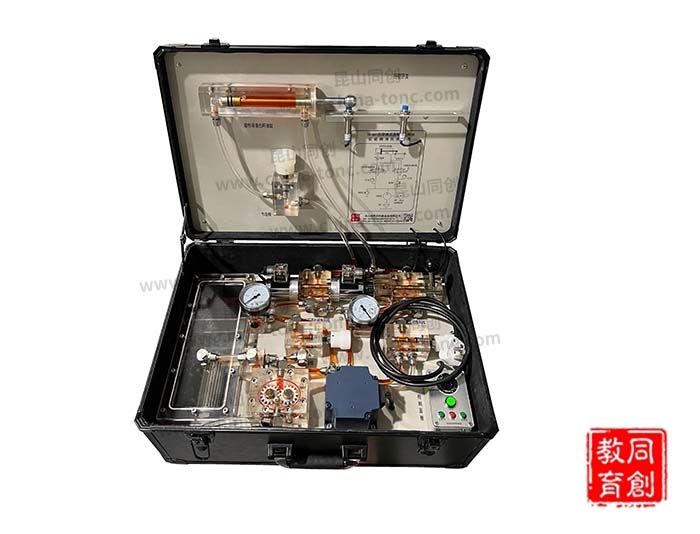

一、實驗箱概述:
TC-BXY型便攜式透明液壓傳動實驗箱可進行液壓傳動演示、液壓傳動基本回路(壓力、流量 、方向控制回路);適合職業院校相關專業液壓傳動、液壓與氣壓傳動等課程的實訓教學。
二、實驗箱特點:
1、液壓元件以透明有機玻璃外殼為主,工作介質為紅色液壓油,系統工作時可清晰觀察到液壓元件閥芯的工作過程,直觀性強;
2、液壓元件管路以透明軟管連接,結構緊湊、連接可靠、不漏油;
3、箱子集元件元件、液壓泵站、調速電機及電氣控制部分為一體箱,教師可方便的將設備帶入課堂進行現場演示教學和實物講解。
三、實驗箱技術性能:
1、輸入電源:單相三線220V,50Hz;
2、裝置容量 lt;0.3KVA;
3、定量齒輪泵:額定壓力1.6MPa,額定流量:4L/min;
4、直流調速電機:額定電壓:AC220V,額定功率:180W,額定轉速:1400r/min;
5、外開尺寸:530mm×370mm×230mm。
四、實訓項目:
1、用O型換向閥的換向回路;
2、進油節流調速回路;
3、回油節流調速回路;
4、行程開關換向回路;
5、用減壓閥的減壓回路;
6、壓力調定回路;
7、手動換向閥的換向回路;
8、定量泵調速回路。
五、配套軟件:
所提供的仿真軟件裝配爆炸圖符合裝配工藝要求,學生可以在數字空間中進行虛擬裝配,并能進行虛擬數字化測量,通過wifi與主控電腦聯系運行、監控、管理。
