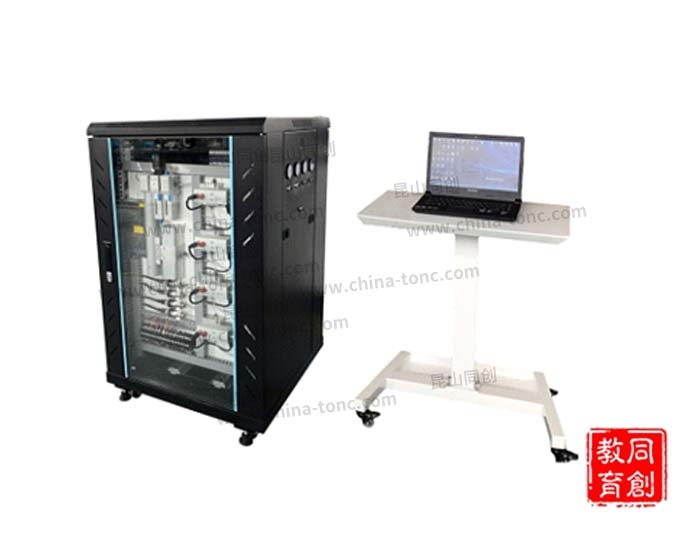

TC-QKG型多功能氣動控制柜

  • 詳情介紹

一、產品簡介

  為盡快的適應各個領域的發展,培養出大量的掌握氣壓傳動基礎知識和實際操作技能的技術工人、技術員、工程師、輸送到社會主義建設的各條戰線。我公司根據《氣壓傳動》、《氣壓原理》、《機械基礎》等教材內容要求和國外氣壓元件特點,經過多年的努力探索,我們以理論為依據、實驗為手段、科研為目的、通用為宗旨,最終成功研制出多功能氣動控制柜。本裝置由方向控制回路,壓力控制回路等基本功能回路組成。主體框架采用1.0mm冷軋鋼板精制而成,表面烤漆,美觀牢固,底部裝有四個優質軸式萬向輪,移動方便,并帶有四個固定腳杯。柜體分為兩面,一面用來放置儲氣罐,另一面用來放置控制元件,且柜門采用鋼化玻璃,可清晰的觀察內部結構。所有元件均采用固定方式壓,提高結構的穩定性,線路及管路采用線槽固定,所有線路采用端子排方式,整體外形美觀大方,結構堅固耐用,操作方便。采用全進口費斯托氣壓閥,包含增加泵、電磁換向閥、三聯件、比例減壓閥。所有信號均為標準信號,拓展性強,可適用于大多數實驗臺,可作為科研項目的輔助模塊。

二、主要技術指標

1.工作電源

AC220V 50Hz (市電)   兩相AC220V±10%

控制電壓:DC24V 8A 自帶短路、過載保護

系統額定功率:≤0.2KW  額定壓力:0 ~ 0.8 Mpa

2.實驗臺

外形尺寸:600mm(長)×650mm(寬)×1250mm(高)。

重量約80kg

3.元件

干燥器、增壓閥、比例減壓閥、電磁換向閥、壓力傳感器、儲氣罐、直流電源

三、主要特點

1.柜體采用鋼化玻璃材料,可以觀察到內部構造和工作流程,且清晰明了;

2.防漏快插接口使得實驗回路的組裝簡便、快捷、清潔、干凈,且每個氣壓元件均固定在柜體上;

3.所有氣壓元件均采用進口費斯托品牌,質量一流;

4.外界控制口均放置于側面,方便搭建回路;

5.比例閥控制電路引入端子排,可按自己要求隨意搭接電路進行控制;

6.配備增壓閥,可實現增壓功能,進行更高壓力的實驗;

7.內置大容量儲氣罐,保證系統壓力的穩定性。
