TC-QDM型氣動模擬器

  • 詳情介紹

一、概述：

  橫向干液貨補給裝置氣動系統在船舶上應用較為廣泛，其實際結構較為復雜，且體積較大，需要專業的人員操作維護。為了便于操作使用及維護，需要對操作者進行專門的培訓，TC-QDM氣動模擬器是根據客戶要求對船舶橫向干液貨補給裝置氣動系統的學習培訓模擬裝置。

二、氣動模擬器的組成：

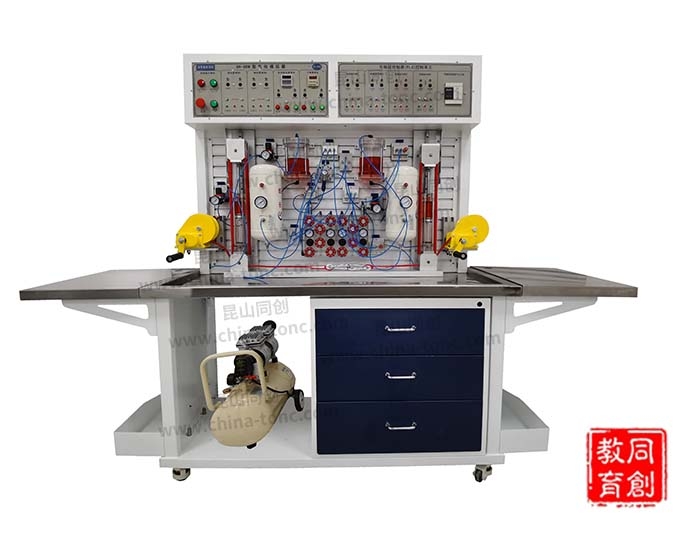

氣動模擬器由實訓平臺、動力氣源部分、氣動元器件部分、電氣控制部分等組成。

1、實訓臺平臺：

實訓平臺采用鋼制框架，表面噴涂，美觀大氣，作為接觸較多的操作水平平臺表面采用亮面拉絲不銹鋼材質，克服了冷軋板表面噴塑容易掉漆、變色發黃，不易清潔等缺點。結構牢固可靠，外觀美觀。實驗安裝面板為帶“T”溝槽形式的鋁合金型材結構，可以方便、隨意地安裝液壓元件，搭接實驗回路。模塊化結構設計，配有安裝的底板，實驗時可以隨意在通用鋁合金型材板上，組裝回路操作簡單方便；

2、動力氣源部分采用微型無油靜音空氣壓縮機，帶有空氣干燥器，調壓閥、安全閥等，自帶電機控制系統，另配有兩個氣瓶：主氣瓶和工作氣瓶；

3、氣動元器件部分包括氣動執行部件和氣動控制部分：氣動執行部分為作動筒；氣動控制部分包括空氣控制板、空氣掃線系統、閥組等。為了便于展示氣動部件的內部結構，作動筒、控制閥組等外殼均采用透明有機玻璃制作，這樣氣動元件的結構一目了然，閥芯動作可視化。

4、電氣控制單元：

1）使用電源：國家標準供電電源—AC220V（±5%）、50HZ，帶短路保護、漏電保護、過載保護等功能；

2）控制電壓：安全控制電壓—DC24V，8A；

3）使用環境要求：能在環境溫度-10℃～+50℃，濕度：20%～90%下使用；

4）可編程序控制器(PLC)：三菱PLC，FX3SA，帶12個輸入和8個輸出，并配有與計算機通訊的下載線纜；

5）漏電脫扣器：直流24V電源，電磁閥輸出控制口，接近開關，磁性開關，連接線纜，插座，按鈕，指示燈等。

三、氣動模擬器的功能：

1、常見氣動元件的結構原理認知實訓實驗；

2、常見氣動控制回路實驗：

（1）氣缸——直接控制（單電控）；

（2）氣缸——間接控制（雙電控）；

（3）氣缸——邏輯“與”控制（直接控制）；

（4）氣缸——邏輯“或”控制（間接控制）；

（5）氣缸往返運動控制；

（6）氣缸——自鎖電路實訓（斷開優先）；

（7）氣缸——自鎖電路實訓（導通優先）；

（8）氣缸——往返運動控制（非接觸）。

3、橫向干液貨補給裝置氣動系統實驗：

（1）橫向干液貨補給裝置氣動系統組成；

（2）橫向干液貨補給裝置氣動系統工作原理；

（3）橫向干液貨補給裝置氣動系統操作使用方法。
