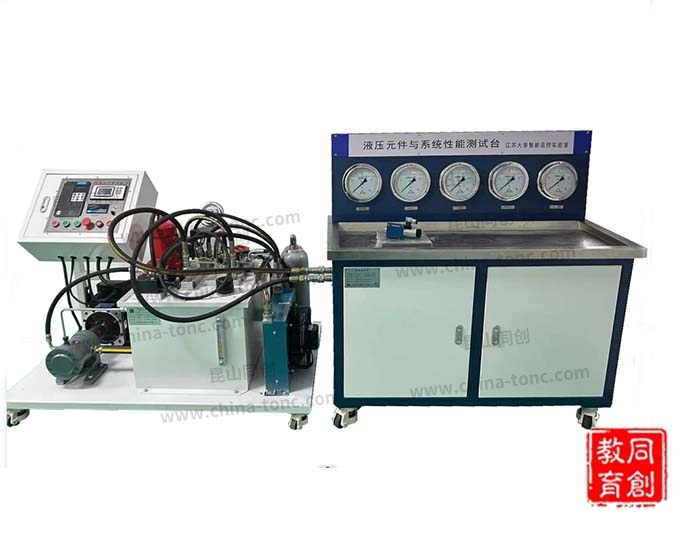

TC-YXT型液壓元件與系統性能測試臺

  • 詳情介紹

一、主要特點

1. 最大工作壓力:15MPa;

2.最大輸出流量:30L/min

3.壓力調節:比例調壓(旋鈕調節)和手動調節兩種模式,比例溢流閥調壓精度±0.1MPa

4. 安全卸荷:泵站具有安全卸荷作用(達到設定的最高壓力14MPa,自動卸荷);

5. 出油管路:泵出油管路接到一個油路塊(液壓泵出油口到閥測試臺中間的油路塊),具有高壓過濾、單向截止、油路通斷功能(電磁閥控制)、壓力顯示以及壓力傳感器接口預留;

6.油箱具有回油過濾、空濾、油箱液位顯示;

7. 冷卻方式:風冷;

8. 電機為伺服電機,電機轉速可調

 二、泵站控制柜功能:

1.伺服電機啟停按鈕;

2.伺服電機轉速控制,轉速顯示

3. 冷卻風扇啟停按鈕;

4.比例溢流閥控制(旋鈕調節),比例溢流閥旋鈕旁邊再并出兩個接線端子,我們后期會用工控機控制比例溢流閥;

5.  二次儀表顯示:泵出口壓力(留有傳感器接口)、回流流量傳感器、油箱溫度監測;

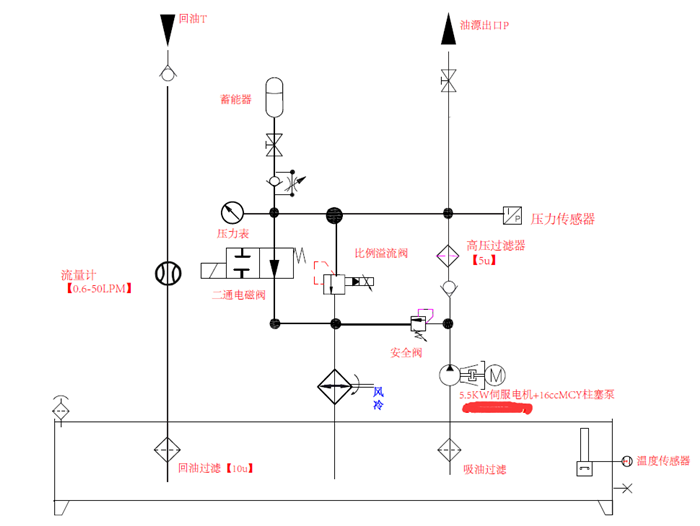

三、液壓泵站平面布置示意圖:

實驗室可用面積尺寸:長度為1.6m,寬度為1m。


泵1:國產MCY軸向柱塞泵16MCY14-1B(排量16ml/r,泵與電機之間的工裝保證可拆卸);
