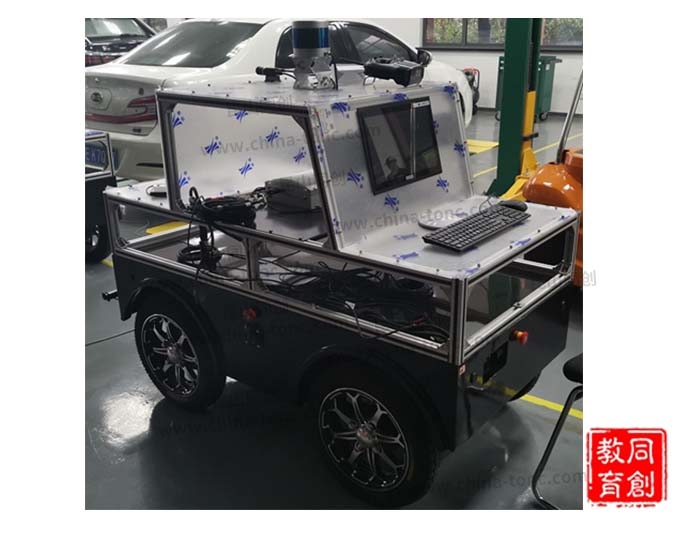

TC-ZNJ型智能無人駕駛實訓平臺車

一、產品概述

產品選用車規級零部件設計，各系統功能可正常運作，成為一臺可自主行駛的無人車，增加學習樂趣，可培養學員掌握無人車的裝配、調試與維修的動手能力、故障分析與處理能力。適用于作為高職院校自動駕駛汽車課程的實訓設備，以及相關比賽訓練裝備。

二、功能目標

?實現特定場景下的點到點無人駕駛功能，包括人機交互、傳感、控制和執行等模塊，開放地圖采集、循跡跟蹤、障礙物檢測等功能操作接口，并給出實時數據。（提供完整視頻演示）

?實現自動行駛、自動停車、避障行駛、彎道行駛、轉彎掉頭等自動駕駛行駛功能。（提供完整視頻演示）

學校可基于該平臺開設硬件電路設計、線控技術教學與科研、先進傳感器數據采集、地圖采集與編輯、軌跡規劃與路徑跟蹤、障礙物檢測、車道線檢測等多門試驗課程；

提供線控控制器電路原理圖、線控控制器嵌入式源代碼，提供線控CAN協議及C++測試源碼，提供激光雷達、毫米波雷達、組合慣導等傳感器數據采集C++源碼。

三、技術參數及主要配置

1. 車輛參數

1)參考外廓尺寸：1500×780×500

2)軸距：1020

3)整備質量（Kg）：≤150

4)載重：200

5)最高車速（km/h）：≥15

6)最大續航里程（Km）：70

7)最大爬坡度（%）：≥15

8)15 km/h-0剎車距離：≤3

9)百公里耗電量(20km/h勻速)（kwh）：3.5—4.5

10)電機額定功率（W）：800

11)電機最大功率：2-3

12)充電器：車載式

13)電池類型：鋰電（帶BMS）

14)電池包容量：60V 40Ah

15)制動系統：線控、液壓、雙回路

16)防溜坡功能：有

17)電機最大扭矩（N.m）：15—20

18)電機最高轉速（r/min）：3000—4000

19)主減速比：10：1

20)電機驅動形式：后置后驅

21)充電電壓（V）：220

22)充電時間：6—8

2．自動駕駛部件

1） 攝像頭  1個

1）多線激光雷達  1個

2）北斗RTK1  1套

3）組合慣導1個

4）超聲波雷達8個（選裝）

5）工控機   1臺

6）單片機   1臺

3. 功能特點：

1)傳感器數據接口：毫米波雷達、視覺、激光雷達、北斗RTK、慣導等傳感器數據接口；

2)車輛橫縱向控制通訊協議：車輛橫向控制、車輛縱向控制；

3)提供線控控制器、線控控制、傳感器數據采集C++源碼，支持學校進行自動駕駛軟件二次開發，并提供相關培訓。

三、實訓項目

1)自動駕駛小車原理與功能構成；

2)自動駕駛汽車傳感器功能與安裝調試；

3)底盤線控系統硬件電路設計；

4)底盤線控技術性能試驗；

5)自動駕駛汽車傳感器數據采集、地圖采集與編輯；

6)激光雷達SLAM自主定位與導航；

7)使用C++代碼實現路徑規劃與軌跡跟蹤的原理與方法；

8)使用C++代碼實現傳感融合算法及決策算法；

基于深度學習的障礙物檢測、車道線檢測功能實現。
