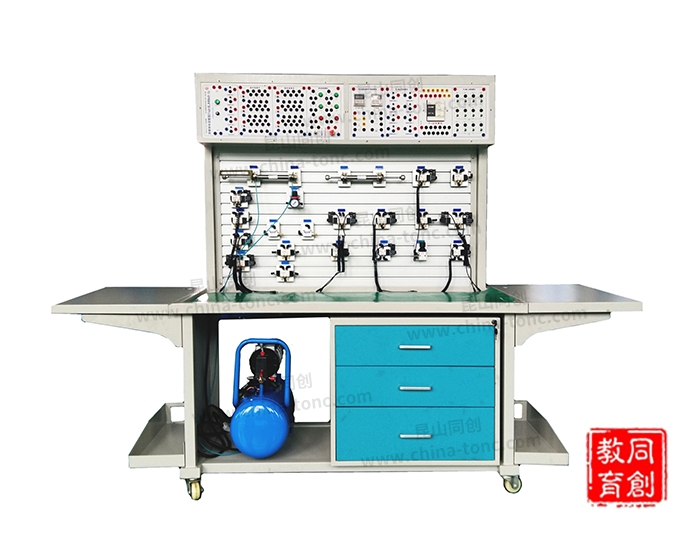

TC-QP01單面氣動PLC控制教學綜合實驗臺

概述：TC-QP01單面氣動PLC控制教學綜合實驗臺置是應現代氣動專業教學實驗要求。根據《液壓與氣動傳動》，《...
  • 詳情介紹

一、概述：

TC-QP01單面氣動PLC控制教學綜合實驗臺置是應現代氣動專業教學實驗要求。根據《液壓與氣動傳動》，《氣動控制技術》等通用教材內容設計而成。該系統除了可以進行常規的氣動基本控制回路實驗外，還可以進行模擬氣動控制技術應用實驗，氣動技術課程設計等。此外，裝置采用PLC控制方式。利用PLC控制系統與電腦連接，從學習簡單的PLC指令編程，梯形圖編程，深入到PLC控制的應用，與計算機通訊、在線調試等實驗功能。是氣動技術和電氣PLC控制技術的完美結合。

二、主要特點：

1、柜體采用SPCC冷扎板焊成，堅固美觀，表面采用中溫磷化防銹漆、平光漆，靜電噴涂；

2、模塊化結構設計搭建實驗簡單、方便，各個氣動元件成獨立模塊，配有方便安裝的底板，實驗時可以隨意在通用鋁合金型材板上，組裝各種實驗回路，操作簡單、方便；

3、快速可靠的連接接頭，安裝連接簡便、省時；

4、標準工業用元器件，性能可靠邊，安全；

5、低噪音的工作泵站、提供一個安靜的實驗環境（噪聲＜60分貝）；

6、該裝置集各種真實的氣動元件、PLC（用戶自選品牌：西門子、三菱、歐姆龍等）控制單元進行電氣控制，技術先進，完全與工業現場零距離，控制方式可軟件編程?？刂埔约坝嬎銠C技術于一體 ，是典型的機、電、氣一體化的綜合實訓設備，功能強大、適用范圍廣。

三、實驗項目：

1、常用氣動元件功能演示實驗；

2、常見氣動回路演示實驗；

3、可編程序控制器（PLC）電氣控制實驗；

4、學生自行設計、組裝的擴展回路實驗。

四、實驗裝置組成：
實驗裝置由實驗臺架、工作泵站、常用氣動元件、電氣控制單元等幾部分組成。
一） 實驗工作臺：
實驗工作臺由實驗安裝面板（工業級6063-T5鋁合金型材）、實驗操作臺等構成。安裝面板為帶“T”溝槽形式的鋁合金型材結構，可以方便、隨意地安裝氣動元件，搭接實驗回路。

二）工作泵站：

1、氣泵輸入電壓：AC 220V/50Hz低噪音空氣壓縮機（WY5.2雙頭靜音氣泵）  氣 泵 容 積：20L；

2、額定輸出壓力：0.8Mpa；

3、工 作 噪 聲：< 60分貝；

4、外形尺寸：2360×600×1750mm ；

5、重量：約180KG。

三）氣動元件以臺灣亞德客氣動元件為主，配置詳見附件氣動元件均配有過渡底板（鋁合金型材+工程塑料），可方便、隨意地將元件安放在實驗面板（鋁合金型材）上?；芈反罱硬捎每鞊Q接頭，拆接方便。

四）電氣控制單元：可編程序控制器(PLC)：采用三菱FX3Sa-20MR（可根據客戶要求選配不同品牌的PLC），繼電器輸出形式，電源電算機通訊的下載線1、氣動實驗臺各氣動元件在規定壓力范圍內安全、穩定工作，并帶有壓力過載保護裝置，防止學生誤操作，造成人身傷害在規定壓力范圍內安全，帶有漏電保護裝置，電氣控制帶有過流保護，防止誤操作損壞設備；

2、帶有漏電保護裝置，電氣控制帶有過流保護，防止誤操作損壞設備。漏電脫扣器，直流24V電源，電磁閥輸出控制口，接近開關，磁性開關，連接線纜，插座，按鈕，指示燈等。
