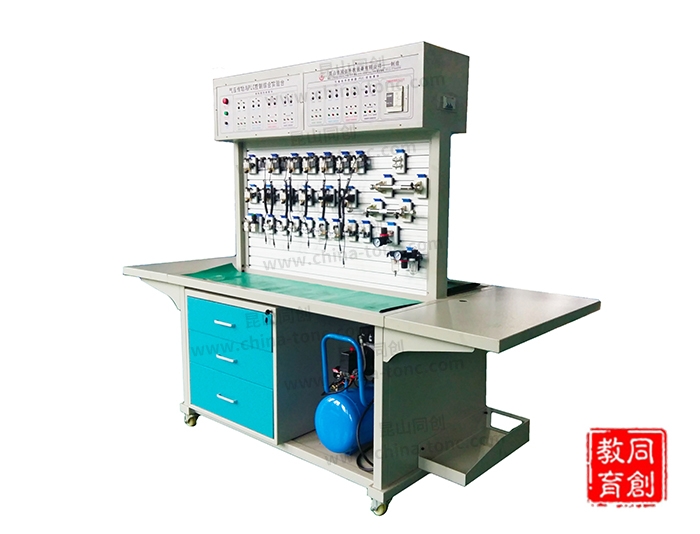

TC-QP02型雙面氣動PLC控制教學綜合實驗臺

一、概述：

TC-QP02型雙面氣動PLC控制教學綜合實驗臺采用雙面結構：即一個實驗工作臺配備兩套氣動元器件，共用一個工作泵源。如此，一個工作臺可供兩組學生同時進行各自獨立的實驗，充分利用現有實驗設備，實現資源共享！完全具備TC-QP01型設備的所用功能。其性能價格比提高近一倍！實驗臺除了可以進行常規的氣動基本控制回路實驗外，還可以進行模擬氣動控制技術應用實驗，氣動技術課程設計等。實驗設備采用PLC控制方式。利用PLC控制系統與電腦連接，從學習簡單的PLC指令編程，梯形圖編程，深入到PLC控制的應用，與計算機通訊、在線調試等實驗功能。是氣動技術和電氣PLC控制技術的完美結合。

二、主要特點：

1、實驗工作臺由雙面組成（雙組四工位可供4-6為學員同時使用）。共用一個泵源，兩套電氣和實驗面板，性價比高；

2、模塊化結構設計搭建實驗簡單、方便，各個氣動元件成獨立模塊，配有方便安裝的底板，實驗時可以隨意在工業級6063-T5鋁合金型材板上，組裝各種實驗回路，操作簡單、方便；

3、可靠的連接接頭，安裝連接簡便、省時；

4、標準工業用元器件，性能可靠邊，安全；

5、低噪音的工作泵站、提供一個安靜的實驗環境（噪聲＜60分貝）；

6、該裝置集各種真實的氣動元件、PLC（用戶自選品牌：西門子、三菱、歐姆龍等）控制單元進行電氣控制，技術先進，完全與工業現場零距離，控制方式可軟件編程。控制以及計算機技術于一體 ，是典型的機、電、氣一體化的綜合實訓設備，功能強大、適用范圍廣。

三、實驗項目：

1、常用氣動元件功能演示實驗；

2、常見氣動回路演示實驗；

3、可編程序控制器（PLC）電氣控制實驗；

4、學生自行設計、組裝的擴展回路實驗。

四、實驗裝置組成：
實驗裝置由實驗工作臺、工作泵站、常

一）實驗工作臺柜體采用SPCC冷扎板焊成，堅固美觀，表面采用中溫磷化防銹漆、平光漆，靜電噴涂。實驗安裝面板（工業級6063-T5鋁合金型材——雙面）、實驗操作臺等構成。安裝面板為帶“T”溝槽形式的鋁合金型材結構，可以方便、隨意地安裝氣動元件，搭接實驗回路。

二）工作泵站：

1、氣泵輸入電壓：AC 220V/50Hz   額定輸出壓力：0.8Mpa；

2、氣 泵 容 積：20L  低噪音空氣壓縮機（WY5.2雙頭靜音氣泵）：

3、工 作 噪 聲：< 60分貝；

4、外形尺寸：2360×900×1750mm；

5、重量：約220KG。

三）氣動元件：配置兩套元件，以臺灣亞德客氣動元件為主，詳見配置清單。氣動元件均配有過渡底板（鋁合金型材+工程塑料），可方便、隨意地將元件安放在實驗面板（鋁合金型材）上?；芈反罱硬捎每鞊Q接頭，拆接方便。

四）電氣控制單元控制單元整體采用模塊化設計，由電源模塊、PLC控制模塊、輸入模塊、輸出模塊、繼電器控制模塊組成：

1、電源單元：輸入電壓： AC  220V  50HZ  輸出： DC  24V/2A ；

2、控制單元：采用日本；三菱FX3Sa-20MR，I/O口20點，繼電器輸出形式；

3、輸入模塊：與PLC采用電纜9針232接口連接。連接后為PLC提供主令輸入信號，及通過信號插孔為PLC提供自動控制信號。（如：行程開關位置信號等）；

4、輸出模塊：與PLC采用電纜9針232接口連接。通過輸出接口插孔控制電磁閥通斷；

5、繼電器控制模塊：與電源模塊連接后，進行主令信號控制，及提供自動控制信號接口進行自動控制。通過接輸出口插孔控制電磁閥通斷。
