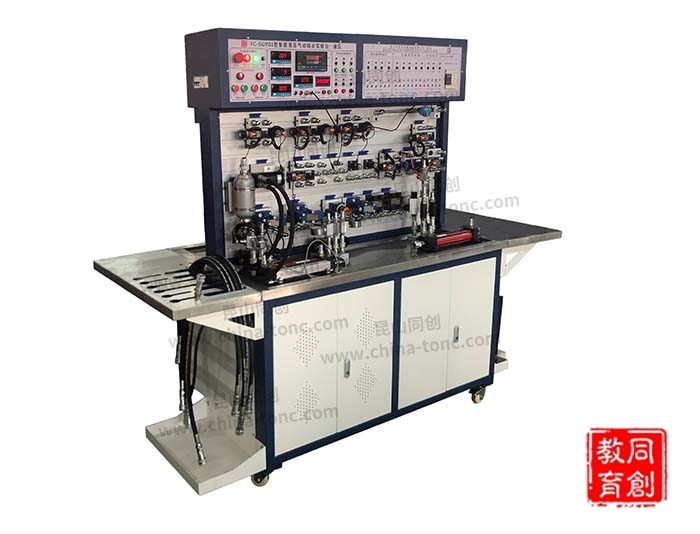

TC-SGY01型雙面液壓傳動與控制綜合實驗臺

一、概述：

   TC-SGY01型雙面液壓傳動教學綜合實驗設備是根據現代實驗教學特點，征集廣大學科教師對實驗的建議，吸收國內外先進的液壓實驗教學特點，精心設計而成。它采用先進的液壓元件技術和新穎的模塊設計，構成了插接方便的系統組合。它滿足高等院校、中等專業院校及職業技工學校的學生對進行液壓傳動課程的實驗教學要求?？梢耘囵B(yǎng)和提高學生的設計能力、動手能力和綜合運用能力，起到了加強設計性實驗及其綜合運用的實踐環節的作用。

二、主要特點：

1、實驗工作臺由雙面組成（雙組四工位可供4-6為學員同時使用）。共用一個泵源，兩套電氣和實驗面板，性價比高；

2、柜體采用SPCC冷扎板焊成，堅固美觀，表面采用中溫磷化防銹漆、平光漆，靜電噴涂；

3、模塊化結構設計，配有安裝的底板，實驗時可以隨意在通用鋁合金型材板上，組裝回路操作簡單方便；

4、該系統全部采用標準的工業液壓元件，使用安全可靠，貼近實際；

5、快速而可靠的工業快換接頭插拔式連接方式(每個接頭都配有帶自鎖結構的單向閥,即使實驗過程中接頭未接好而脫落，亦不會有壓力油噴出，保證實驗安全），并帶有安全鎖功能防止實驗過程中接頭脫節，特殊的密封接口，保證實驗組裝方便、快捷，拆接不漏油，清潔干凈；

6、精確的測量儀器，方便的測量方式，使得簡單，讀數準確；

7、可編程序控制器PLC（用戶自選品牌：西門子、三菱、歐姆龍等）電氣控制，機電液一體控制實驗形式；

8、氣動、液壓仿真控制軟件，其界面可清楚的展示液壓元器件的內部結構以及液壓回路的工作過程。通過該軟件，用戶可以在計算機上進行氣動、電氣氣動、液壓、電氣液壓知識的學習以及回路的設計、測試和模擬。該軟件強大的仿真功能可以實時顯示與軟件連接的實際控制回路的動作。

三、實驗項目:

1、常用液壓元件的性能測試；

2、液壓基本回路實驗；

3、學生自行設計、組裝的擴展性液壓回路實驗；

4、液壓系統設計實驗；

5、可編程控制器PLC實驗；

6、PLC、液壓綜合實驗項目。

四、實驗裝置組成：

實驗裝置由實驗工作臺、液壓泵站、常用液壓元件、電氣測控單元等幾部分組成。

1、實驗工作臺由實驗安裝面板（鋁合金型材----雙面）、實驗操作臺等構成。實驗工作臺鋼制，操作平臺表面采用亮面拉絲不銹鋼材質包覆，內外落差5mm（操作側高，排油口低），平時做實驗時滴漏油液可以方便快速的從排油口排出并回收入油箱（油箱帶有過濾網），大部分廠家都是冷軋板表面噴塑，缺點，掉漆、變色發黃，不易清潔。安裝面板為帶“T”溝槽形式的鋁合金型材結構，可以方便、隨意地安裝液壓元件，搭接實驗回路；

2、常用液壓元件以 力士樂制造技術的液壓閥元件為主，配置詳見配置清單。每個液壓元件均配有油路過渡底板，可方便、隨意地將液壓元件安放在實驗面板（鋁合金型材）上。油路搭接采用開閉式快換接頭，拆接方便，不漏油；

3、電氣測控單元，可編程序控制器(PLC)：采用日本三菱FX1S-20MR系列，I/O口20點，繼電器輸出形式，電源電壓：AC 220V/50Hz，控制電壓為DC24V，設有手動，自動，順序等控制功能，安全可靠，方便靈活；配有壓力表、流量計、轉速表等測量工具；

4、設備主要配置及技術參數：

液壓泵站 ：系統額定工作壓力：6Mpa。

（1）電機—泵裝置（2臺）：

定量葉片泵-電機1臺：

定量葉片泵：公稱排量8mL/r，容積效率 90%；

電機：三相交流電壓，功率2.2KW，轉速1450r/min。

變量葉片泵-電機1臺：

泵：低壓變量葉片泵，公稱排量8.3mL/r，壓力調節范圍 4～7Mpa；

電機：三相交流電壓，功率1.50KW，轉速 1450。

（2）油箱：公稱容積80L（600x450x300mm）；附有液位、油溫指示計，吸油、回油濾油器，安全閥等；

（3）安全保護：在規定壓力范圍內安全、穩定工作，并帶有壓力過載保護裝置，防止學生誤操作，造成人身傷害，帶有漏電保護裝置，電氣控制帶有過流保護，防止誤操作損壞設備。，安全符合國家標準；

（4）實驗臺尺寸：（長×寬×高）2130mm×970mm×1800mm；

（5）實驗臺重量：（約）450公斤。
