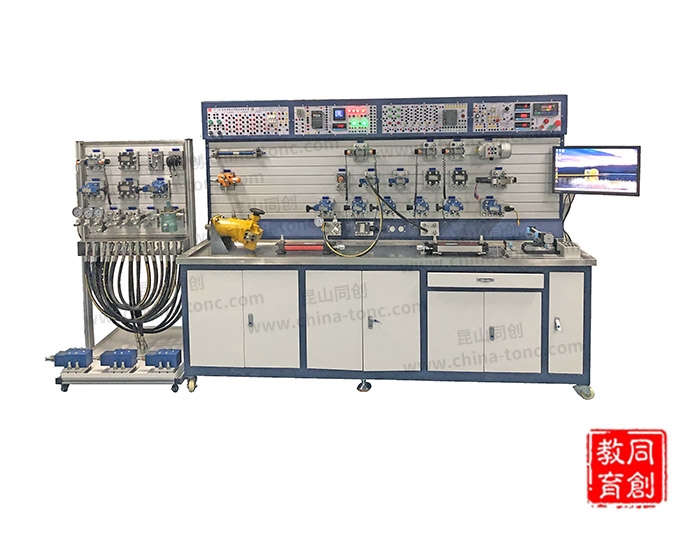

TC-JDY型機電液組合式綜合實驗設備

一、概述：

1、TC-JDY型機電液組合式綜合實驗設備由多個獨立的模塊組合而成，這些模塊既可以獨立的進行實驗，也可以由幾個模塊組合成復雜的控制系統進行綜合性實驗教學；

2、可滿足相關機電液類專業的實驗教學。同時學生還可以進行擴展性實驗，通過任意搭建綜合性實驗系統來進行課程設計或畢業設計；

3、本實驗系統可完成的實驗教學專業覆蓋面廣、可擴展實驗課程多，也可任意搭建綜合性實驗系統來適應課程設計或者畢業設計；

4、涉及課程有：《機床電氣自動控制》、《可編程控制器原理》、《數控原理》、《液氣壓傳動》等課程；

5、實驗系統以學習者為重點，電路自主設計連接、PLC自主編程設計、液氣壓回路與控制實驗自主設計與連接都充分調動了學生的參與性、積極性；

6、模塊化的靈活搭配充分體現了本實驗系統功能的多樣化、操作的簡單化、使用的安全化和課程實驗多元化，是典型的機電一體化專業實驗教學系統。

二、主要特點：

1、模塊化：在對所有的功能進行分析的基礎上，對整個系統采用了先進的設計理念—模塊化，選擇在確保可靠性的前提下，便于功能的組合；

2、綜合性：本系統在分析了以往實驗室設備分類太細太多，導致實施起來比較分散占地較多的缺點，構建了一個綜合的實驗平臺，可充分進行液壓控制系統、氣動控制系統，計算機控制系統，以及各類傳感器的實驗與科學研究，基本上可滿足學生所學知識綜合運用能力提高的要求；

3、工業化：所選用的元?dú)饧ㄒ簤?、電氣）均為?dāng)今實際生產過程中所采用的工業級元器件，可使教師和學生真正使用與生產實際相一致的元器件，增加了現實的感性知識，使其所用所學的與當今工業發展水平相一致；

4、標準化：采用標準的元器件和組件，使教師和學生在學習工程中能夠充分理解標準化是現代制造業發展的基礎和前提；

5、可方便拆裝：現開發的系統具有可方便地拆裝，從而可達到真正培養學生實際動手、大膽實踐和創新能力的目的；

6、開放型：系統中所有的軟件和裝置都對教師和學生進行開放，可使學生從事科學研究，同時可使學生進行創新性設計；

7、高安全性：整個實驗臺具有高的安全性。實驗臺設計符合國家安全標準，所有電氣控制均有接地保護、過載保護、短路保護、漏電保護、缺相及相序保護裝置等功能，具有較高的安全使用性能。在規定壓力范圍內安全、穩定工作，并帶有壓力過載保護裝置，防止學生誤操作，造成人身傷害，帶有漏電保護裝置，電氣控制帶有過流保護，防止誤操作損壞設備；

8、控制方式：具有多樣化的實驗控制方式。實驗回路應具有機械控制、傳統的繼電器控制、先進的PLC自動控制等多種控制技術，能讓實驗者全方位、多層次的深入了解液壓系統的控制多樣化，以鍛煉學生的靈活應用能力；

9、采集系統：具有穩定可靠的數據采集系統，以確保實驗中數據準確可靠，且I/O通道可根據需要自行擴展；保證數據準確，系統穩定并能根據需要描繪實時曲線、生成報表、生成X-Y曲線等。

三、實驗項目：

1、電液實驗項目；

2、電氣實驗項目；

3、機電控制實驗項目；

4、比例閥的性能測試：

5、液壓比例控制相關實驗。

四、實驗裝置組成：

實驗裝置由實驗工作臺、液壓泵站、電氣測控單元等幾部分組成。

一）實驗工作臺由冷軋鋼板表面靜電噴塑而成，實驗安裝面板（鋁合金型材）、實驗操作臺等構成。安裝面板為帶“T”溝槽形式的鋁合金型材結構，可以方便、隨意地安裝液壓元件，搭接實驗回路。工作臺外形尺寸（約）：長×寬×高=2300mm×600mm×1800mm；實驗臺重量（約）：580KG。

二）實驗室使用環境要求：供電電源要求：標準工業用電：AC 380V  50Hz；在規定壓力范圍內安全、穩定工作，并帶有壓力過載保護裝置，防止學生誤操作，造成人身傷害，帶有漏電保護裝置，電氣控制帶有過流保護，防止誤操作損壞設備。

三）液壓泵站：

液壓實驗臺液壓泵站采用單泵泵單電機供油形式，系統額定工作壓力：6Mpa；

液壓站采用避震措施，工作中不會有明顯振動現象，噪音≤60db，電磁閥全部采用直流型。

1、電機—泵裝置：

  變量葉片泵：低壓變量葉片泵，公稱排量8.3mL/r，壓力調節范圍 4～7Mpa；

  變量葉片泵電機：三相交流電壓，功率1.5KW，轉速 1430r/min；

2、油箱：公稱容積30L（400x300x280）mm；附有液位、油溫指示計，吸油、回油濾油器等；

3、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。

四）數據采集系統：配置了完備的各類型傳感器，包括壓力傳感器、流量傳感器、溫度傳感器、轉速傳感器、位移傳感器，以滿足各項實驗參數測試的需要。

測試用傳感變送器：

（1）壓力傳感變送器    精度等級：0.2級 量程：0-10Mpa           2只；

（2）渦輪式流量傳感器   精度等級：0.5級 量程：0-10L/min          1只；

（3）功率變送器       精度等級：0.5級 量程：0-5KW          1只；

（4）溫度傳感變送器    精度等級：0.5級 量程：-10-150攝氏度       1套；

（5）轉速傳感器       精度等級：0.5級 量程：0-5000r/min         2只。
