一、概述:

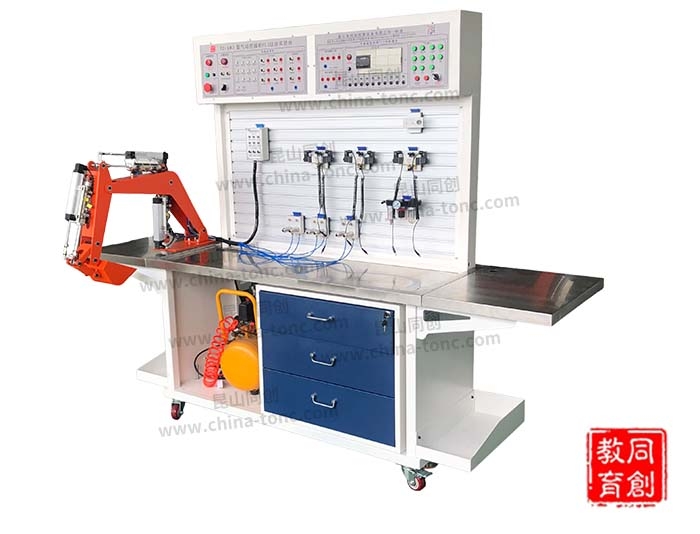

TC-QWJ型氣動挖掘機PLC綜合實驗臺采用PLC控制方式。利用PLC控制系統與電腦連接,從學習簡單的PLC指令編程,梯形圖編程,深入到PLC控制的應用,與計算機通訊、在線調試等實驗功能。是氣動技術和電氣PLC控制技術的完美結合。并且增加了可模擬真實挖掘機工作裝置各種動作。是大專院校理想的實驗設備。
二、設備特點:
1、實訓臺布置以節約實驗設備的占地空間,實訓臺采用開放式的電氣箱及組合抽屜單元,可快速而有序的存儲各種元器件;實驗裝置采用移動式設計,可方便布置到任何地方,以方便模塊化的教學方式;
2、實驗臺柜體采用SPCC冷扎板焊成,堅固美觀,表面采用中溫磷化防銹漆、平光漆,靜電噴涂。實驗平面由專用鋁型材組成,方便學生進行實驗布置;模塊化結構設計搭建實驗簡單、方便,各個氣動元件成獨立模塊,配有方便安裝的底板,實驗時可以隨意在通用鋁合金型材板上,組裝各種實驗回路,操作簡單、方便;
3、所有元器件采用快速安裝系統,不用任何工具所有元件可準確固定在需要的位置上,學生可以輕松安全的在鋁合金底板上裝卸實驗元件;
4、標準工業用元器件,性能可靠、安全,并能根據采購單位提出的要求布置安裝實訓設備;
5、該裝置集各種真實的氣動元件、PLC控制單元進行電氣控制,技術先進,完全與工業現場零距離,控制方式可軟件編程;
6、挖掘機包括鏟斗、斗桿、動臂三個部分,分別由氣缸驅動,并配備相關電磁閥,提供獨立氣源等;
7、挖掘機的氣源裝置留有擴展接口,便于后續功能擴展。
三、實訓內容:
1、完成挖掘機單臂動作編程、雙臂聯合動作編程、三臂聯合動作編程;
2、通過PLC編程、位移傳感器檢測完成3種典型挖掘工況模擬編程;
3、通過2個紅外傳感器檢測挖掘機鏟斗位置,編寫挖掘機停止和啟動程序;
4、采集位移信號、紅外傳感器信號等,并對試驗數據進行信號處理、頻譜分析等,撰寫實驗報告;
5、3D虛擬仿真實驗,基于真實實驗臺外形尺寸建模,可在虛擬環境中操作控制實驗臺。
四、實驗裝置組成:
實驗裝置由實驗工作臺、工作泵站、挖掘機、電氣控制單元等幾部分組成:
1、實驗工作臺由實驗安裝面板(工業級6063-T5鋁合金型材——單面)、實驗操作臺等構成。安裝面板為帶“T”溝槽形式的鋁合金型材結構,可以方便、隨意地安裝氣動元件,搭接實驗回路;實驗臺尺寸:(長×寬×高)1400x600x1760mm;實驗臺重量:(約)180公斤;挖掘機工作半徑1050mm,挖掘機最大伸展高度900mm;
2、氣泵:氣泵輸入電壓:AC· 220V /50Hz<額定輸出壓力:0.8Mpa;氣泵容積:20L;工作噪聲<-60分貝;
3、氣動元件:氣動元件采用亞德客氣動元器件;
4、電氣控制單元:使用電源:國家標準供電電源—AC220V(士5%)、50HZ,帶短路保護、漏電保護、過載保護等功能;控制電壓:安全控制電壓—DC24V;在規定壓力范圍內安全、穩定工作,并帶有壓力過載保護裝置,防止學生誤操作,造成人身傷害,帶有漏電保護裝置,電氣控制帶有過流保護,防止誤操作損壞設備;使用環境要求:能在環境溫度-10℃~+50℃下使用;可編程序控制器(PLC):采用三菱 FX3GA-24MR,繼電器輸出形式,提供擴展模塊(2個4路模擬量輸入點),電源電壓:AC·220V/50Hz;并配有與計算機通訊的下載線纜(包括適配器)。漏電脫扣器:直流24V電源,電磁閥輸出控制口,接近開關,磁性開關,連接線纜,插座,按鈕,指示燈等。
