TC-GY01A型液壓傳動與PLC控制綜合實驗臺

概述:TC-GY01A型液壓傳動與控制綜合實驗臺在TC-GY01的基礎上增加了壓力形成原理,到流體通過不同管道的特...
  • 詳情介紹

一、概述:

TC-GY01A型液壓傳動與控制綜合實驗臺在TC-GY01的基礎上增加了壓力形成原理和流體通過不同管道的特性實驗,以及基本的液壓元件,簡單的控制回路(系統的認識過程)。通過實驗提高學生的掌握液壓知識能力、動手能力和綜合運用能力。針對大中專院校、職業學校的學生初步學習液壓傳動課程而設計。

二、主要特點:

1、模塊化結構設計,配有安裝的底板,實驗時可以隨意在通用鋁合金型材板上,組裝回路操作簡單方便。

2、具有很強的擴展性能:因采用模塊化設計,元器件模塊功能獨立,擴展性強。

3、該系統全部采用標準的工業液壓元件(閥體、油缸、油管),使用安全可靠,貼近實際,能觀察到各元件及油路的實際工作狀況。

4、快速而可靠的連接方式工業式快換接頭(每個接頭都配有帶自鎖結構的單向閥,即使實驗過程中接頭未接好而脫落,亦不會有壓力油噴出,保證實驗安全),并帶有安全鎖功能防止實驗過程中接頭脫節,特殊的密封接口,保證實驗組裝方便、快捷,拆接不漏油,清潔干凈。

5、精確的測量儀器,方便的測量方式,可進行壓力、流量、時間、溫度的測量,操作簡單,讀數準確。

6、電機--泵一體,運行穩定,噪音低。為了解決液壓傳動機構噪聲大、振動大的缺點,本裝置將電機和泵軸承式連接(一體化),再和油箱固定在一起,在振源處加防振圈,油箱和控制屏單獨放置,使振源和其它機構不形成共振,降低了裝置的噪聲和振動。

7、液壓回路可采用獨立的PLC控制單元進行電氣控制,技術先進,完全與工業現場零距離,控制方式可軟件編程。

8、帶有電流型漏電保護,對地漏電電流超過30mA即切斷電源;電氣控制采用直流24V電源,并帶有過流保護,防止誤操作損壞設備。

9、該裝置集各種真實的液壓元件、PLC(用戶自選品牌:西門子、三菱、歐姆龍等)控制單元進行電氣控制,技術先進,完全與工業現場零距離,控制方式可軟件編程??刂萍夹g(shù)于一體 ,是典型的機、電、液一體化的綜合實訓設備,功能強大、適用范圍廣。

三、實驗項目:

1、細長孔、短孔、薄壁小孔液阻特性實驗;

2、流經圓心環狀縫隙和偏心環狀縫隙的流量公式驗證實驗;

3、U型管及液壓閥的壓力損失實驗;

4、壓力形成的原理實驗;

5、節流調速性能實驗;

6、油泵性能實驗:油泵流量特性、容積效率及總效率;

7、溢流閥靜動態實驗: 溢流閥啟閉特性、壓力超調特性;

8、調速閥在系統中工作特性;

9、液壓系統效率實驗。

四、實驗裝置組成:

  實驗裝置由實驗工作臺、液壓泵站、常用液壓元件、電氣測控單元等幾部分組成。

一)實驗工作臺

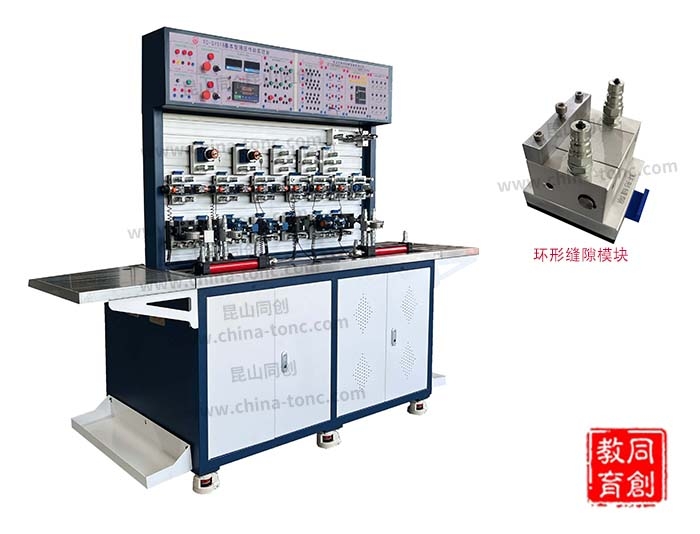

 實驗裝置由實驗工作臺、液壓泵站、常用液壓元件、電氣測控單元等幾部分組成。實驗工作臺鋼制,操作平臺表面采用亮面拉絲不銹鋼材質包覆,平臺背面內焊接式一塊1470×140×60×5mm厚槽鋼板,在做雙缸對頂試驗時,不會造成平臺表面拉伸變形。平臺表面內外落差5mm(操作側高,排油口低),平時做實驗時滴漏油液可以方便快速的從排油口排出并回收入油箱(油箱帶有過濾網),大部分廠家都是冷軋板表面噴塑,缺點,掉漆、變色發黃,不易清潔。結構牢固可靠,外觀美觀。實驗安裝面板為帶“T”溝槽形式的鋁合金型材結構,可以方便、隨意地安裝液壓元件,搭接實驗回路。模塊化結構設計,配有安裝的底板,實驗時可以隨意在通用鋁合金型材板上,組裝回路操作簡單方便。

工作臺外形尺寸(約):長×寬×高=2430mm×660mm×1800mm

實驗臺重量(約):480KG

二)液壓泵站

液壓實驗臺液壓泵站采用雙泵雙電機供油形式,系統額定工作壓力:6Mpa(最大可至8Mpa);液壓站采用避震措施,工作中不會有明顯振動現象,噪音≤60db,電磁閥全部采用直流型。

1.電機—泵裝置(2臺)

1)定量葉片泵:公稱排量8mL/r,最大工作壓力10MPa;運行時噪音≦40DB;

定量葉片泵驅動電機:三相交流電壓,功率2.2KW,轉速1430r/min;

2)變量葉片泵:低壓變量葉片泵,公稱排量8.3mL/r,壓力調節范圍 4~7Mpa;

變量葉片泵電機:三相交流電壓,功率1.5KW,轉速 1430r/min;;

2.油箱:公稱容積80L;附有液位、油溫指示計,吸油、回油濾油器等;

3.安全保護:具有漏電壓、漏電流保護裝置,安全符合國家標準。

三)常用液壓元件

1.液壓元件采用模塊化結構設計,液壓模塊能夠被方便、牢固地安裝到實驗面板上。同時,模塊與模塊之間采用帶有工業插撥式快速接頭(每個接頭都配有帶自鎖結構的單向閥,即使實驗過程中接頭未接好而脫落,亦不會有壓力油噴出,保證實驗安全)并帶有安全鎖功能防止實驗過程中接頭脫節的油管進行堅實、密封的連接,方便地搭接各種液壓回路,拆接方便,不漏油。液壓底板上的油路接口、名稱、圖形符號采用激光打印刻錄,更加清晰美觀。

2.所采用的液壓元件及模塊,結構功能獨立,利于液壓實驗項目的擴展和項目的研發(只需增加幾個相應的液壓模塊就可)。

3.模塊的制作材料除液壓元件及接頭外,其它采用輕質、堅固、耐用的金屬材料(鋁合金型材和工程塑料),以減輕液壓模塊本身重量,方便模塊的安裝、拆接。

4.配套液壓模塊存儲柜,學員或老師可方便地取出和保管這些液壓模塊,方便實驗室的管理。

5.液壓元件采用標準工業元件,主要液壓元件為國內知名品牌的液壓閥件;每個液壓元件均配有油路過渡底板,可方便、隨意地將液壓元件安放在實驗面板(鋁合金型材)上。

6液壓連接高壓軟管設有專用取放結構,充分考慮了取用方便,承接油管滴漏油的問題。

7.實驗臺中的液壓執行元件----單桿活塞液壓缸有2只,缸徑φ40mm,行程200mm,可以牢固固定在實驗臺臺面上承載,與實驗臺為方便的可拆卸式活動連接??梢詽M足各項相關實驗在最大負載下進行對頂加載實驗的要求。

四)電氣測控單元

可編程序控制器(PLC)(可以根據客戶需要自行選配):采用三菱FX3SA-20MR系列,I/O口20點,繼電器輸出形式,電源電壓:AC 220V/50Hz,控制電壓為DC24V,并配有與計算機通訊的編程線纜。

設有手動,自動,順序等控制功能,安全可靠,方便靈活;配有壓力表、流量計、轉速表等測量工具。
