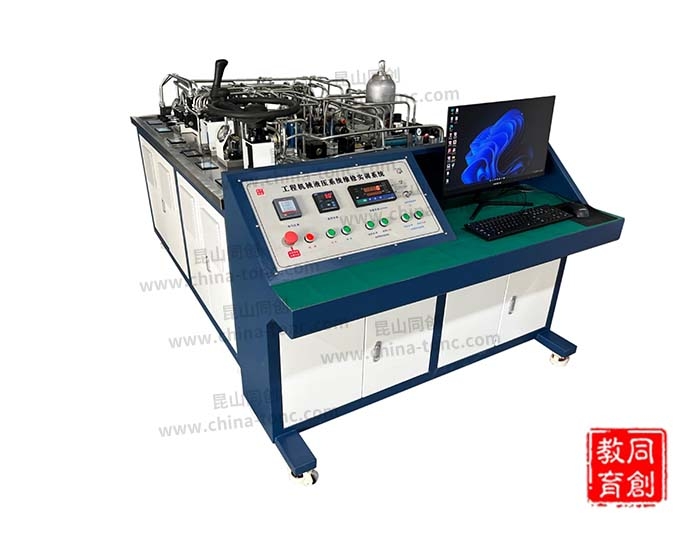

TC-GCY型工程機械液壓維修實訓系統

一、設備概述：

TC-GCY型工程機械液壓維修實訓系統集成體現工程機械液壓系統最新技術、控制模式和典型回路等，以當前主流模式，配套訓練臺架的使用，開發故障設置與考核系統軟件，滿足工程機械液壓系統組成、控制關系和工作原理展示，以及故障排除訓練和考核需要。

二、主要特點：

1.柜體采用SPCC冷扎板焊成，堅固美觀，采用中溫磷化防銹漆表面采用不銹鋼薄板包覆、平光漆，靜電噴涂；

2.系統全部采用標準的工業用液壓元件，使用安全可靠，真正工業化。所有液壓閥均采用國內主流品牌產品，性能參數應完全符合工業應用標準；

3.具有多樣化的實驗控制方式。實驗回路控制模式包含：多路閥控制（≥3 路）、先導控制、電磁閥控制、電控（比例）控制、 伺服控制、手動控制等，能讓實驗者全方位、多層次的深入了解液壓系統的控制多樣化，以鍛煉學生的靈活運用能力；

4.可編程控制器PLC（用戶自選品牌：西門子、三菱、歐姆龍等）控制單元進行電氣控制，技術先進，完全與工業現場零距離，控制方式可軟件編程。能與PC機通訊。系統具有自動化控制、在線編程監控及故障檢測功能，能運用PC機與PLC對液壓控制系統進行深入的二次開發；

5.故障設置覆蓋所有回路和控制模式，模擬故障包含且不限于斷流不動作、泄漏動作遲緩、壓力過低動作遲緩、管路接錯動作不準確、閥件故障等類型；

6. 實訓考核軟件系統主要設置訓練管理、試題管理、考試管理、成績管理、數據管理、系統管理等功能模塊。系統采用 B/S 架構，面美觀、簡潔、人性化，支持網絡版和單機版運行；

7.具有穩定可靠的液壓供油系統。液壓油泵的運行噪聲達到國家允許的標準，液壓供油系統絕對安全可靠；

8.整個實驗臺具有高的安全性。實驗臺設計符合國家安全標準，所有電氣控制均有接地保護、過載保護、短路保護、漏電保護、缺相及相序保護裝置等功能，具有較高的安全使用性能。在規定壓力范圍內安全、穩定工作，并帶有壓力過載保護裝置，防止學生誤操作，造成人身傷害，帶有漏電保護裝置，電氣控制帶有過流保護，防止誤操作損壞設備。

三、裝置組成：

1.實訓臺架、實訓臺架和考核系統硬件組成采用一體化設計，管路采用工業級無縫鋼管連接，壓損小，效率高，故障效果明顯等特點。工作臺鋼制，操作平臺表面采用亮面拉絲不銹鋼材質包覆,主體采用鋼材結構件拼接組裝,管路布局合理。底部安裝帶剎車的腳輪，操作部分相對集中，控制面板單獨設計，標識標配準確正規醒目，并安裝有泄露油液集中收集裝置；

2.液壓元件：主要液壓件（油泵、氣液增壓泵、馬達、控制閥、蓄能器、油缸等）， 執行元件包含：雙作用雙出桿液壓缸、雙作用單出桿液壓缸、擺動缸、齒輪馬達、葉片馬達、擺線齒輪馬達、柱塞馬達等；

3.液壓回路：主要液壓回路包含：壓力控制回路（調壓回路、保壓回路、減壓回路、增壓回路、卸荷回路）、速度控制回路、方向控制回路、順序動作回路、同步控制回路、鎖緊回路、平衡回路、雙泵供油快速回路、液壓轉向回路、伺服控制回路、浮動回路；

4.完善的溫度管理系統。實訓臺配備加熱和冷卻系統，冷卻系統由強制性的風冷卻器和柜門上的排風系統組成，當溫度達到上限時，通過溫控器或手動按鈕，打開風冷卻器和排風系統，對系統進行強制散熱，使系統在正常溫度下工作。當在寒冷的環境下工作時，過低的溫度，不僅會損壞液壓元件，還會導致系統效率降低，此時打開加熱器，對系統液壓油進行加熱，使系統在高效率狀態下工作；

5.液壓系統 （氣泵驅動）：電源：AC380V、50HZ，控制電壓為DC24V,具有漏電安全,短路保護裝置。系統壓力≤16MPa，先導壓力≥1.5MPa，流量保證系統中任意2種以上執行元件同時工作時（根據需要配置加載裝置后）的正常供油和正常動作速度。為保證后續使用可靠和方便，需定期保養的部分布局于便于操作的位置，如放（加）油口位置。系統自有管路全部安裝在操作臺上方，油道清晰可見，管路橫平豎直，規則有序排列，預留的測壓口數量、位置應科學合理，便于操作，因故障設置需要添加的閥和管路設置在實訓臺內部（隱蔽設置），且以醒方式區別于液壓系統自有管路（高壓膠管）。

四、維修考核系統：

1.維修考核實訓臺聯動的故障排除實踐訓練功能，考慮手動或自動設置故障后由參訓學員根據故障列表進行故障排除訓練，訓練結束后能自動評定對錯，給出具體的答案情況；

2.實踐考核題目首先需要教員進行液壓系統實踐題目的故障設置，設置過程 中有操作提示，如何進行軟件選擇或者參數設置，故障設置完成后，學員用戶即可開展相應的實踐題目的訓練或者考核；

3.結合實訓臺硬件操作與控制軟件中的液壓原理進行數據交互的模式進行考核評估。依照產生的故障現象進行故障排除，模擬故障排除后，硬件系統注入的模擬故障現象消除，軟件自動計分并進行顯示；

4.模擬故障包含且不限于斷流不動作、泄漏動作遲緩、壓力過低動作遲緩、 管路接錯動作不準確等類型；

5.故障設置覆蓋所有回路和控制模式，故障數量約40 個點位；

6.考核系統界面美觀、簡潔、人性化，系統采用 B/S 架構，本機運行。采用基于角色（管理員、教員、學生）的權限控制，不同角色具有不同的系統功能權限和數據權限，且可以靈活地根據需要隨時調整不同角色的系統操作功能和權限。三種類型的液壓相關考核題目，共計約333 題；

7.管理員具有所有的操作修改權限，教員具有注冊和密碼修改、班級管理、生成 試卷、組織考核、本班（集體/個人）成績查詢、成績管理等權限，學員具有注冊和密碼修改、參加訓練和考核、個人成績查詢等權限。

五、功能描述：

涵蓋當前工程機械液壓系統的主要液壓回路?；芈钒簤毫刂苹芈罚ㄕ{(diào)壓回路、保壓回路、減壓回路、增壓回路、卸荷回路）、速度控制回路、方向控制回路、順序動作回路、同步控制回路、鎖緊回路、平衡回路、雙泵供油快速回路、液壓轉向回路、伺服控制回路、浮動回路?；芈窋?shù)≥6種，控制模式包含：多路閥控制（≥3 路）、先導控制、電磁閥控制、電控（比例）控制、 伺服控制手動控制等。

六、設備參數：

1.實訓臺電源:AC380V/50HZ，控制電壓DC24V；

2.定量齒輪泵:排量6.67ml/r，額定壓力12Mpa；

3.定量泵驅動電動機：電壓AC380V，額定功率2.2KW；

4.變量柱塞泵:排量25ml/r，額定壓力31Mpa；

5.變量泵驅動電動機:電壓AC380V，額定功率5.5KW，轉速1400r/min；

6.油箱:公稱容積120L，附有液位液溫計、吸油過濾器、回油濾油器、（高壓）管路過濾器、空氣濾清器、風冷卻器、加熱器等;液壓油:32#或46#抗磨液壓油或液力油；

7.設備尺寸(約) : 2200mm×1400mm ×1100mm （長×寬×高）；

8.設備重量（約):約880Kg。
