TC-GY01-Z轉向系統液壓傳動實驗裝置

概述：TC-GY01-Z轉向系統液壓傳動實驗裝置由實驗操作臺、液壓泵站、常用液壓元件、電氣測控單元、轉向系統...
  • 詳情介紹

一、設備概述：

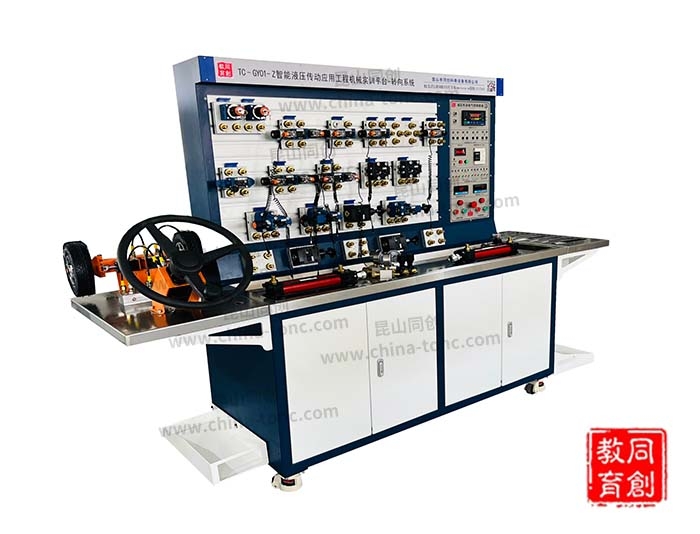

TC-GY01-Z轉向系統液壓傳動實驗裝置由實驗操作臺、液壓泵站、常用液壓元件、電氣測控單元、轉向系統等幾部分組成。實驗操作臺鋼制，操作平臺表面采用亮面拉絲不銹鋼材質包覆，平時做實驗時滴漏油液可以方便快速的從排油口排出并回收入油箱（油箱帶有過濾網）。液壓元件采用模塊化結構設計，每個閥件帶有過度底板，牢固地安裝到實驗面板上。同時，模塊與模塊之間采用帶有可工業插撥式快速接頭的油管進行堅實、密封的連接，方便地搭接各種液壓回路。液壓底板上的油路接口、名稱、圖形符號采用激光打印刻錄，清晰美觀。

二、設備特點：

1、模塊化結構設計，配有安裝的底板，實驗時可以隨意在通用鋁合金型材板上，組裝回路操作簡單方便；

2、該系統全部采用標準的工業液壓元件（閥體、油缸、油管），使用安全可靠，貼近實際，能觀察到各元件及油路的實際工作狀況；

3、精確的測量儀器，方便的測量方式，可進行壓力、流量、時間、溫度的測量，操作簡單，讀數準確；

4、配置有工程液壓專用閥塊，能夠搭建各種工程機械的基本液壓油路，且能夠還原工程機械的的實際動作，并可以將工程機械的內在運動方式在演示臺上展示出，便于學員更好的了解工程液壓設備的液壓元件結構原理。

三、 實驗項目：

1、常用液壓元件的性能測試；

2、液壓基本回路實驗：壓力控制回路；速度調節控制回路；同步回路；方向控制回路；鎖緊回路；順序回路；平衡回路；緩沖回路；

3、可編程控制器PLC實驗；

4、PLC、液壓綜合實驗項目；

5、工程機械實驗項目：

 1）工程機械液壓轉向系統的結構原理演示控制實驗；

 2）工程機械的方向控制實驗；

 3）工程機械液壓轉向系統供油主控系統實驗；

 5）工程機械液壓轉向系統的故障模擬實驗（方向盤卡緊鎖死、泄漏、無動作等）；

 6)工程機械液壓轉向系統與PLC控制系統的機-電-液一體化控制實驗。

四、 設備參數：

1、電源: AC380V/50HZ,電壓: DC24V；

2、定量葉片泵：排量10ml/r，額定壓力：7Mpa；

3、驅動電動機額定功率：2.2KW，轉速1450r/min；

4、變量葉片泵：公稱排量8.3mL/r，壓力調節范圍 4～7Mpa；

5、驅動電動機額定功率：1.5KW，轉速1450r/min；

6、油箱：公稱容積80L，附有液位、油溫計，回油濾油器、空氣濾清器等；

7、液壓油：32#或#46抗磨液壓油或液力油；

8、設備尺寸(約)：2430×660×1800mm。
