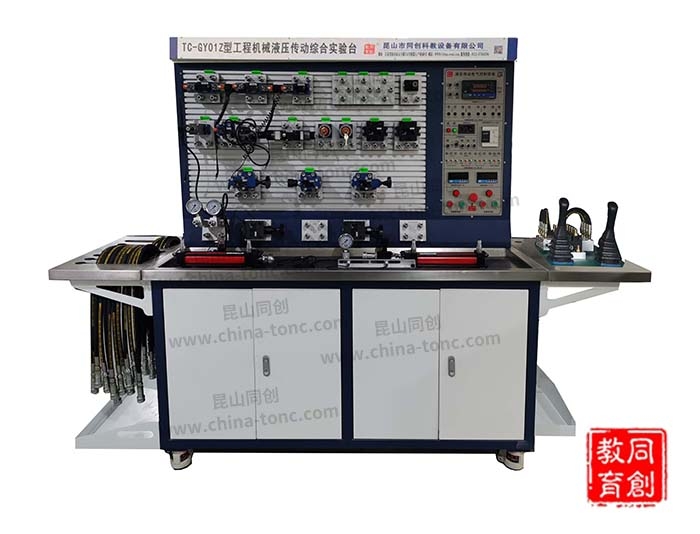

TC-ZGY01型重型車輛液壓傳動實驗裝置

TC-ZGY01型重型車輛液壓傳動實驗裝置是根據世界技能大賽重型車輛維修項目由我司與同濟大學、長安大學、東風...
  • 詳情介紹

一、概述：

TC-ZGY01型重型車輛液壓傳動實驗裝置是根據世界技能大賽重型車輛維修項目由我司與同濟大學、長安大學、東風汽車工程學院廣州市交通技師學院聯合研制。它采用先進的液壓元件技術和新穎的模塊設計，構成了插接方便的系統組合?？梢耘囵B(yǎng)和提高學生的設計能力、動手能力和綜合運用能力，設備特點突出，功能強大，起到了加強設計性實驗和綜合運用的實踐環節的作用，不僅可以滿足高等院校、中等專業院校及職業技工學校的學生對進行液壓傳動課程的實驗教學要求，同時涵蓋傳感器技術、PLC控制技術、電工電子技術、自動化技術等，還可以完成工程訓練及職業技能競賽。實驗臺為PLC控制的液壓實訓設備，集液壓元件、各執行模塊、電器控制模塊、PLC控制于一體，采用多種控制方式，如：手動控制、電器控制、PLC控制等。采用敞開式結構的操作板，各種液壓元件可靈活安裝T型槽板上，用帶有快速接頭的連接管在各液壓元件之間連接。連接方便簡單，再配上可編程控制器的控制，組成具有一定功能的液壓傳動系統，具有很強的實操性。

二、設備特點：

1、模塊化結構設計，配有安裝的底板，實驗時可以隨意在通用鋁合金型材板上，組裝回路操作簡單方便；

2、液壓回路可采用獨立的PLC控制單元進行電氣控制，技術先進，完全與工業現場零距離，控制方式可軟件編程；

3、該裝置集各種真實的液壓元件、PLC控制技術于一體 ，是典型的機、電、液一體化的綜合實訓設備，功能強大、適用范圍廣；

4、配置有工程液壓專用閥塊，能夠搭建各種工程機械的基本液壓油路，且能夠還原工程機械的的實際動作，并可以將工程機械的內在運動方式在演示臺上展示出，便于學員更好的了解工程液壓設備的液壓元件結構原理，熟悉工程液壓的典型控制油路，進而掌握工程液壓常見故障的分析及排除。

三、實驗項目：

1、常用液壓元件的性能測試；

2、液壓基本回路實驗：壓力控制回路；速度調節控制回路；同步回路；方向控制回路；鎖緊回路 ； 順序回路；平衡回路；緩沖回路；

3、可編程控制器PLC實驗；

4、PLC、液壓綜合實驗項目。

四、工程機械實驗項目：

1、工程液壓閥件的認知、結構原理；

2、常見典型工程機械的液壓油路控制實訓；

 1）模擬挖掘機的液壓控制回路實訓：回轉回路、大臂、斗桿、鏟斗回路；

 2）模擬裝載機的液壓控制回路實訓：行走、大臂鏟斗回路；

 3）模擬壓路機的液壓控制回路實訓：行走、震動回路；

 4）模擬攤鋪機的液壓控制回路實訓：絞龍、找平、送料、料斗展開、搗平等回路；

 5）模擬銑刨機的液壓控制回路實訓：行走、銑刨、銑刨深度調整、找平回路；

3、常見工程液壓回路的故障分析及排除實訓。

五、設備參數：

1、電源: AC380V/50HZ,電壓: DC24V；

2、變量柱塞泵（兩臺）：排量10ml/r，額定壓力：7Mpa；

3、驅動電動機額定功率（兩臺）：2.2KW，轉速1430r/min；

4、油箱：公稱容積80L，附有液位、油溫計，回油濾油器、空氣濾清器等；

5、液壓油：32#或#46抗磨液壓油或液力油；

6、設備尺寸(約)：2360×720×1800mm；

7、設備重量(約)：480Kg。
