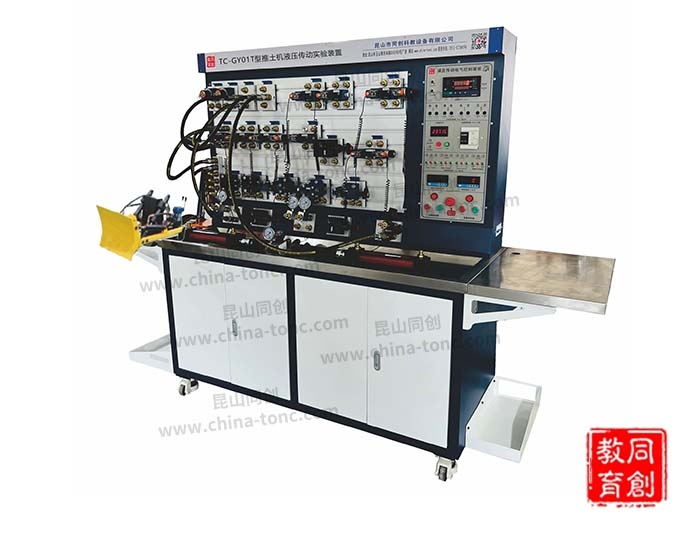

TC-GY01T型推土機液壓傳動實驗裝置

TC-GY01T型推土機液壓傳動實驗裝置是根據最新的液壓傳動課程教學大綱要求設計的實驗臺。它采用先進的力士樂...
  • 詳情介紹

一、概述：

TC-GY01T型推土機液壓傳動實驗裝置是根據最新的液壓傳動課程教學大綱要求設計的實驗臺。它采用先進的力士樂技術液壓元件，加上獨特的電氣模塊化控制單元，構成了插接方便、安全性能高、技術先進的快速組合式液壓傳動教學實驗臺。該實驗臺涵蓋了液壓傳動技術、傳統繼電器控制技術、PLC控制技術、傳感器應用技術等多項技術，是一個功能比較齊全的液壓傳動實驗臺。設備采用開放式、靈活性的設計思路，可達到培養提高學生動手能力、設計能力、綜合運用能力以及創新能力。實驗裝置配備液壓推土機模塊，液壓推土機有體積小，重量輕，操作靈活方便，易于實現過載保護和遠距離操縱等優點。

二、設備特點：

1、模塊化結構設計，配有安裝的底板，實驗時可以隨意在通用鋁合金型材板上，組裝回路操作簡單方便；

2、該系統全部采用標準的工業液壓元件（閥體、油缸、油管），使用安全可靠，貼近實際，能觀察到各元件及油路的實際工作狀況；

3、快速而可靠的連接方式，特殊的密封接口，保證實驗組裝方便、快捷，拆接不漏油，清潔干凈；

4、配置有工程液壓專用閥塊，能夠搭建各種工程機械的基本液壓油路，且能夠還原工程機械的的實際動作，并可以將工程機械的內在運動方式在演示臺上展示出，便于學員更好的了解工程液壓設備的液壓元件結構原理。

三、實驗項目：

1、常用液壓元件的性能測試；

2、液壓基本回路實驗：

 1）壓力控制回路；

 2）速度調節控制回路 ；

 3）同步回路 ；

 4）方向控制回路；

 5）鎖緊回路 ；

 6）順序回路；

 7）平衡回路；

 8）緩沖回路。

3、可編程控制器PLC實驗：機-電-液一體控制實驗；

4、PLC、液壓綜合實驗項目；

5、工程機械實驗項目：

 1）液壓傳動各部件結構及工作原理觀摩、拆裝實驗；

 2）機械部件的測繪與分析 ；

 3）液壓控制系統原理的學習與分析；

 4）液壓推土機械演示控制實驗：運土-卸土-空駛返回。

四、設備參數：

1、電源: AC380V/50HZ,電壓: DC24V；

2、定量齒輪泵：排量6.67ml/r，額定壓力：6.3Mpa；

3、驅動電動機額定功率：2.2KW，轉速1450r/min；

4、變量葉片泵：，公稱排量8.33mL/r，壓力調節范圍 4～7Mpa；

5、驅動電動機額定功率：1.5KW，轉速1450r/min；

6、油箱：公稱容積80L，附有液位、油溫計，回油濾油器、空氣濾清器等；

7、液壓油：32#或#46抗磨液壓油或液力油；

8、設備尺寸(約)：2460×680×1800mm；

9、設備重量(約)：580Kg。
