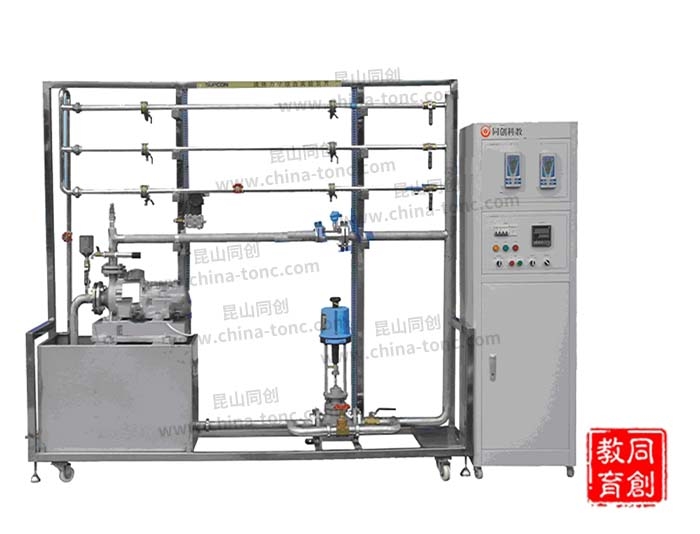

TC-LB101D型數字流體力學綜合實驗裝置

本產品主要針對流體力學教學中各重要參數指標進行測定和實驗。把這些單一性能的檢測加以綜合。并合理布置，...
  • 詳情介紹

一、概述：

本產品主要針對流體力學教學中各重要參數指標進行測定和實驗。把這些單一性能的檢測加以綜合。并合理布置，一臺多用。這樣在有限的時間和空間中完成教學目的。使學生對流體力學有更深刻的了解。

二、實驗功能：

1、沿程阻力系數測定實驗；

2、局部損失突擴、突縮實驗；

3、可測定雷諾實驗；

4、閥門局部阻力系數實驗；

5、伯努利方程實驗；

6、文丘里流量計實驗；

7、孔板實驗；

8、畢托管實驗；

9、全套水力學3D仿真演示運算軟件。

三、設備特點：

本試驗臺為新型流體力學綜合試驗臺, 結構小巧,布置合理, 試驗管道采用厚壁透明有機玻璃管。各測量點都配有進口壓力傳感器, 水溫由進口數字溫度傳感器(DS18B20) 測量, 配套實時高精度管道式流量儀,DCS工業控制系統。

四、技術參數：

1、進行沿程阻力系數及沿程阻力系數和突擴、突縮、閥門局部阻力系數測定、孔板流量計及文丘里流量計流量系數測定、畢托管測量流速和流量實驗、伯努利方程及雷諾實驗、流態演示等多種實驗；

2、工作電壓：220V/50HZ；功率：200W；

3、管內可測Re有效范圍為570～5700，結果符合：Re下臨=2000—2300；

4、三重恒壓穩流水槽：≥60升，優質有機玻璃，電磁閥自動放凈，上裝指示液盒，指示液為特種化學示蹤劑（能延時消色，最大程度降低管路污染，可自循環）；

5、雷諾實驗管段：優質有機玻璃管DN14mm，超長有效觀察段長度1000mm；

6、沿程阻力實驗管段：優質有機玻璃管DN14mm，管段長度1000mm；

7、突擴、突縮與閥門局部阻力實驗管段：優質有機玻璃管D1=10mm，D2=20mm，D3=10mm，D4=10mm，閥門規格DN15不銹鋼球閥；

8、測速實驗管段：文丘里管D1=10mm，D2=20mm，孔板D1=10mm，D2=20mm，畢托管測速段D=14mm；

9、伯努利實驗管段：優質有機玻璃管D1=10mm，D2=20mm，D3=10mm，D4=10mm；

10、管路及閥門：UPVC、優質有機玻璃管，銅球閥與銅閘閥；

11、低噪聲無銹蝕水泵，最高揚程：6m，最大流量：1000L/h，功率：40W；

12、計量水箱：透明有機玻璃制作，外壁帶有計量刻度；

13、蓄水箱：自循環儲水箱1個：≥100升，優質PVC，自動放凈。
