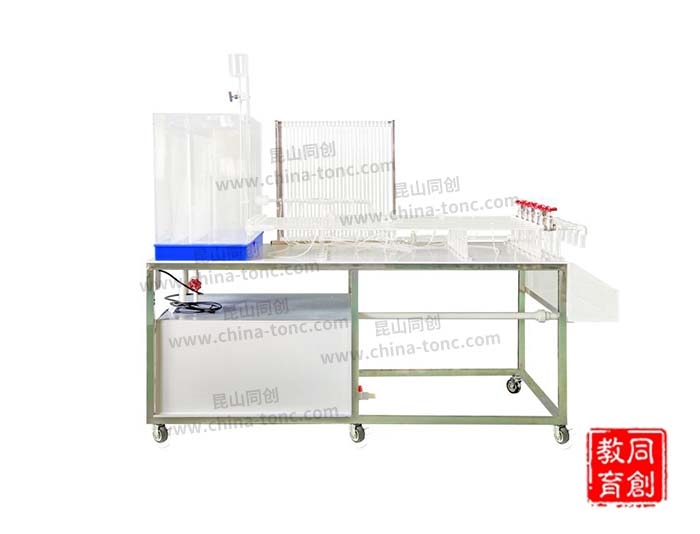

TC-LTL型多功能流體力學綜合實驗臺

常溫、常壓下運行,電源電壓AC220V,1.5KW
  • 詳情介紹

一、工作條件:

常溫、常壓下運行,電源電壓AC220V,1.5KW。

二、實驗?zāi)康模?/strong>

1、雷諾實驗;

2、沿程阻力系數測定實驗;

3、孔板測速實驗;

4、畢托管流量實驗;

5、文丘里流量計測流量實驗;

6、局部阻力系數測定實驗;

7、伯努利方程實驗。

三、技術參數:

1、檢測標準:GB/T 2423.1-2008、GB/T 2423.2-2008、GB/T 2423.3-2016、GB/T 2423.4-2008;

2、雷諾管:長1200mm、內徑φ14mm,有機玻璃;

3、沿程阻力管:長1200mm、內徑φ14mm,有機玻璃,兩測壓點間的距離:800mm;

4、孔板流量計管:長1200mm、內徑φ14mm,有機玻璃,孔板系數0.60-0.80

5、畢托管測速管:長1200mm、內徑φ14mm,有機玻璃,最大流速<2.0m/s;

6、文丘里管:長1200mm、內徑φ14mm,文丘里喉徑φ8mm,有機玻璃,文丘里系數0.80-0.99;

7、局部阻力管:長1200mm、內徑φ14-28-14mm,有機玻璃制作,多點測壓;

8、伯努利管:總長1200mm、內徑φ14mm,局部管φ28mm,文丘里喉徑φ8mm,有機玻璃管制作;

9、提升泵:超靜音水陸兩用泵,最高揚程:5.0m,最大流量:5500L/h,功率150W;

10、蓄水箱:防腐蝕PVC材料焊制而成;

11、整體框架:304不銹鋼材質;

12、實驗水箱:透明有機玻璃制作,配有溢流板,穩壓孔板,有穩壓溢流口,三道穩水裝置;

13、流量計(選配):執行標準 GB/T778-2007《封閉滿管道中水流量的測量 ,飲用冷水水表和熱水水表 》、JJG162-2009 《冷水水表》 ,可同時顯示瞬時流量及累計流量。量程:2.5m3/h可測最小流速0.003m/s,標準Modbus-RTU協議;

14、溫度變送器:PT100熱電阻,汽夜通用;量程0-100℃,304不銹鋼材質; 0.5%FS精度,標準Modbus-RTU協議,4-20mA信號輸出,數碼管顯示;

15、外形尺寸:1950×850×1600mm;

16、設備配仿真教學管理平臺。
